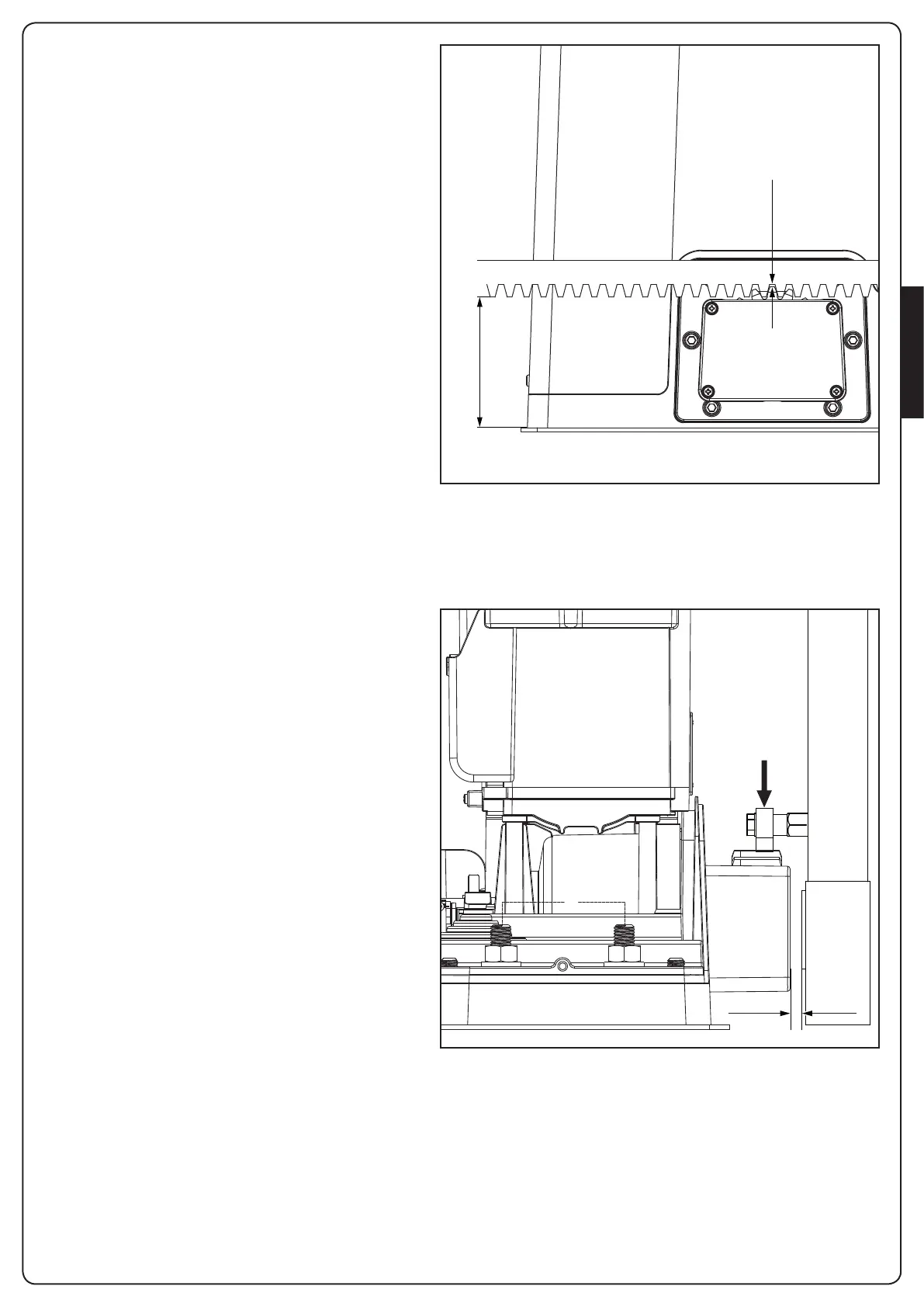

3.2 - MONTAGE DE LA CRÉMAILLÈRE
1. Débloquer le moteur et positionner le portail en
position totalement ouverte.
2. Fixer tous les éléments de la crémaillère au portail en
faisant attention de les maintenir à la même hauteur
par rapport au pignon moteur.
La crémaillère DOIT être positionnée à 1 ou 2 mm
au-dessus du pignon moteur sur toute la longueur du
portail.
3.3 - FIXATION DU MOTEUR
Vérifier les points suivants:
1. Le moteur doit être en bulle et parallèle au portail.
2. La distance entre pignon et crémaillère doit être de 1 ou
2 mm. Le cas échéant régler les 4 goujons.
3. La crémaillère doit être alignée au pignon du moteur
4. La distance minimum entre l’encombrement maximum
du portail et le parement du moteur doit être d’au
moins 5 mm.
5. Vérifiez les conditions décrites plus haut et procéder en
fixant des 4 dés D qui ancrent le moteur à la plaque.
