FRANÇAIS
- 64 -
Max 38 mm
102 mm
DXSX
DXSX

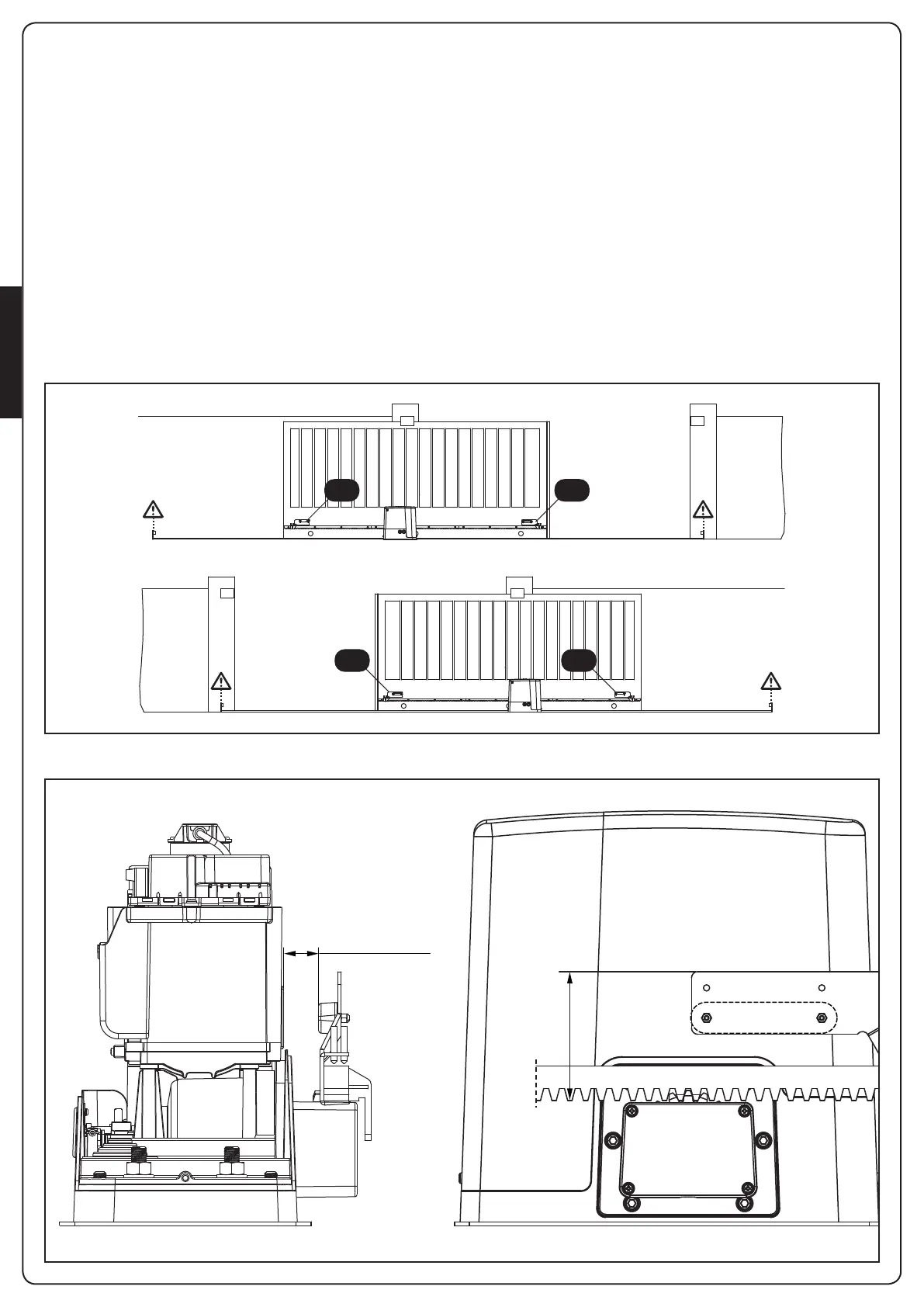

3.4 - INSTALLATION DES FINS DE COURSE
MAGNETIQUES
m ATTENTION : pour votre sécurité, il est nécessaire que
le portail soit doté d’arrêts mécaniques de dépassement de
course.
Si le portail n’est pas doté de ces arrêts, une manœuvre
accidentelle au-delà du point de fin de course peut
provoquer la chute du portail.
Installer l’étrier porte-aimants fourni sur la crémaillère de manière
que dans les positions d’ouverture maximale et de fermeture
maximale l’aimant reste positionné à hauteur du capteur
magnétique placé derrière le boîtier (le plus près possible de ce
même boîtier).
Les aimants fourni sont repérables grâce à deux couleurs:
AIMANT BLEU = FIN DE COURSE DE DROITE (DROIT)
AIMANT ROUGE = FIN DE COURSE DE GAUCHE (GAUCHE)
Le type de fin de course ( DROIT/GAUCHE ) dépend de la position
du fin de course par rapport au moteur, indépendamment du sens
d’ouverture.
m ATTENTION : après avoir vérifié le fonctionnement
correct du système on conseille de souder les étriers de fin
de course sur la crémaillère.
