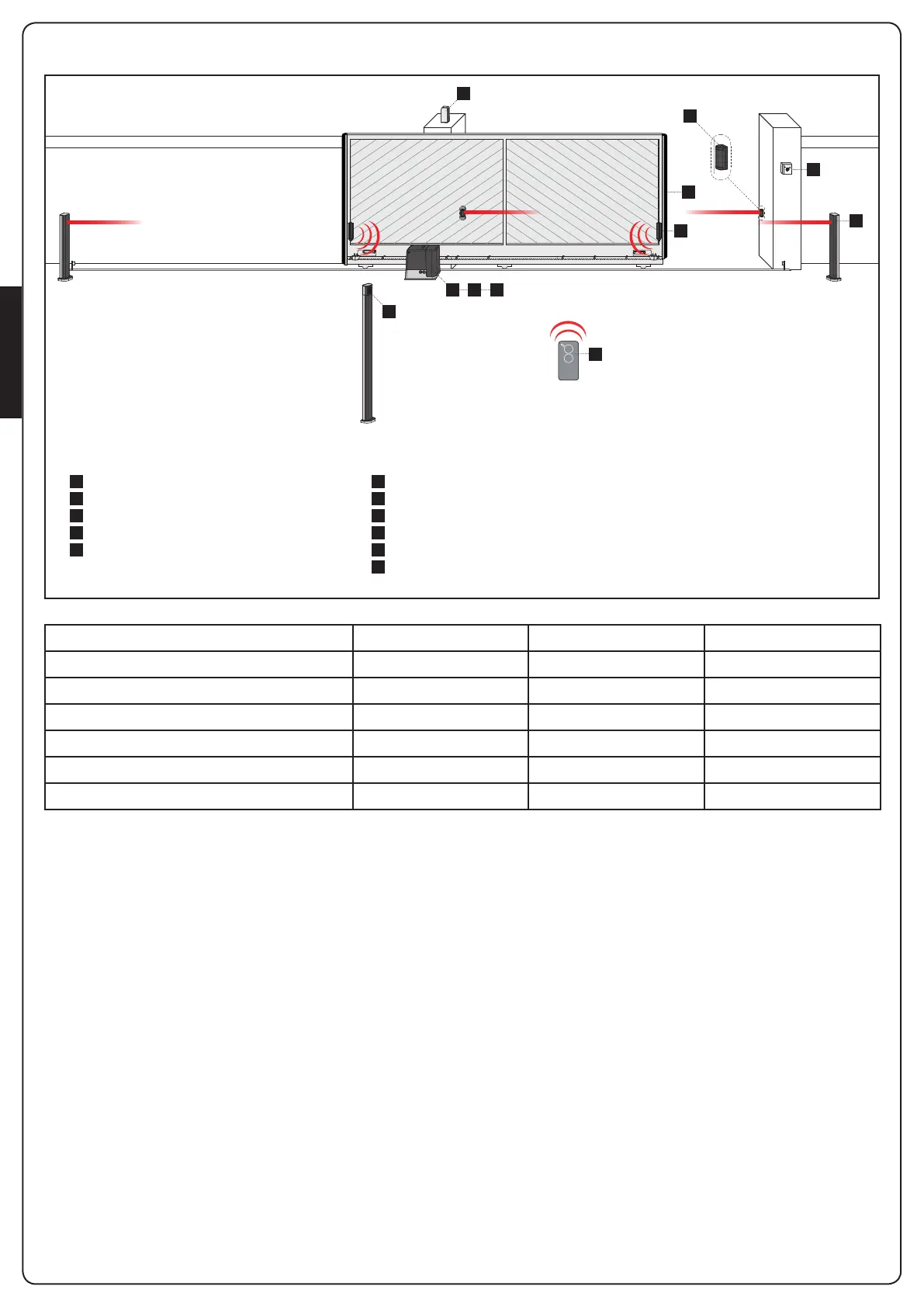

3.6 - SCHÉMA D’INSTALLATION
LONGUEUR DU CÂBLE < 10 mètres de 10 à 20 mètres de 20 à 30 mètres
Alimentation 230V/120V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Photocellules (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Photocellules (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Sélecteur à clé 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Feu 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antenne (intégrée dans le feu) RG174 RG174 RG174
A
B
C
D
E
F
1
2
3
4
5
Sélecteur à clé
Potelets avec photocellules
Sélecteur digitale par radio à colonne
Barres palpeuses de sécurité
Module WES-ADI (gestion barres palpeuses par radio)
Capteurs WES
Motoréducteur
Émetteur
Module récepteur
Photocellules
Feu
COMPOSANTS AUTRES ACCESSOIRES
