V2 CALYPSO Series Instructions

MAGYAR
- 52 -

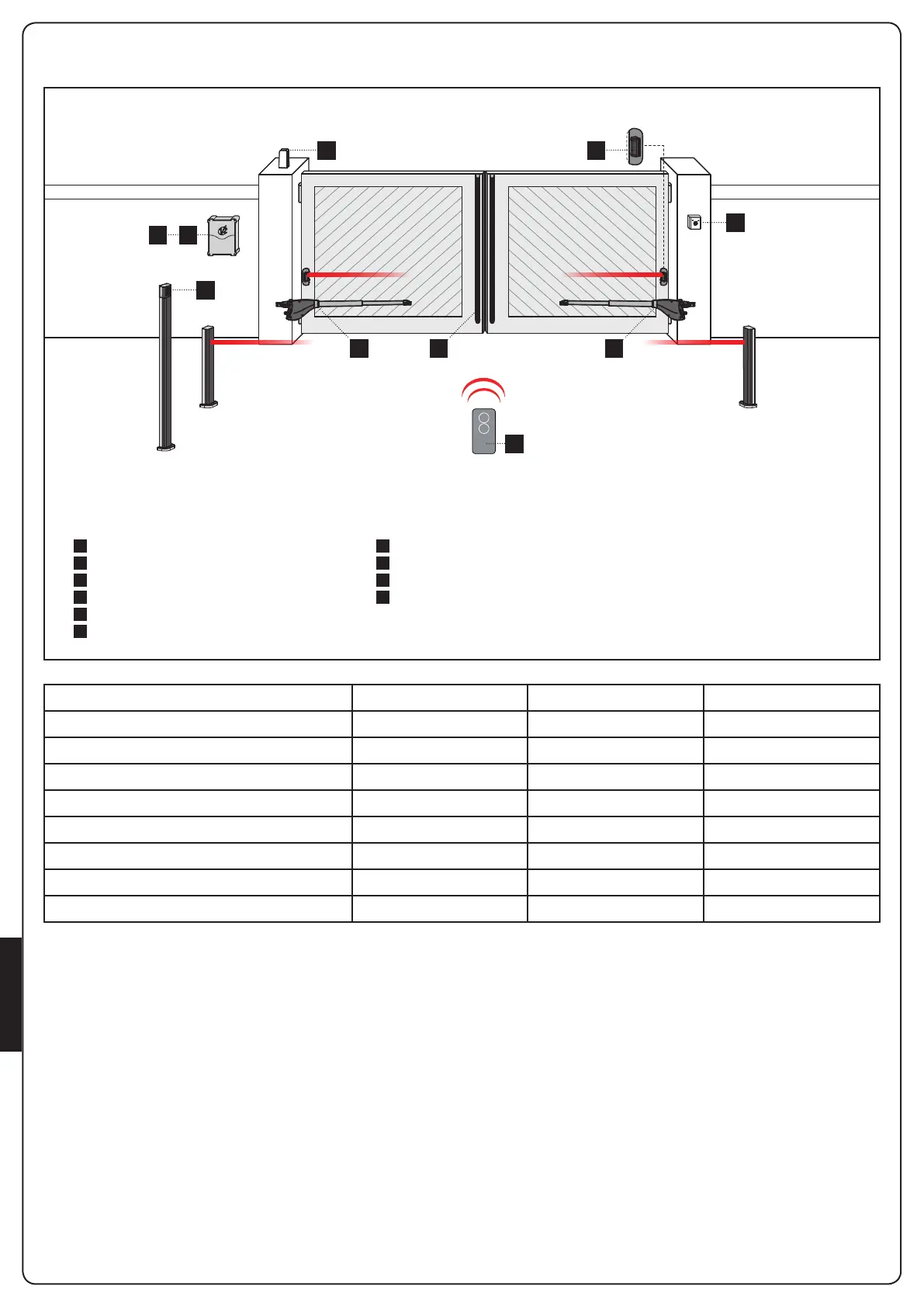

TELEPÍTÉSI ELRENDEZÉS
A
B
C
D
1
2
3
4
5
6
Kulcsos kapcsoló
Fotocellák
Kulcsos vagy digitális választó
Biztonsági ütköző
Működtető
Vezérlő egység
Adó
Vevő modul
Fotocellák
Villogó
ALKATRÉSZEK TOVÁBBI KIEGÉSZÍTŐK
KÁBEL HOSSZA < 10 méter 10 - 20 méter 20 - 30 méter
Tápegység 230/120V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Motor tápegység (230/120V) 4G x 1,5 mm
2
4G x 1,5 mm
2
4G x 2,5 mm
2
Fotocellák (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Fotocellák (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Kulcsos kapcsoló 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Biztonsági ütköző 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Villogó 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antenna (integrálva a villogó fény) RG174 RG174 RG174
1 1D
3
A
C
2
56
4
