MAGYAR
- 53 -
TELEPÍTÉSI INTÉZKEDÉSEK
A működő alkatrészek helyes telepítéséhez valamint az
automatika legjobb teljesítményéhez, meg kell felelni az alábbi
táblázatban közölt biztonsági szinteknek. Változtassa meg a kapu
szerkezetét, hogy illeszkedjen a táblázat adataihoz, ha szükséges.
• A telepítési módot , befele nyíló kapuszárny esetén,
lásd az 62. oldalon található táblázatban.
• A telepítési módot , kifelé nyíló kapuszárny esetén,
lásd az 64. oldalon található táblázatban.
m FIGYELMEZTETÉS: 2 méternél hosszabb szárny esetén
egy elektromos zárat kell felszerelni a hatékony zárás
biztosítására.
A MŰKÖDTETŐ RÖGZÍTÉSE
Válasszon méreteket az előző oldalon lévő táblázatból, jelölje fel
azokat az oszlopokra és folytassa az alábbiak szerint:
• Rögzítse a bilincseket az oszlophoz és a kapuhoz közvetlen
forrasztással; ha az anyag ezt nem teszi lehetővé, akkor a
bilincseket egy lemezhez kell forrasztani és azt csavarokkal kell
a kapuhoz és az oszlopokhoz rögzíteni.
• Zárja a szárnyat.
• Reteszelje ki a működtetőket.

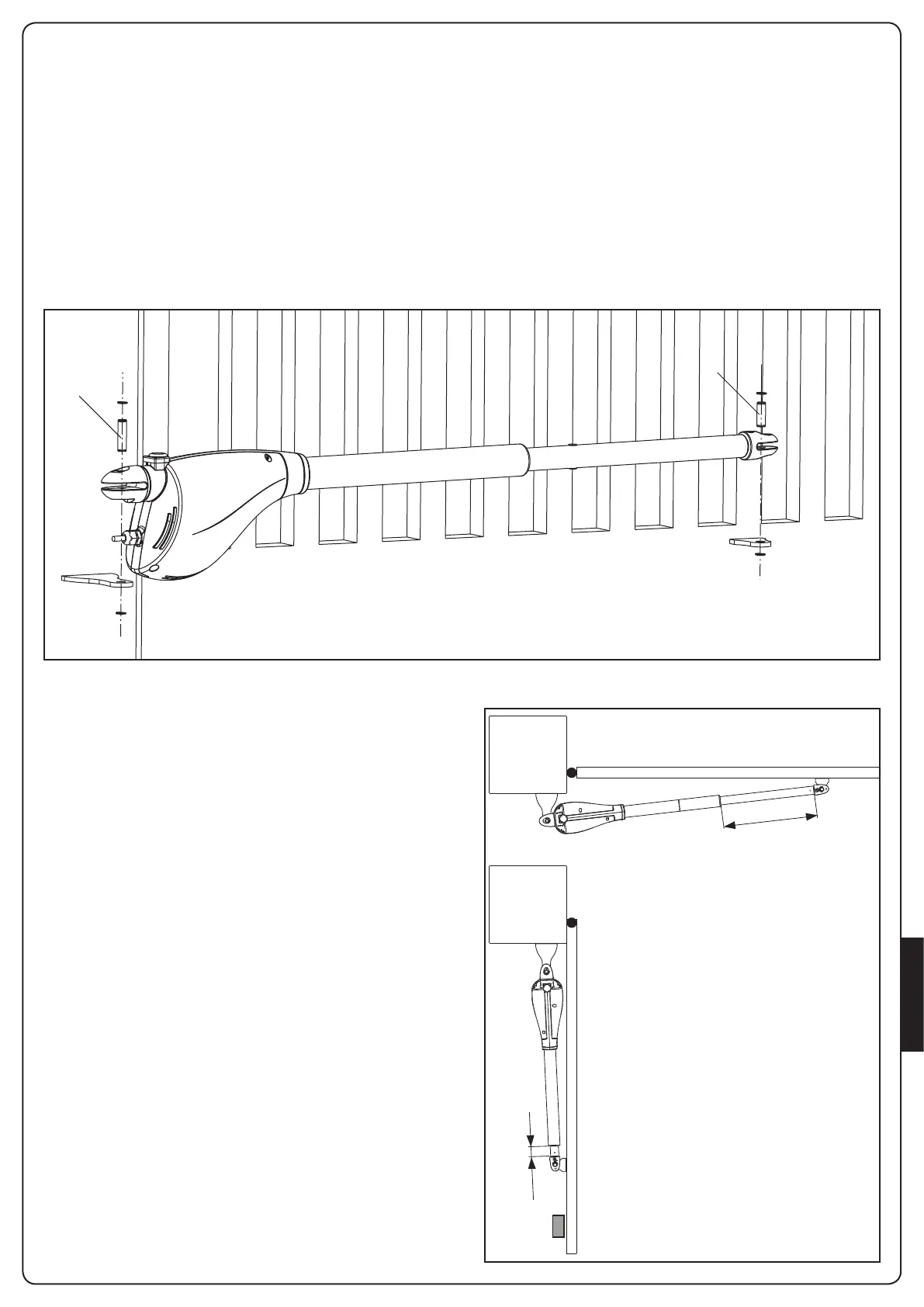

• Helyezze a CALYPSO működtetőt a konzolokra és rögzítse az 1
és 2 jelű csapokat seeger gyűrűvel (lásd a képen).
• Nyissa és zárja a szárnyakat ismételten kézzel és ellenőrizze,
hogy nincs-e súrlódás a kapu és a talaj között.
m FIGYELEM: A működtető károsodásának elkerülésére,
kérjük, tartsa be az alábbi feltételeket:
• A konzoloknak azonos magasságban kell felszerelve lenni.
• Abban az esetben, kaput teljesen zárt maximális útja kar “A”
nem haladhatja meg:
456 mm (CALYPSO400)
556 mm (CALYPSO500)
625 mm (CALYPSO600)
• A “B” kar minimum löketet legyen több mint 56 mm (teljesen
nyitott kapu esetén).
A
B
