ENGLISH
16

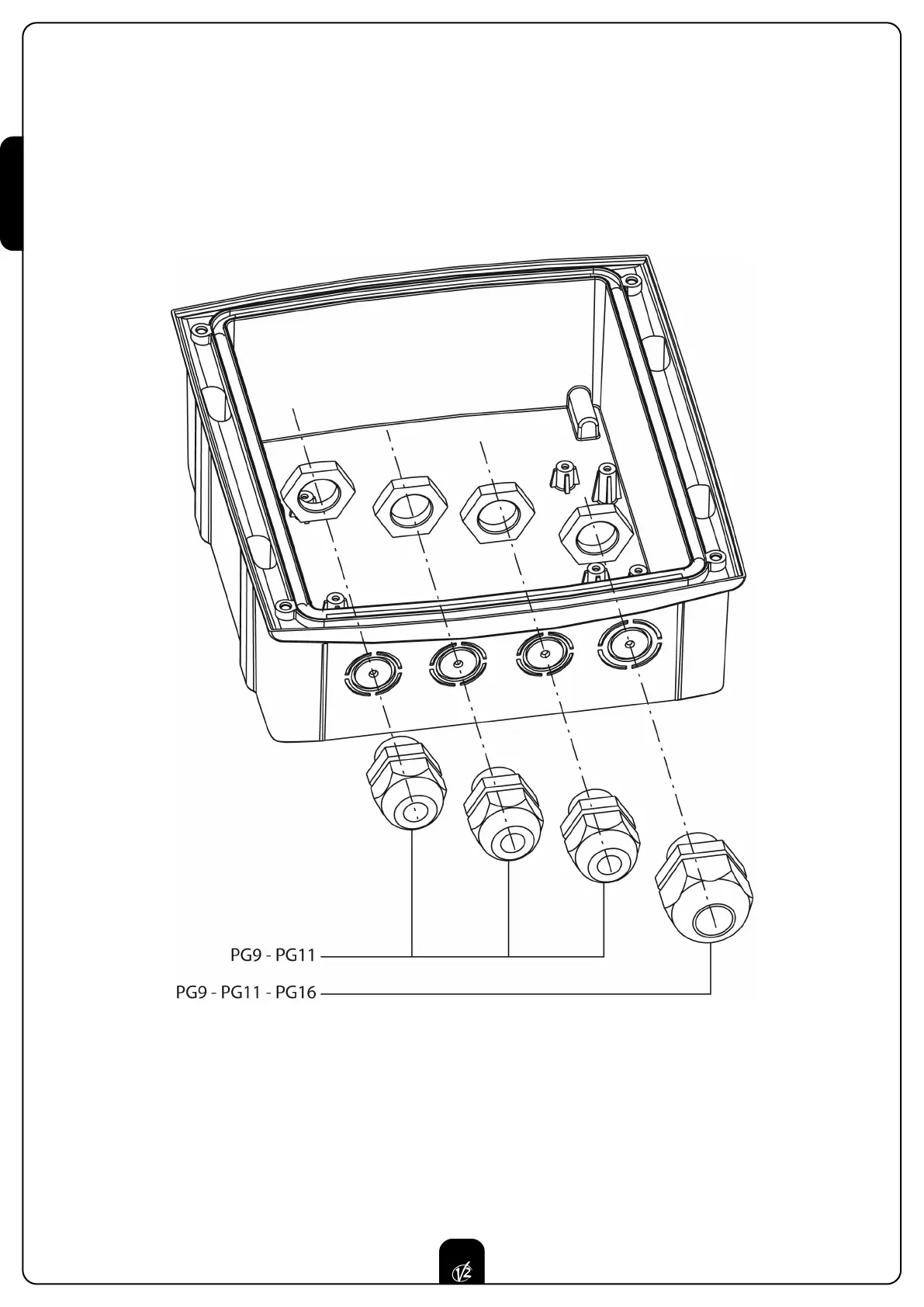

CABLE
GLAND ASSEMBL
Y
The
casing can
accept 4
cable glands
in the
special
easy-br
eak
housings.
The
type of
cable gland
is indicated
in the
figure.
PLEASE
NOTE:
•
Remove the
electronic circuit board
befor
e
drill
the casing.
•
Drill
the container
using a
suitably sized
cutter
, according to
the
dimensions of
the cable
gland.
•
Fix the
cable
glands using
the special
nuts.
19
21
