ITALIANO
3
I
NGRESSO FIRE
Ingresso di sicurezza per il collegamento di un allarme
antincendio o di altro tipo che richiede l’apertura automatica
i
mmediata della porta. Quando si apre il contatto FIRE la porta
viene aperta e non può essere richiusa fino a quando il contatto
non viene ripristinato.
INSTALLAZIONE DELLA COSTA OTTICA
La centrale EASY-CRI è predisposta per l'installazione di una costa
ottica con alimentazione in corrente continua a 24V e regolazione
della potenza del trasmettitore.
ATTENZIONE: utilizzare solo ed esclusivamente le coste
ottiche FEEL (vedi catalogo V2).
Collegare il trasmettitore e il ricevitore secondo la seguente
t
abella.
Dopo aver effettuato i collegamenti, alimentare la centrale e
regolare la potenza con il trimmer presente sulla centrale fino ad
ottenere il funzionamento ottimale della costa.
FUNZIONE OROLOGIO
Nella logica di funzionamento automatica, durante la fase di
pausa il timer di conteggio del tempo di richiusura automatica
viene reinizializzato ogni volta che si chiude il contatto tra il
morsetto di START (L1) e il COMUNE (L3).
Se il contatto rimane chiuso, il conteggio del tempo rimane di
fatto congelato finchè il contatto non viene aperto. È possibile
così collegare il morsetto di start a un timer per programmare gli
orari di apertura e chiusura della porta.
VERSIONI CON PULSANTIERA
La centrale EASY viene prodotta in alcune versioni speciali dotate
di una pulsantiera di comando posta sul coperchio della scatola.

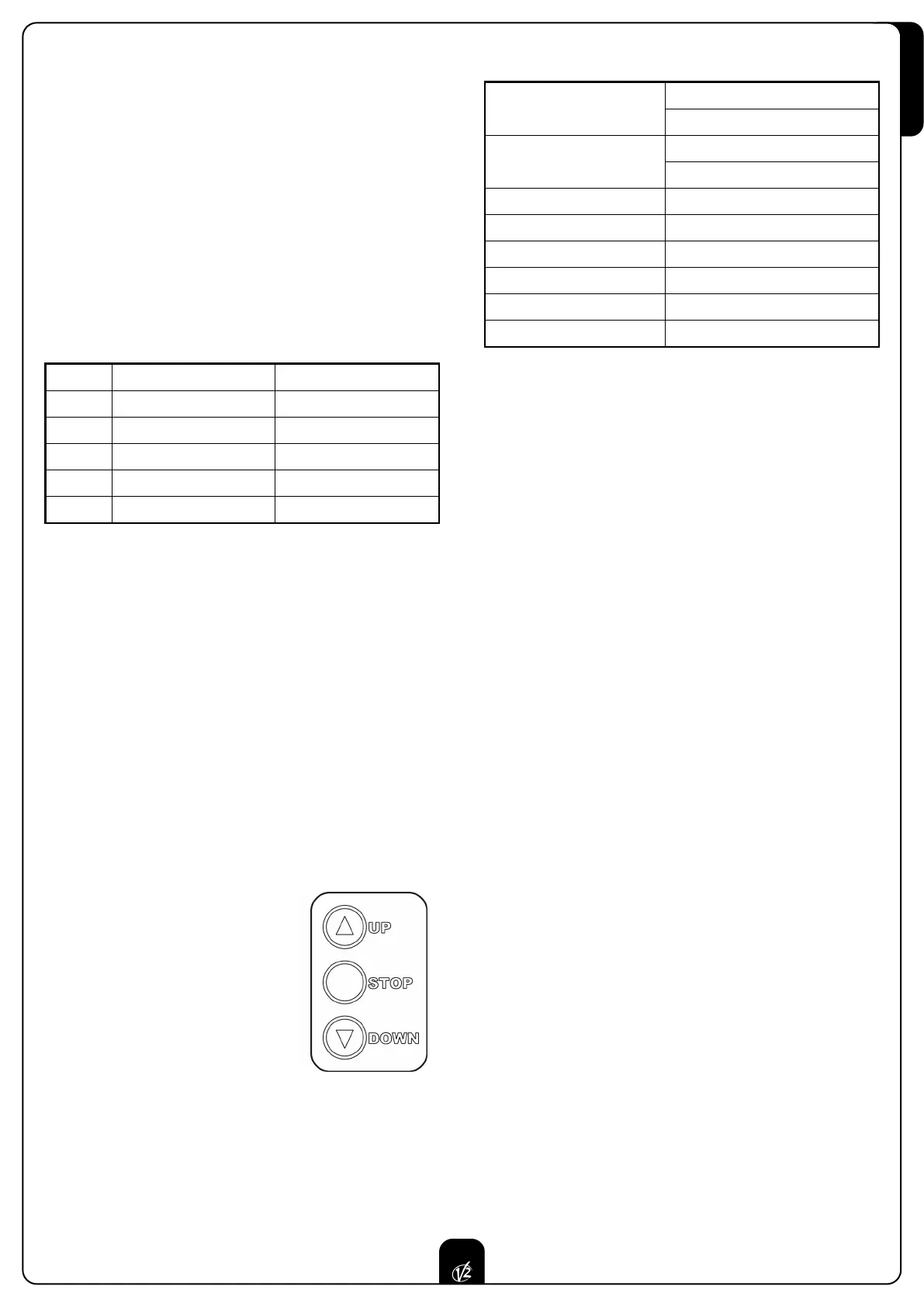

Il modello con la pulsantiera a 3 tasti
permette di comandare la centrale con
logica di funzionamento UP/DOWN.
I pulsanti funzionano in parallelo ai comandi sulla morsettiera.
Questi rimangono tutti attivi compreso il comando di STOP, che
se non utilizzato, deve essere ponticellato con il comune.
Le versioni dotate di pulsantiera consentono inoltre di attivare
l’automazione in modalità UOMO PRESENTE in caso di
malfunzionamento dei dispositivi di sicurezza.
Tenendo premuto il tasto della pulsantiera, dopo 5 secondi viene
attivata l’automazione ignorando i dispositivi di sicurezza; il
motore si ferma immediatamente appena si rilascia il pulsante.
C
ARATTERISTICHE TECNICHE
T
RASMETTITORE
R
ICEVITORE
L
6
C
AVO NERO
L8 CAVO BLU CAVO BLU
L9 CAVO NERO
L10 CAVO MARRONE
L11 CAVO MARRONE
A
limentazione
2
30VAC - 50/60 Hz (EASY)
120VAC - 50/60Hz (EASY-120V)
Carico max motore
1100W (EASY)
600W (EASY-120V)
Carico max accessori 24V 3W
Temperatura di lavoro -20°C / +60°C
Fusibile di protezione F1 = 5A
Dimensioni 170 x 185 x 70 mm
Peso 800g
P
rotezione
I
P55
