ESPAÑOL
27
E
NTRADA “FIRE”
Entrada de seguridad para la conexión de una alarma de
incendios u otro tipo para que es necesaria la apertura
a
utomática inmediata de la puerta. Cuando el contacto FIRE se
abre, la puerta se abre y no es posible cerrarla hasta que el
contacto está restaurado.
INSTALACION DE LA BANDA DE SEGURIDAD
El cuadro EASY-CRI está predispuesto para la instalación de una
banda óptica con alimentación en corriente continua a 24V y
regulación de la potencia del transmisor.
ATENCION : utilizar solo las bandas de seguridad
ópticas FEEL (ver catálogo V2)
Conectar el transmisor y el receptor según la siguiente tabla.
Después de haber efectuado las conexiones, alimentar el cuadro y
regular la potencia con el trimmer presente en el mismo hasta
obtener el funcionamiento optimo de la banda de seguridad.
FUNCIÓN RELOJ
En la lógica de funcionamiento automática, durante la fase de
pausa el cronómetro de conteo del tiempo de reclausura
automática se reinicializa toda vez que se cierre el contacto entre
el borne de START (L1) y el COMÚN (L3).
Si el contacto permanece cerrado, el conteo del tiempo
permanece de hecho congelado hasta que el contacto no sea
abierto. Es posible así conectar el borne de start a un cronómetro
para programar los horarios de apertura y cierre de la puerta.
VERSION CON BOTONERA
Se producen algunas versiones especiales del cuadro EASY, en
estos casos el cuadro está dotado de una botonera de mando
puesta encima de la tapa de la caja.

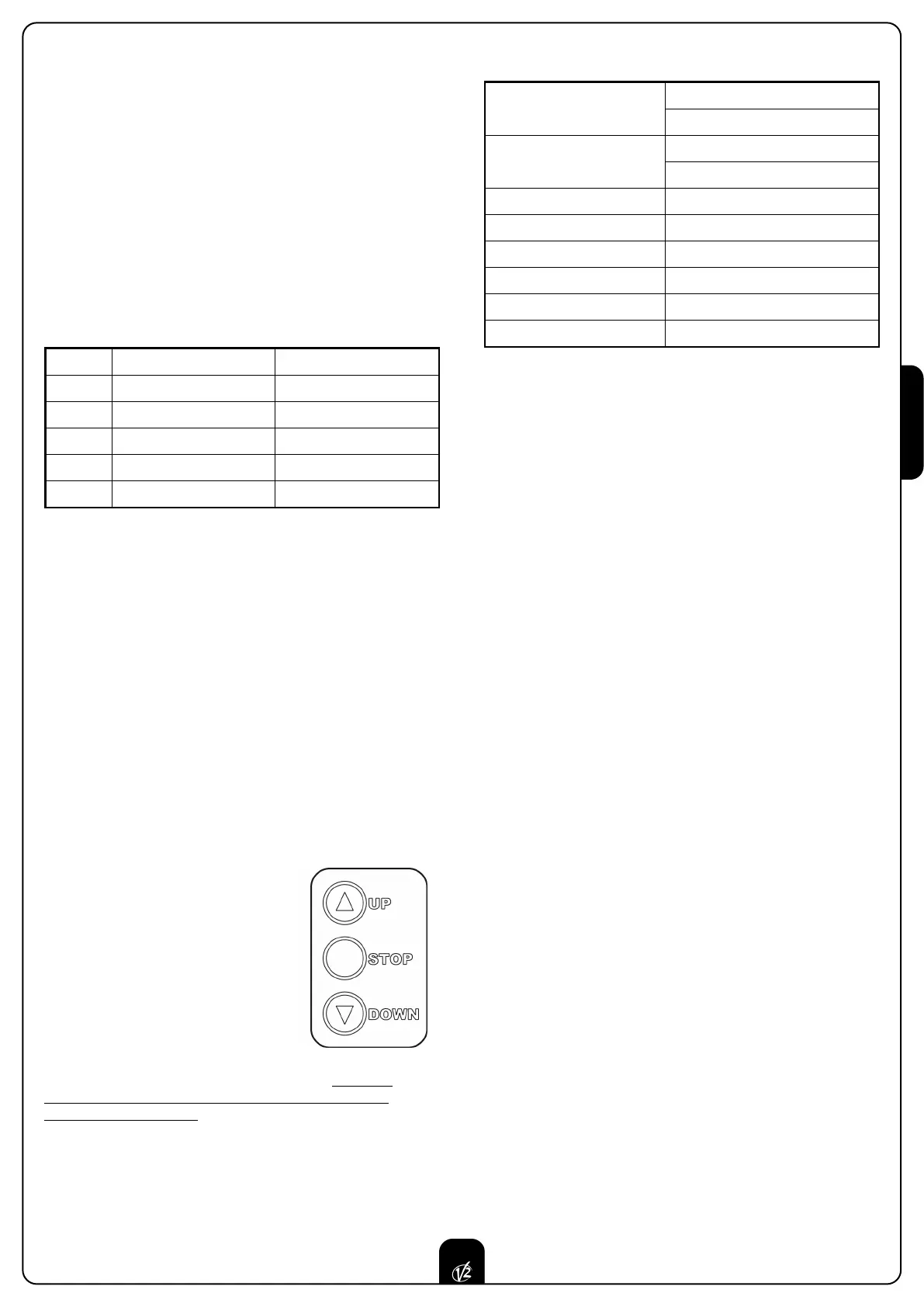

El modelo con la botonera de 3 teclas
permite comandar el cuadro con lógica
de funcionamiento UP/DOWN.
Los pulsadores funcionan en paralelo a los mandos en la regleta
de conexiones. Estos permanecen todos activos incluido el
comando de STOP, que si no se va a utilizar, tiene que ser
puenteado con el común.
Las versiones equipadas con botonera permiten también de
activar el automatismo en modalidad HOMBRE PRESENTE en caso
de malfuncionamiento de los dispositivos de seguridad.
Manteniendo pulsada la tecla de la botonera, después de 5
segundos se activa el automatismo ignorando los dispositivos de
seguridad; el motor se para inmediatamente después de soltar la
tecla.
TRANSMISOR RECEPTOR
L6 CABLE NEGRO
L8 CABLE AZUL CABLE AZUL
L9 CABLE NEGRO
L10 CABLE MARRON
L11 CABLE MARRON
C
ARACTERISTICAS TÉCNICAS
Alimentación
230VAC - 50/60 Hz (EASY)
120VAC - 50/60Hz (EASY-120V)
Carga máx motor
1100W (EASY)
600W (EASY-120V)
Carga máx accesorio 24V 3W
T
emperatura de trabajo -
2
0°C / +60°C
F
usibles de protección
F
1 = 5A
Dimensiones 170 x 185 x 70 mm
Peso 800g
Grado de protección IP55
