vacon • 8 FI: VACON
®
100 -taajuusmuuttajan syöttökytkin
Puh. 0201 2121 • Faksi 0201 212 205
FI: VACON
®
100 -TAAJUUSMUUTTAJAN SYÖTTÖKYTKIN
1. Yleistä
Syöttökytkintä käytetään taajuusmuuttajan syöttövirran katkaisemiseen. Tämä lisävaruste
on saatavana taajuusmuuttajakokoihin MR4–MR7, joiden suojausluokka on IP54 ja
enimmäislähtövirta 105 A. Tarkat tiedot ovat taulukossa 1. Taajuusmuuttajan syöttökytkimellä on
CEhyväksyntä 105 ampeeriin ja UL-hyväksyntä 88 ampeeriin saakka.

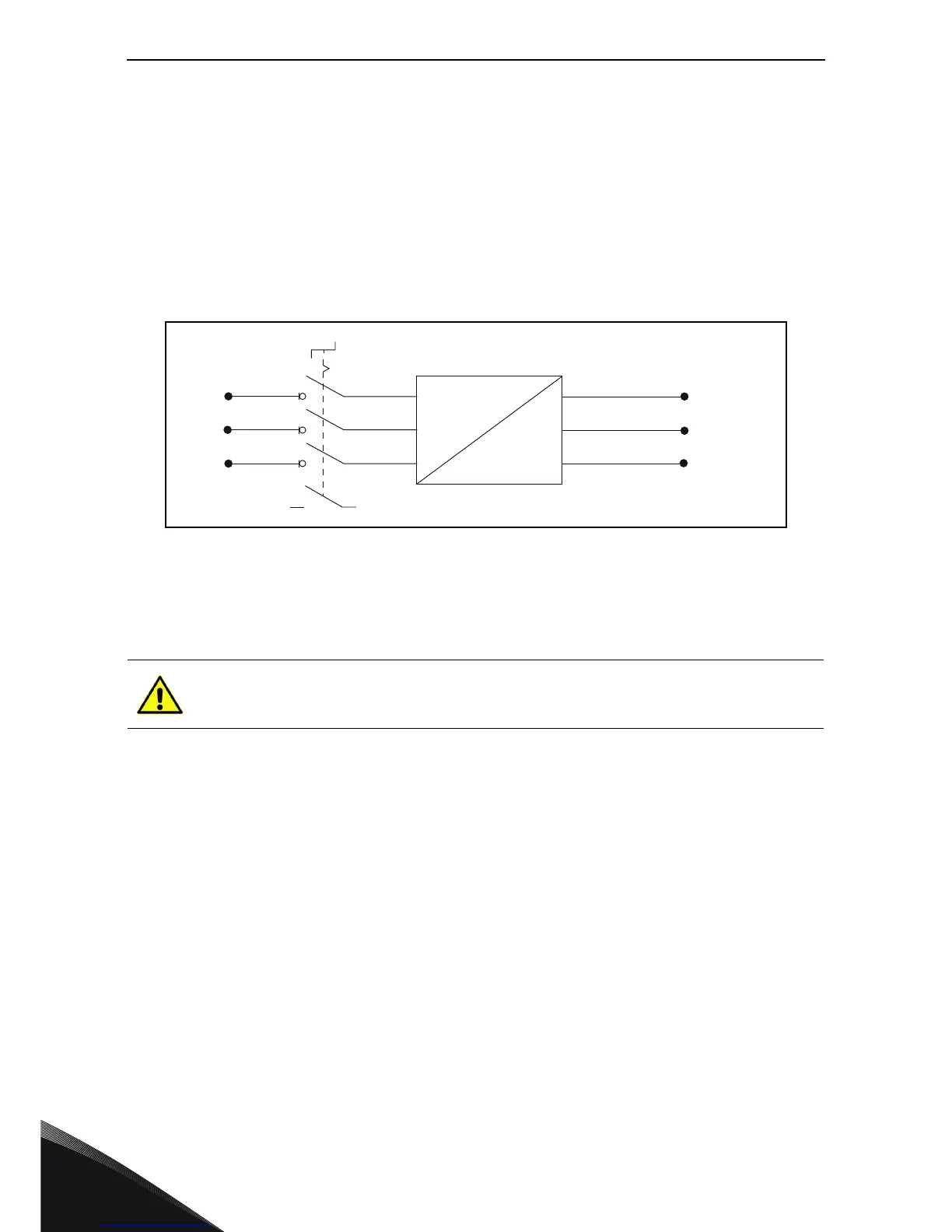

Taajuusmuuttajan syöttökytkimen toimintaperiaate:
Taajuusmuuttajan syöttökytkimeen on vakiovarusteena lisätty yksi lisäkytkin, joka on tyyppiä
NO (normaalisti auki). Tämä kytkin auttaa esimerkiksi syöttökytkimen tilatietojen vastaanotossa
PLC-piiriin.
Asennusvaiheet kuvataan kohdassa luku 2, kaapelien enimmäiskoot sekä kiristysmomentit
kohdassa luku 3 ja syöttökytkimen sisältävien taajuusmuuttajien mekaaniset mitat kohdassa
luku 4.
HUOMAUTUS: Kun käytetään Profibus-lisäkorttia OPT-E5 MR4-rungossa, jossa on syöttökytkin,
on suositeltavaa käyttää Phoenix Profibus -liitintä (SUBCON-PLUS-PROFIB/AX/SC 27 44 38 0),
jotta voidaan varmistaa mekaaninen yhteensopivuus.
VAROITUS!
Taajuusmuuttajan syöttökytkin on turvalaite. Sitä ei saa käyttää, kun taajuusmuuttaja
on toiminnassa.
f
2
f
1
L1
L2
L3
U/T1
V/T2
W/T3
13006.emf
