vacon • 20 FR : Interrupteur d'alimentation du convertisseur de fréquence VACON
®
100
Tél. : +358 (0) 201 2121 • Fax : +358 (0)201 212 205
FR : INTERRUPTEUR D'ALIMENTATION DU CONVERTISSEUR
DE FRÉQUENCE VACON
®
100
1. Général
L'interrupteur d'alimentation permet de couper l'alimentation du convertisseur de fréquence.
Cette option est disponible pour les convertisseurs de taille MR4 à MR7 dotés d'un boîtier de classe
IP54 avec un courant d'entrée maximal de 105 A. Pour connaître les caractéristiques exactes, voir
le Tableau 1. L'interrupteur d'alimentation dispose de l'homologation CE pour une intensité
maximale de 105 A et de la certification UL jusqu'à 88 A.

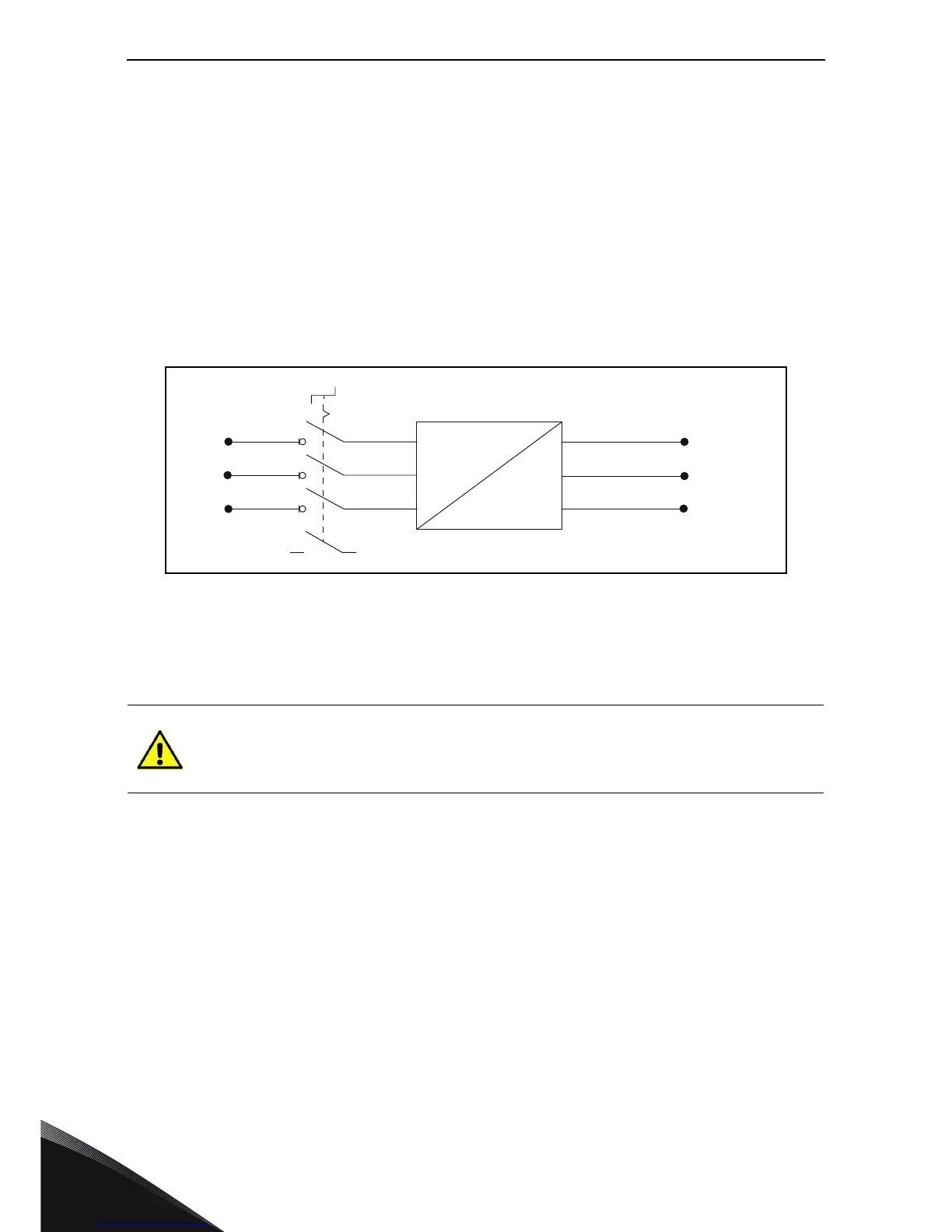

Principe de fonctionnement de l'interrupteur d'alimentation du convertisseur :
Un interrupteur auxiliaire supplémentaire, de type normalement ouvert (NO), est ajouté de série
à l'interrupteur d'alimentation du convertisseur. Cet interrupteur de contact facilite la réception
des informations d'état de l'interrupteur d'alimentation du convertisseur pour l'automate, etc.
Le Chapitre 2 présente les étapes d'installation, les tailles de câble maximales et les couples
de serrage sont indiqués au Chapitre 3 et les dimensions mécaniques des convertisseurs avec
interrupteur d'alimentation en option sont disponibles au Chapitre 4.
REMARQUE
Lorsque vous utilisez une carte optionnelle Profibus OPT-E5 dans un convertisseur de
taille MR4 équipé d'un interrupteur d'alimentation, il est recommandé d'utiliser un connecteur Profibus
Phoenix (SUBCON-PLUS-PROFIB/AX/SC 27 44 38 0) pour garantir la compatibilité mécanique.
ATTENTION !
L'interrupteur d'alimentation du convertisseur est un dispositif de sécurité.
Vous n'êtes pas autorisé à l'utiliser lorsque le convertisseur est en cours de
fonctionnement.
f
2
f
1
L1
L2
L3
U/T1
V/T2
W/T3
