NL: HOOFDSCHAKELAAR VACON
®
100 FREQUENTIEREGELAAR
1. Algemeen
Deze hoofdschakelaar wordt gebruikt voor het uitschakelen van de ingangsstroom van
de frequentieregelaar. Deze optie is beschikbaar voor frequentieregelaars MR4–MR7 met
behuizingsklasse IP54 en een maximale uitgangsstroom van 105 A (zie Tabel 1 voor de
exacte gegevens). De hoofdschakelaar is voorzien van CE-goedkeuring tot 105 A en heeft
een ULvermelding voor vermogens tot 88 A.

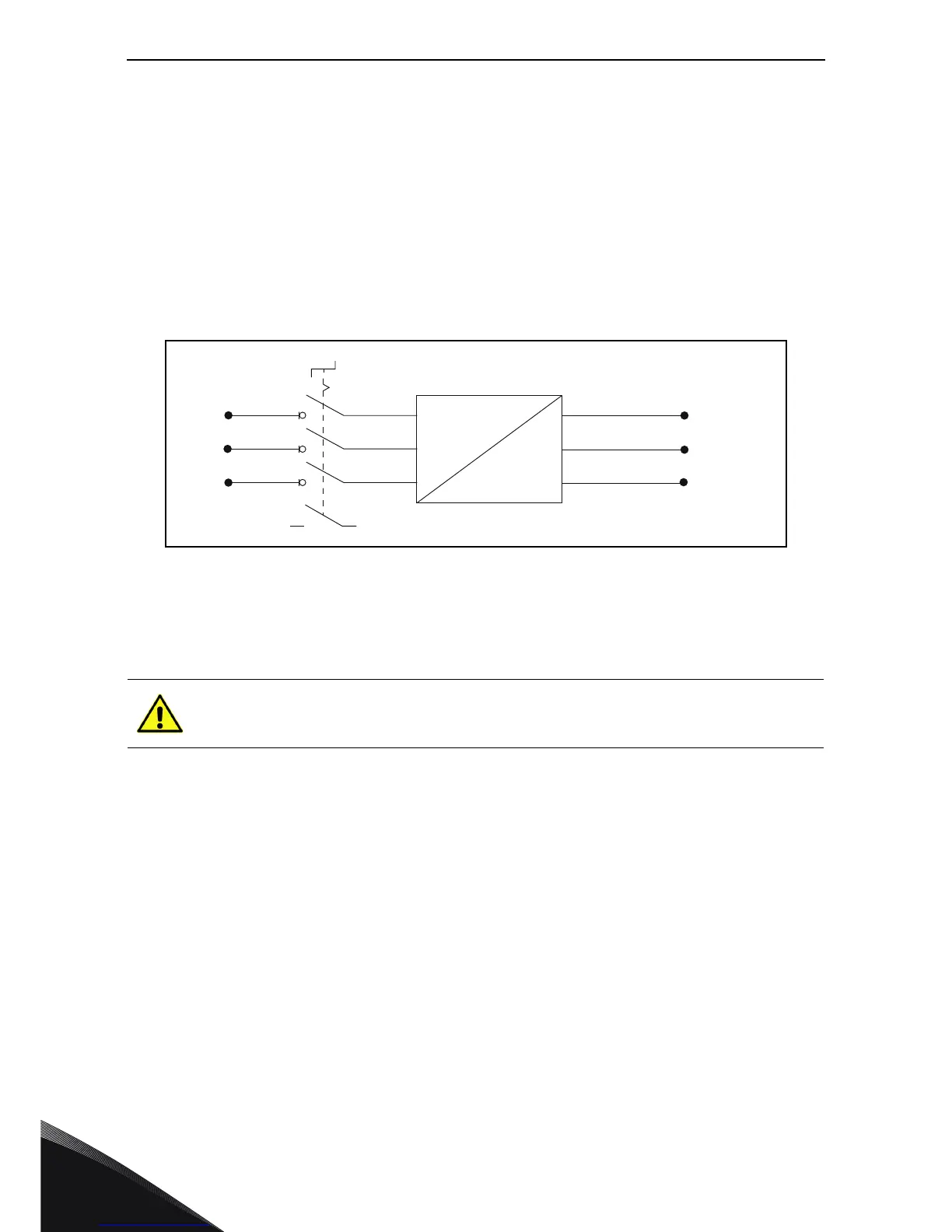

Werkingsprincipe van de hoofdschakelaar:
De hoofdschakelaar is standaard voorzien van één extra hulpschakelaar (maakcontact).
Deze contactschakelaar helpt bij het ontvangen van statusinformatie over de hoofdschakelaar
voor PLC's etc.
Hoofdstuk 2 toont de installatiestappen. De maximale kabellengten en de aandraaimomenten
worden aangegeven in Hoofdstuk 3 en de fysieke afmetingen van frequentieregelaars met de
optionele hoofdschakelaar worden aangegeven in Hoofdstuk 4.
OPMERKING! Bij gebruik van een MR4-frequentieregelaar met PROFIBUS-optiekaart OPT-E5
in combinatie met een hoofdschakelaar wordt een Phoenix PROFIBUS-connector (SUBCON-
PLUS-PROFIB/AX/SC 27 44 38 0) aanbevolen voor mechanische compatibiliteit.
LET OP!
De hoofdschakelaar is een veiligheidsapparaat. Het is niet toegestaan om de
hoofdschakelaar te gebruiken wanneer de frequentieregelaar in bedrijf is.
f
2
f
1
L1
L2
L3
U/T1
V/T2
W/T3
13006.emf
