Vacon 100 flow Installation Instruction

fi
vacon • 10 FI: VACON
®
100 -taajuusmuuttajan syöttökytkin
Puh. 0201 2121 • Faksi 0201 212 205
4

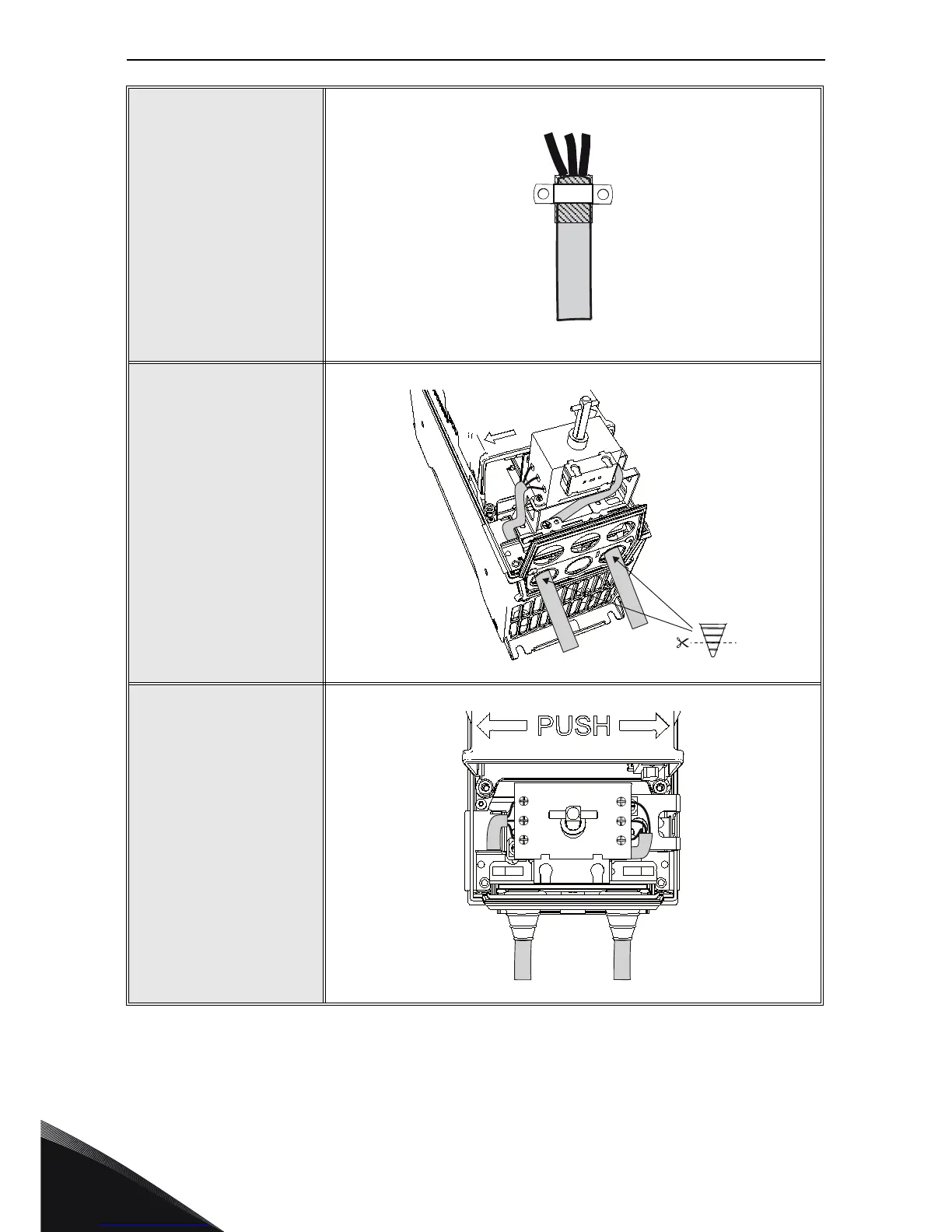

Kaapelien kiinnittäminen:
Taita kaapelin suojavaip-
paa taaksepäin kaapelin
päälle ja kiinnitä kaapeli
asentamalla kaapelikiin-
nike suojavaipan päälle.
HUOMAUTUS:
Kaapelien yksityiskohtai-
set asennusohjeet ovat
VACON 100
®
-taajuus-
muuttajan asennusop-
paassa.
5
Asenna syöttökaapeli S ja
johda se taajuusmuuttajan
syöttökytkimeen kuvassa
esitetyllä tavalla.
HUOMAUTUS 1:
Suojaa kaapelit eriste-
putkella mahdollisimman
läheltä syöttökytkintä.
HUOMAUTUS 2:
Kaapelien yksityiskohtaiset
asennusohjeet ovat
VACON
®
100 -taajuusmuut-
tajan asennusoppaassa.
6
Moottorin ja syöttö-
kaapelin kytkennät
ylhäältä katsottuna.
M
S
S
M
2T1
4T2
6T3
1L1
3L2
5L3

Vacon 100 flow Specifications

General

Protection class	IP20
Communication interface	RS-485
Operating temperature	-10°C to +50°C
Storage temperature	-40°C to +70°C
Ambient temperature	-10°C to +40°C
Control method	Sensorless vector control
Communication protocols	CANopen
Approvals	CE, UL
I/O	2 analog inputs
Protection features	Overcurrent, overvoltage, undervoltage, overtemperature
Frequency range	0 Hz to 400 Hz
Humidity	5% to 95%, non-condensing
Voltage range	208-240 V
