ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
1 2 3 4 5
мА
+
мА
-
мА мА
+
-
или
или
УСИЛЕНИЕ
RH
УСИЛЕНИЕ T
СМ
ЕЩЕНИЕ RH
СМЕЩЕНИЕ T
-RH+RH
ПРОВЕРКА
RH
+T -T
ПРОВЕРКА
T

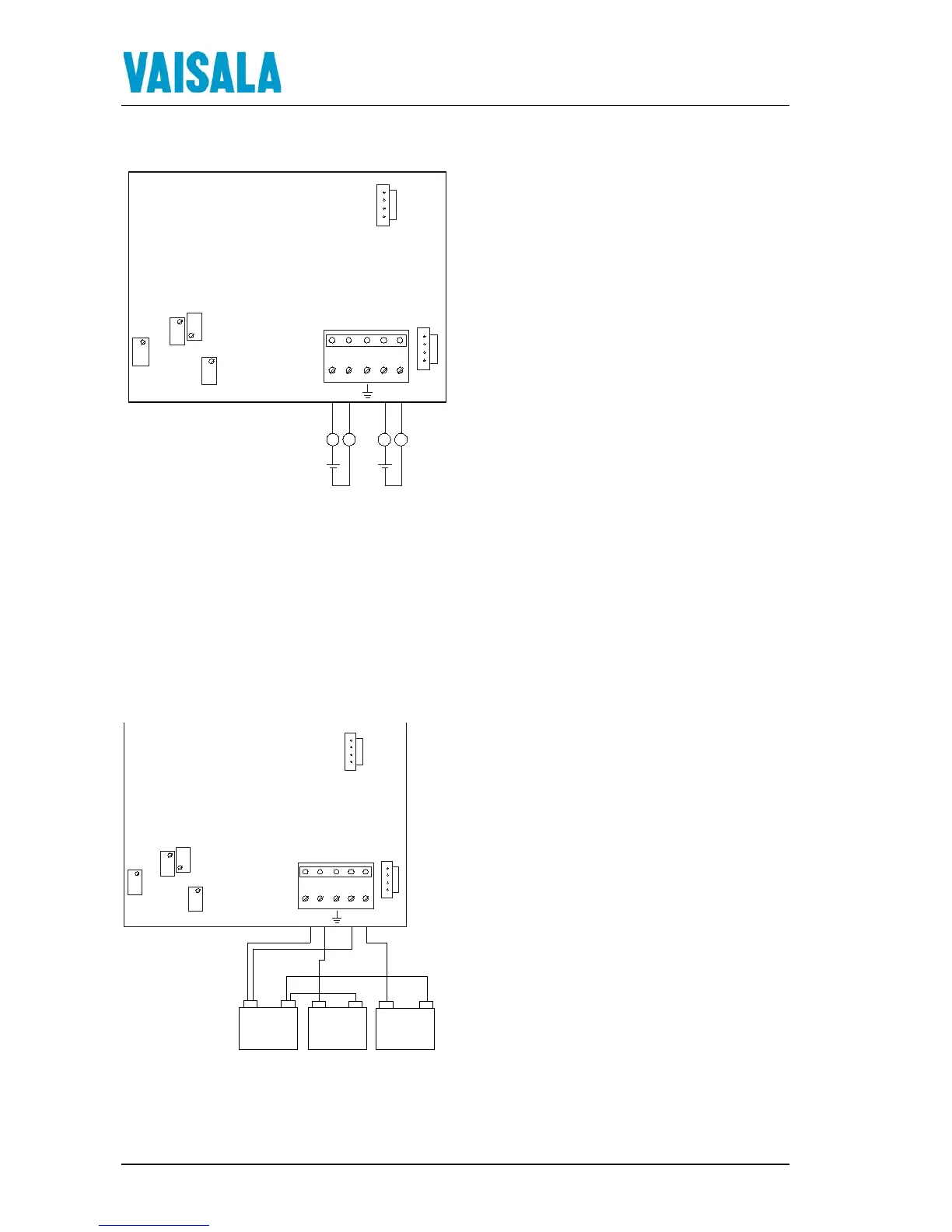

Сигнальные кабели подключаются к съемному 5-контактному винтовому зажиму.
Выполните подключения, как показано выше на рис. 3а. Испытательные разъемы
RH (относительная влажность) и T (температура) используются с индикатором
HMI41 или HM70, оснащенным подходящим датчиком и дополнительным
калибровочным кабелем.
На рис. 3б показан альтернативный способ подключения.
Температура
+
+
------------
+
------------
------------
RH
-RH +T+RH -T
1 2 3 4 5
УСИЛЕНИЕ
RH
УСИЛЕНИЕ T
СМЕЩЕНИЕ RH
СМЕЩЕНИЕ T
ПРОВЕРКА
RH
ПРОВЕРКА
T
Источник питания
10—35 В
пост. тока
Диаграммный
самописец,
амперметр или
контроллер
Диаграммный
самописец,
амперметр или
контроллер
Рисунок 3а. Электрические
соединения
Рисунок 3б. Электрические
соединения
