ESQUEMA ELÉCTRICO
DD 430

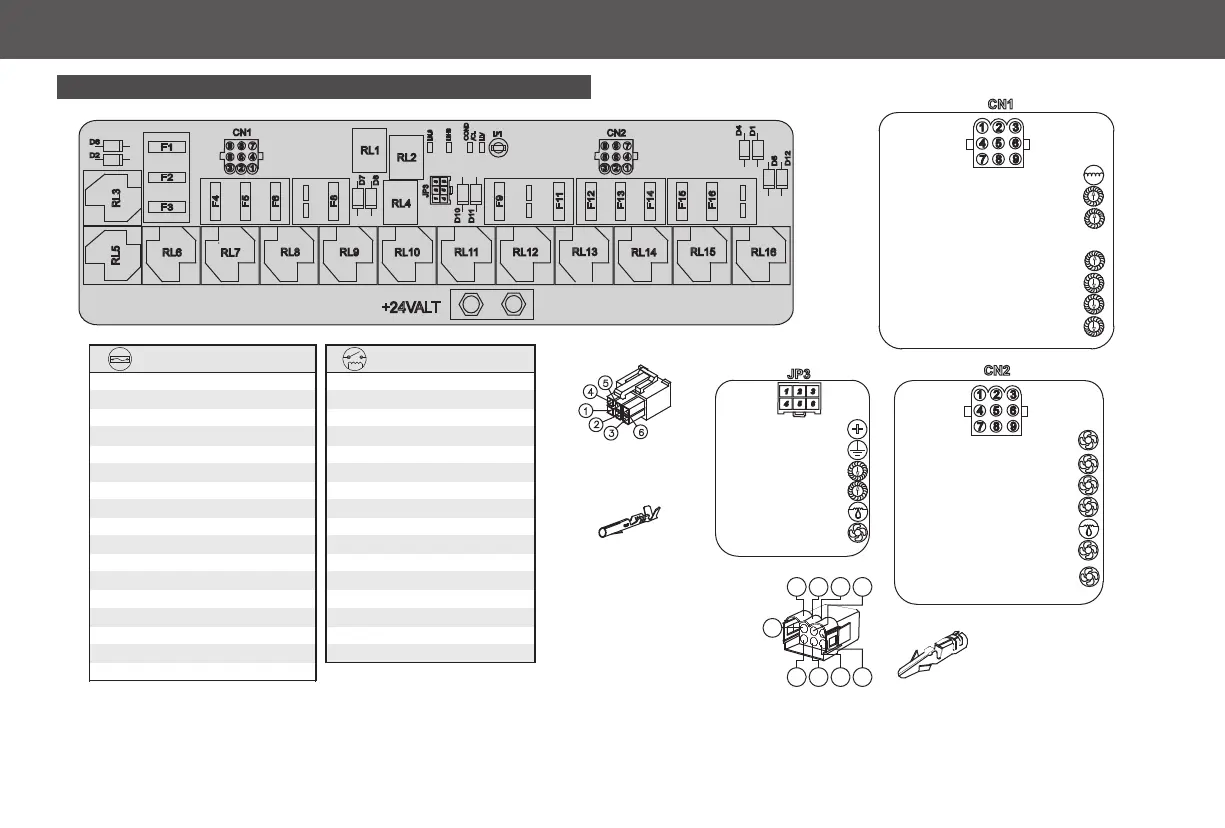

3.3- Placa Comando Eléctrico GL-W123 / 24V
OBSERVACIÓN: por tratarse de un equipo eléctrico con conmutación de alta corriente, es indispensable que éste sea
instalado en un local ventilado, no encerrado, ejos de tuberías de combustible o inflamables, bajo riesgo de incendio
o explosión. El equipo no tiene protección contra agua. Chorros y salpicaduras pueden dañarlo.
Planta código: 007-00023-000
TERMINAL HEMBRA
MOLEX MINI FIT
REF.: 3900-0059
CONECTOR MACHO
6 VÍAS MOLEX
REF.: 3901-2060
TERMINAL MACHO
PARA CABLES 0,5-2,5mm
2
REF. AMP: 880685-2
5
4
12
3
78
6
9
R E F . AMP 880125-0
CONECTOR 9 VÍAS HEMBRAS
F1 EVAPORADOR INFERIOR BAJO 2 10A RL1 COMANDO CONDENSADOR
F2 EVAPORADOR INFERIOR BAJO 1 10A RL2 COMANDO EVAP. INFERIOR BAJO
F3 EVAPORADOR INFERIOR ALTO 1 15A RL3 EVAPORADOR INFERIOR BAJO 1 E 2
F4 EVAPORADOR INFERIOR ALTO 2 15A RL4 COMANDO EVAP. INFERIOR ALTO
F5 EVAPORADOR INFERIOR ALTO 3 15A RL5 EVAPORADOR INFERIOR ALTO 1
F6 EMBRAGUE 5A RL6 EVAPORADOR INFERIOR ALTO 2
F7 N.C. RL7 EVAPORADOR INFERIOR ALTO 3
F8 EVAPORADOR INFERIOR BAJO 3 10A RL8 EMBRAGUE
F9 CONDENSADOR 5 20A RL9 EVAPORADOR INFERIOR BAJO 3
F10 N.C. RL10 VÁLVULA DE LÍQUIDO
F
11 CONDENSADOR 1 20A RL11 CONDENSADOR 5
F12 CONDENSADOR 2 20A RL12 CONDENSADOR 1
F13 CONDENSADOR 3 20A RL13 CONDENSADOR 2
F14 VÁLVULA DE LÍQUIDO 5A RL14 CONDENSADOR 3
F15 CONDENSADOR 4 20A RL15 CONDENSADOR 4
F16 CONDENSADOR 6 20A RL16 CONDENSADOR 6
F17 N.C.
FUSÍVEIS RELÉS
1 – Embrague 3,5A@28VDC
2 – Evaporador Inferior Alto 3 11A@28VDC
3 - Evaporador Inferior Alto 2 11A@28VDC
4 – N.C.
5 – D+ (OPCIONAL)
6 - Evaporador Inferior Alto 1 11A@28VDC
7 - Evaporador Inferior Bajo 3 7,5A@28VDC
8 - Evaporador Inferior Bajo 2 7,5A@28VDC
9 - Evaporador Inferior Bajo 1 7,5A@28VDC
1 – Condensador 4 11A@28VDC
2 - Condensador 3 11A@28VDC
3 - Condensador 2 11A@28VDC
4 - Condensador 6 11A@28VDC
5 – Válvula de Líquido 3,5A@28VDC
6 - Condensador 1 11A@28VDC
7 – N.C.
8 - Condensad
or 5 11A@28VDC
9 – N.C.
1 - + 24VBAT
2 – GND
3 – Com. Evaporador Inferior Bajo
4 - Com. Evaporador Inferior Alto
5 – Com. Válvula de Líquido
6 – Com. Condensador.
