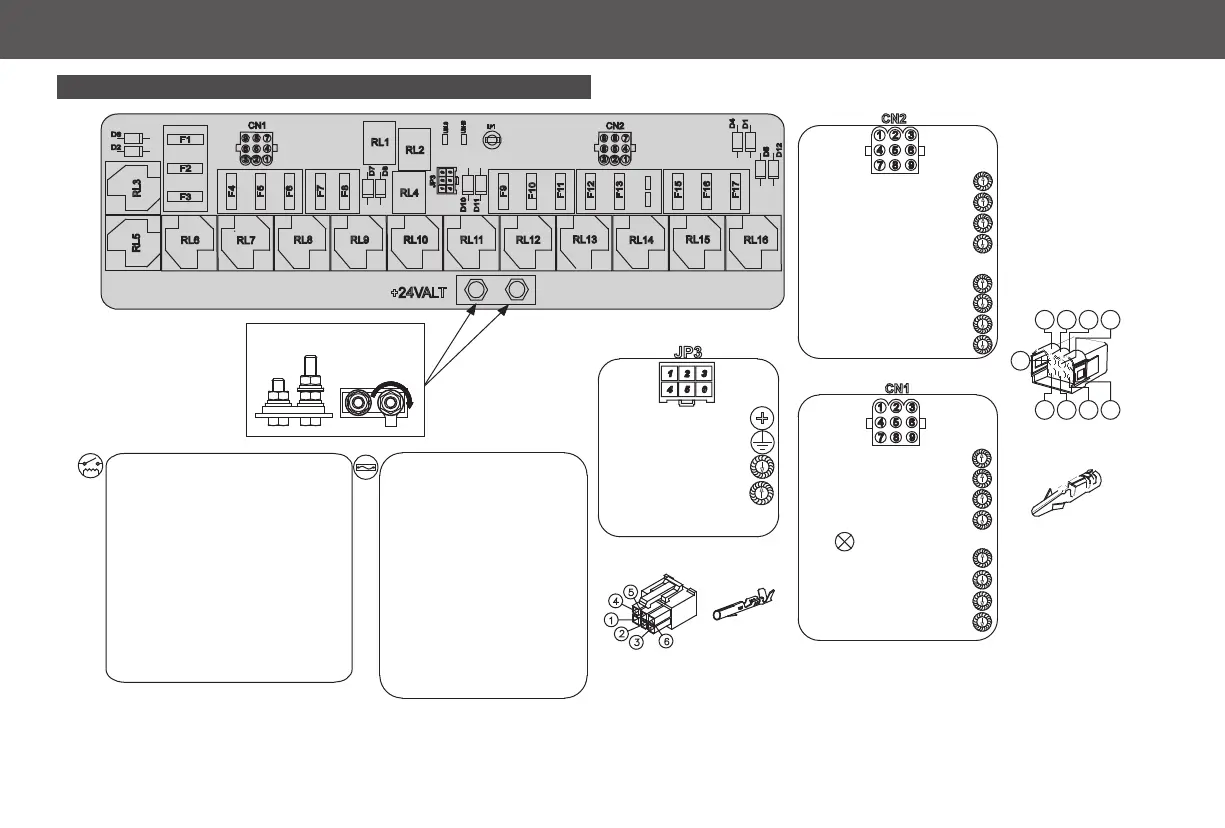

ESQUEMA ELÉCTRICO
DD 430
3- Placa COMANDO ELÉCTRICO GL-W122 / 24V
OBSERVACIÓN: por tratarse de un equipo eléctrico con conmutación de alta corriente, es indispensable que éste sea
instalado en un local ventilado, no encerrado, ejos de tuberías de combustible o inflamables, bajo riesgo de incendio
o explosión. El equipo no tiene protección contra agua. Chorros y salpicaduras pueden dañarlo.
Planta código: 007-00022-000
5
4
12
3
78
6
9
R E F . AMP 880125-0
CONECTOR 9 VÍAS HEMBRAS
TERMINAL HEMBRA
MOLEX MINI FIT
REF.: 3900-0059
1 – Evaporador Superior Alto 8 11A@28VDC
2 - Evaporador Superior Alto 7 11A@28VDC
3 - Evaporador Superior Alto 6 11A@28VDC
4 – Evaporador Superior Bajo 8 7,5A@28VDC
5 – N.C.
6 - Evaporador Superior Alto 5 11A@28VDC
7 - Evaporador Superior Bajo 7 7,5A@28VDC
8 - Evaporador Superior Bajo 6 7,5A@28VDC
9 - Evaporador Superior Bajo 5 7,5A@28VDC
1 – Evaporador Superior Alta 4 11A@28VDC
2 - Evaporador Superior Alta 3 11A@28VDC
3 - Evaporador Superior Alta 2 11A@28VDC
4 – Evaporador Superior Bajo 4 7,5A@28VDC
5 – D+
6 - Evaporador Superior Alta 1 11A@28VDC
7 - Evaporador Superior Baj
o 3 7,5A@28VDC
8 - Evaporador Superior Bajo 2 7,5A@28VDC
9 - Evaporador Superior Bajo 1 7,5A@28VDC
RL1 – N.C.
RL2 – Comando Evaporador Superior Bajo
RL3 - Evaporador Superior Bajo 1 y 2
RL4 - Comando Evaporador Superior Alto
RL5 - Evaporador Superior Alto 1
RL6 - Evaporador Superior Alto 2
RL7 - Evaporador Superior Alto 3
RL8 - Evaporador Superior Alto 4
RL9 - Evaporador Superior Bajo 3 y 4
RL10 - N.C.
RL11 - Evaporador Superior Bajo 5 y 6
RL12 - Evaporador Superior
Alto 5
RL13 - Evaporador Superior Alto 6
RL14 - Evaporador Superior Alto 7
RL15 - Evaporador Superior Alto 8
RL16 - Evaporador Superior Bajo 7 y 8
F1 - Evaporador Superior Bajo 2 10A
F2 - Evaporador Superior Bajo 1 10A
F3 - Evaporador Superior Alto 1 15A
F4 - Evaporador Superior Alto 2 15A
F5 - Evaporador Superior Alto 3 15A
F6 - Evaporador Superior Alto 4 15A
F7 - Evaporador Superior Bajo 4 10A
F8 - Evaporador Superior Bajo 3 1
0A
F9 - Evaporador Superior Bajo 6 10A
F10 - Evaporador Superior Bajo 5 10A
F11 - Evaporador Superior Alto 5 15A
F12 - Evaporador Superior Alto 6 15A
F13 - Evaporador Superior Alto 7 15A
F14 – N.C.
F15 - Evaporador Superior Alto 8 15A
F 16 - Evaporador Superior Bajo 8 10A
F 17 - Evaporador Superior Bajo 7 10A
1 - + 24VBAT
2 – GND
3 – Com. Evaporador Sup.
4 - Com. Evaporador Sup. Alto
5 – N.C.
6 – N.C.
CONECTOR MACHO
6 VÍAS MOLEX
REF.: 3901-2060
TERMINAL MACHO
PARA CABLES 0,5-2,5mm
2
REF. AMP: 880685-2
Torque
13N.m ±1
