ESQUEMA ELÉCTRICO DD 430

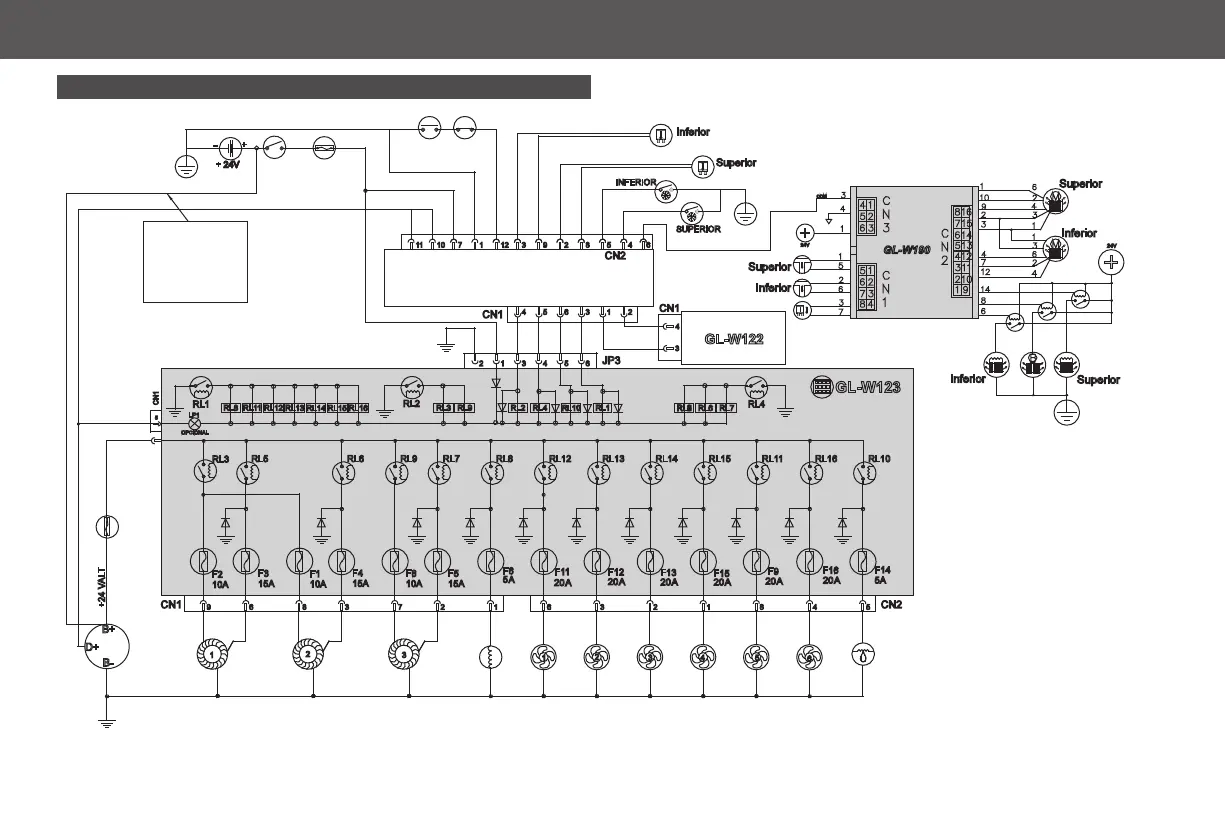

3.5- Diagrama Eléctrico PLACA DE COMANDO GL- W123 / 24V
OBSERVACIÓN: por tratarse de un equipo eléctrico con conmutación de alta corriente, es indispensable que éste sea
instalado en un local ventilado, no encerrado, ejos de tuberías de combustible o inflamables, bajo riesgo de
incendio o explosión. El equipo no tiene protección contra agua. Chorros y salpicaduras pueden dañarlo.
Planta código: 007-00023-000
GL - W181
(VM/35,0)
(AZ/1,5)
(LI/1,5)
(LI/1,5) (LR/1,5) (VD/1,5) (BR/1,5) (BR/1,5)
(VD/1,5)
(MA/1,5)
(VM/1,5)
(AZ/1,5)
(VD/1,5)
(BR/1,5)
(BR/1,5)
(BR/1,5)
(VM/1,5)
(MA/1,5
)
OBS.: dependiendo
de la combinación
CHASIS x ALTERNADOR,
no conectar en
paralelo.
