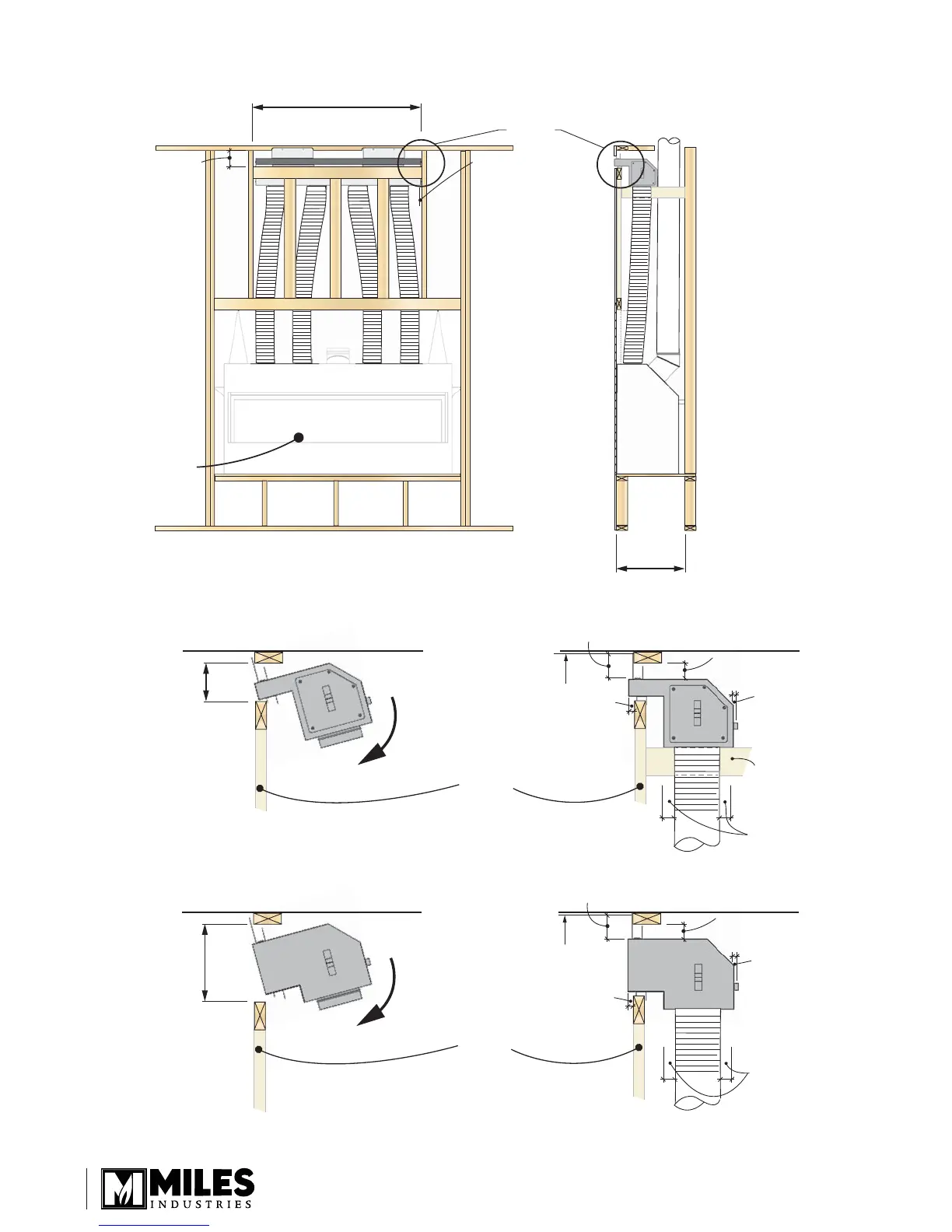

Valor LINEAR SERIES

18
4”
(102 mm)
8”
(203 mm)
Encastrement sommaire
Encastrement
sommaire
Consultez le guide
d’installation fourni
avec le foyer pour
connaître les
dimensions
minimales de
cavité combustible
Dégagement
min. de 1/2”
(13 mm) des
combustibles
aux bouts
Voir détail
LDK1 = 49” (1245 mm)
LDK4 = 39” (991 mm)
LDK3 = 15” (381 mm)
LDK1 = 4” (102 mm)
LDK4 = 4” (102 mm)
LDK3 = 8” (203 mm)
LDK1 & LDK4
LDK3
Min. 20”
(508 mm)
Encastrement
à plat
Encastrement
à plat
2 x 4 à plat
2 x 4 à plat
Encastrement à plat
Dégagement min. de
1-1/2” (38 mm) des
combustibles au-dessus
Plafond
Plafond
Dégagement min. de 2-1/2” (64 mm) du plafond
Dégagement min. de 2-1/2” (64 mm) du plafond
1/2”
(13 mm)
Dégagements
min. de 1/2” (13 mm)
des combustibles
sur les côtés et à
l’arrière
Dégagement min. de
1-1/2” (38 mm) des
combustibles au-dessus
1/2”
(13 mm)
Dégagements min.
de 1/2” (13 mm)
des combustibles
sur les côtés et à
l’arrière
Dégagement
min. de 1” (25 mm)
des combustibles
autour des conduits
Dégagement
min. de 1” (25 mm)
des combustibles
autour des conduits
2 x 4 à plat pour
supporter le plenum.
Conservez un dégagement
de 1” (25 mm) des conduits.
Encastrement et dégagements
