20

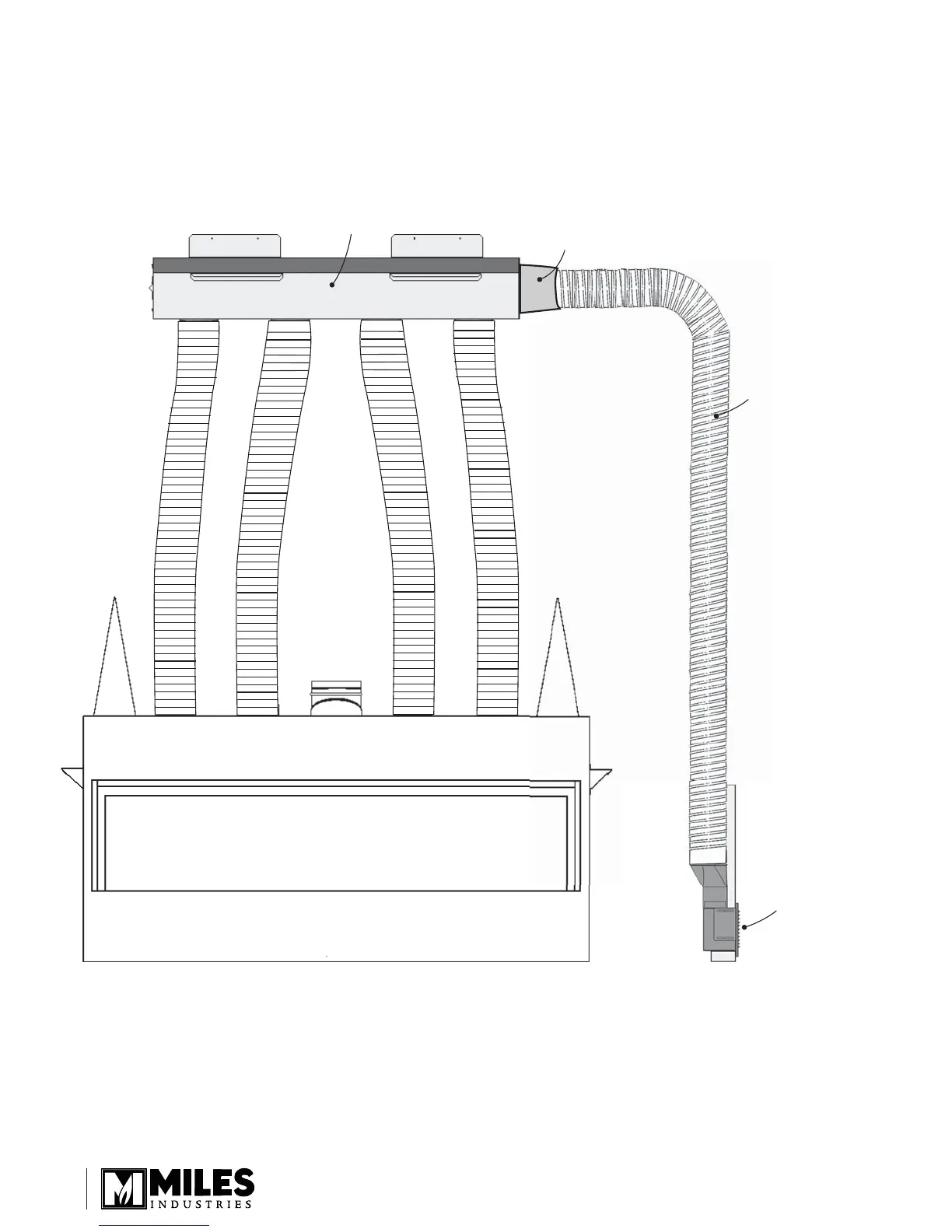

Système de canalisation Linear LDK 1, LDK 4 avec Ventilateur de zone 1270RBK facultatif
Plénum LDK1 ou LDK4
Foyers Linear 1500J, 1700J ou 1800J
Consultez les directives d’installation
fournies avec le Système de
canalisation d’air Linear LDK
Raccord de sortie universel fourni avec le kit 1270RBK.
Peut être raccordé à un ou l’autre bout du plénum.
Maximum 1 x 1270RBK kit par plénum.
Note : NE PAS RACCORDER LE 1270RBK directement
au foyer si le Système de canalisation LDK est utilisé;
raccordez-le au plénum LDK SEULEMENT an de vous
assurer que la température du mur soit plus froide
même lorsque le ventilateur 1270 ne fonctionne pas.
Boîtier du ventilateur
1270RBK - consultez
le schéma pour l’empla-
cement possible du
boîtier. Peut être situé
plus haut ou plus bas
que le plénum LDK.
conduits 5” dia.
