Installation

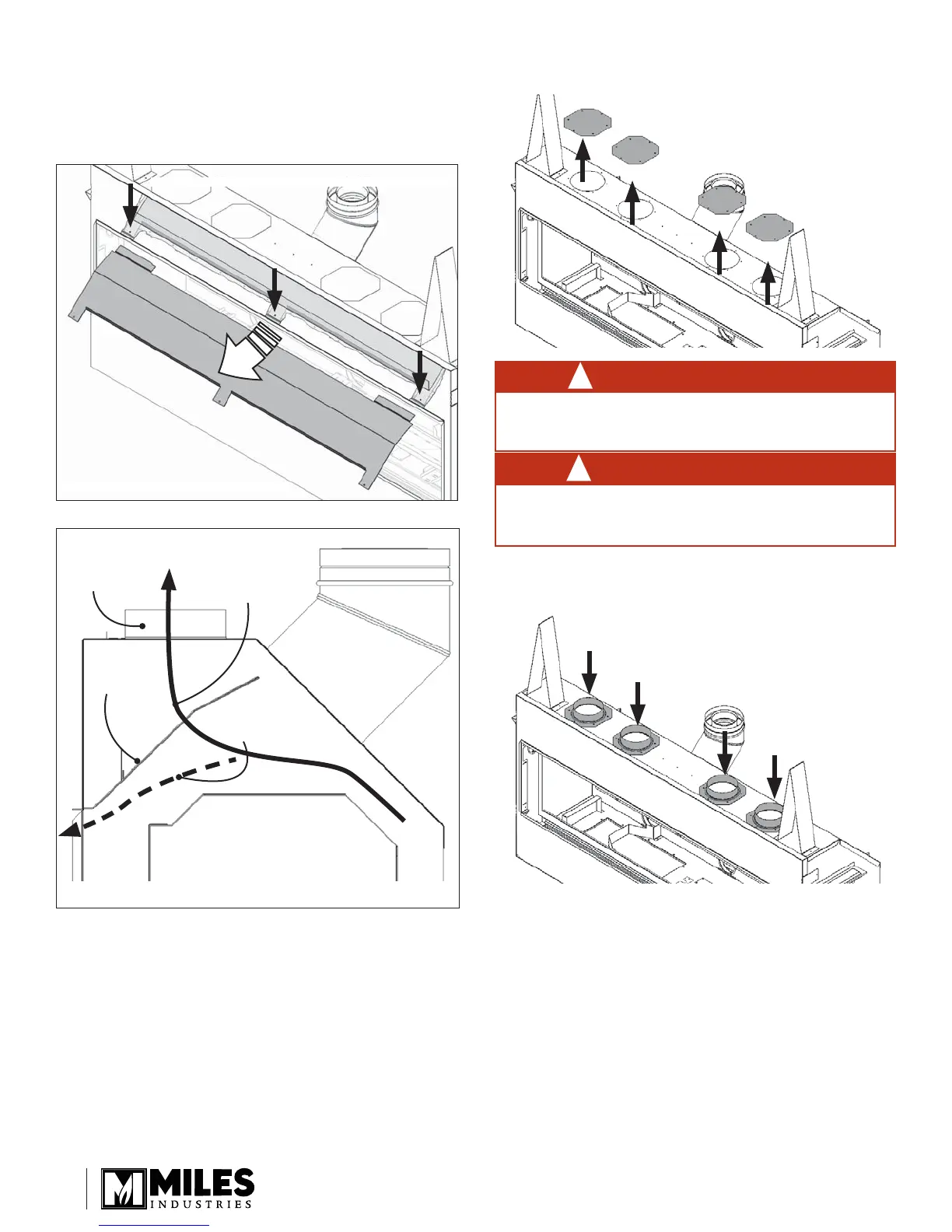

1. Enlevez le défl ecteur de convection de l’appareil.Il
est retenu par des vis situées juste derrière la paroi
avant de l’appareil (3 vis). Recyclez le défl ecteur
puisqu’il ne sera pas utilisé.
2. Enlevez les quatre couvercles du dessus de la
caisse de l’appareil (6 vis chacune).
3. Installez les quatre buses sur les trous maintenant
visibles (6 vis chacune).
4. Montez un encastrement sommaire à l’endroit
désiré—consultez les sections précédentes de ce
guide afi n de connaître les positions permises pour
le plenum et les dimensions d’encastrement.
AVERTISSEMENT
Les QUATRE (4) buses DOIVENT ÊTRE
RACCORDÉES AU(X) PLENUM(S).
AVERTISSEMENT
NE PAS INSTALLER le Ventilateur de
zone 1270RBK aux quatre buses
!
!
Enlevez le défl ecteur de convection
Paroi avant de l’appareil transparente pour clarifi cation
Défl ecteur de convection
Défl ecteur de
convection à
enlever
Débit d’air par
convection,
sans défl ecteur
Buse
Boîte de foyer
Coupe transversale
Débit d’air par
convection,
défl ecteur en place
