13
Plaque de nition 570
vendue séparément
Panneau de béton
Linteau
centre
d’évent
11/16” (17 mm) entre le
bas du foyer et le bas
de la devanture
Épaisseur de la plaque 570 :
1/2” (13 mm)
Min. 36” (0,9 m) des
matériaux combustibles
27-3/8” (696 mm)
31-1/8” (790 mm)
30” (762 mm)
36-1/2” (927 mm)
21-5/8” (549 mm)
25-1/4” (641 mm)
30-1/4” (768 mm) à la base du linteau
31” (787 mm) au dessus panneau béton
0
:
m)
bas de la plaque 570
bas de la devanture
3-5/16” (84 mm)
4” (102 mm) entre le bas
du foyer et le bas de la
plaque 570
Min. 1/2” (13 mm)
en bas de la devanture
pour circulation d’air
épaisseur du
panneau de
béton et du
panneau de
gypse : 1/2”
(13 mm)
épaisseur de la
nition du mur
par-dessus le
panneau de gypse :
max 1” (25 mm),
1/2” (13 mm) avec la
plaque 570
6-5/8”
(168 mm)
diamètre
3-5/8”
(92 mm)
7-1/8”
(181 mm)
2”
(51 mm)
22-1/2” (572 mm)
20” (508 mm)
12-3/4”
(324 mm)
à la
surface
de la
nition
du mur
dégagement minimum d’un mur
de côté : 2” (51 mm)
47-15/16” (1216,9 mm)
Surface des
poutres
du mur
33-15/16” (861,3 mm)
11-15/16”
(302,5 mm)
90°
A
B
Combustible
mantel
Face of
cement
board/
drywall

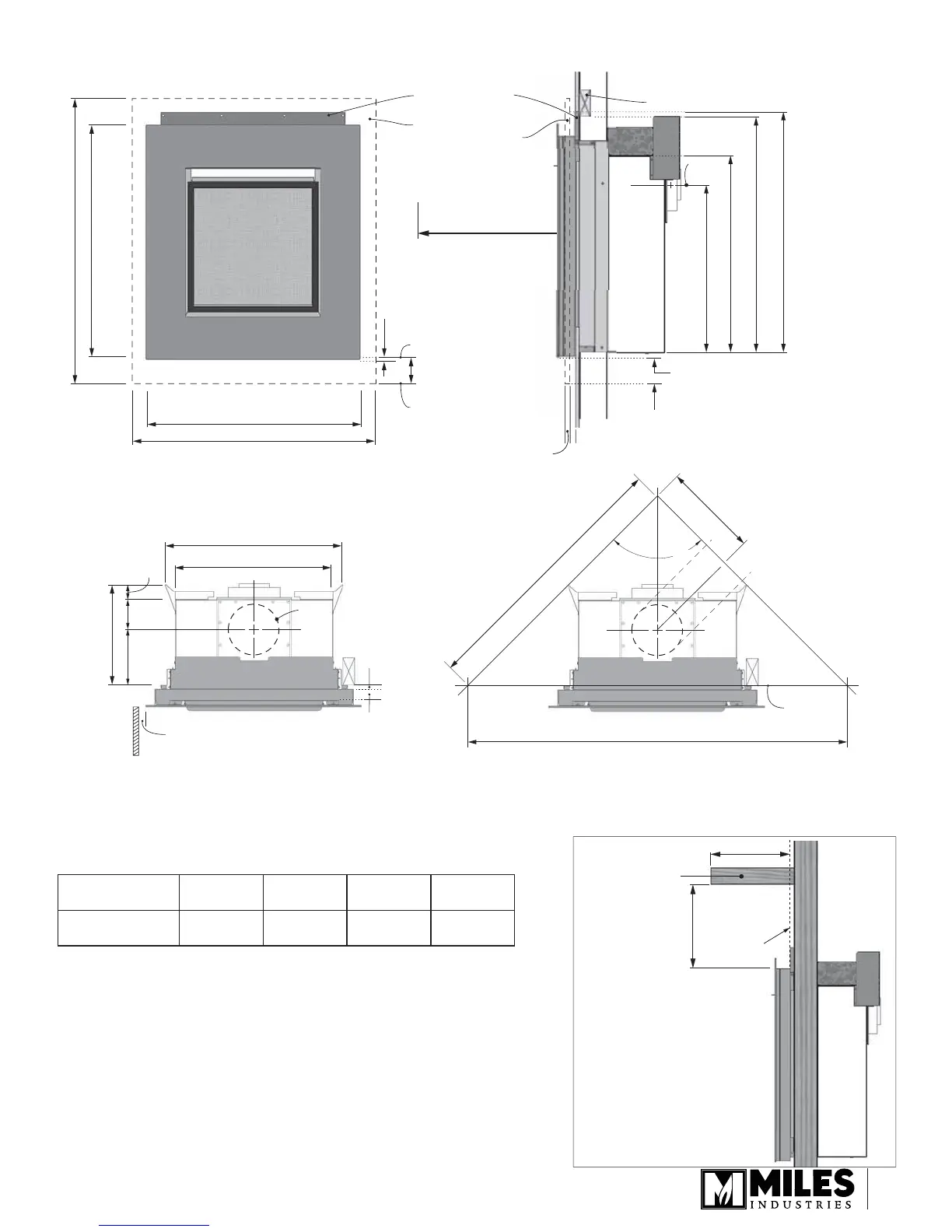

Dimensions et dégagements
Dégagements pour manteau ou tablette
Profondeur du
manteau ‘A
0–6”
(0–152 mm)
8”
(203 mm)
10”
(254 mm)
12”
(305 mm)
Hauteur du
manteau ‘B’
4”
(102 mm)
8”
(203 mm)
10”
(254 mm)
12”
(305 mm)
Côté droit
Manteau
ou tablette
combustible
Façade
du
panneau
de béton/
gypse
