vanEE HRV 60H - Pièces de Remplacement

VL0019

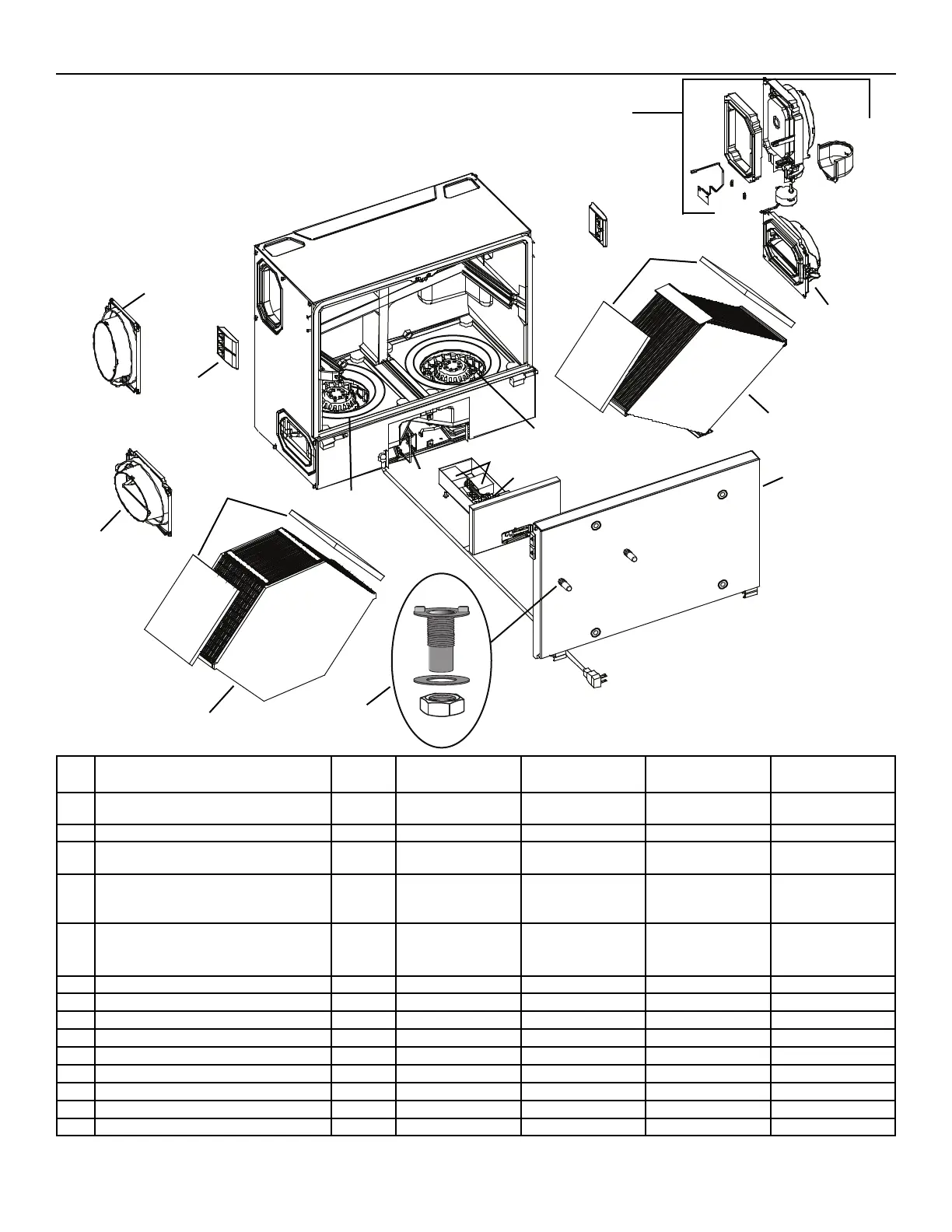

8. PIÈCES DE REMPLACEMENT
1
2
3
3
12
11
13
4
7
8
4
5
6
9
10
- 16 -
*PIÈCE NON ILLUSTRÉE.
** PRENDRE SOIN DE BIEN VÉRIFIER LA VALEUR DU CONDENSATEUR (AFFICHÉE SUR L'ÉTIQUETTE) AVANT DE COMMANDER.
RÉF.
N°
DESCRIPTION
NUMÉRO
DE PIÈCE
41500 VRC AVEC
BOUCHES SUR CÔTÉS
41502 VRC AVEC
BOUCHES SUR DESSUS
41504 VRE AVEC
BOUCHES SUR CÔTÉS
41506 VRE AVEC
BOUCHES SUR DESSUS
1
BOUCHE OVALE
(CONVIENT AUX CONDUITS DE 5 PO)
16040 1 1 1 1
2 LOQUETS DE PORTE AVEC VIS 16035 2 2 2 2
3
BOUCHE OVALE ET VOLET DE
BALANCEMENT INTÉGRÉ
16041 2 2 2 2
4
ASSEMBLAGE MOTEUR ET ROUE AVEC
LE CONDENSATEUR DU MOTEUR ET
L
’ANNEAU D’ADMISSION
16024 2 2 2 2
5
CONDENSATEUR 3 µF** (2)
CONDENSATEUR 5 µF** (2)
C
ONDENSATEUR 7 µF** (2)
17024
16042
16027
1 1 1 1
6 CARTE 16038 1 1 1 1
7 FILTRES EN MOUSSE POUR VRE 16031 S/O S/O 2 2
8 NOYAU VRE (AVEC 2 FILTRES EN MOUSSE) 16033 S/O S/O 1 1
9 ENSEMBLE POUR DRAINAGE 03203 1 1 S/O S/O
10 PORTE ASSEMBLÉE 16094 1 1 1 1
11 NOYAU VRC (AVEC 2 FILTRES EN MOUSSE) 16034 1 1 S/O S/O
12 FILTRES EN MOUSSE POUR VRC 16032 2 2 S/O S/O
13 ASSEMBLAGE BOUCHE-VOLET MOTORISÉ 16029 1 1 1 1
14* TRANSFORMATEUR 16039 1 1 1 1
