Vertex Standard VX-420 Series Service Manual

22

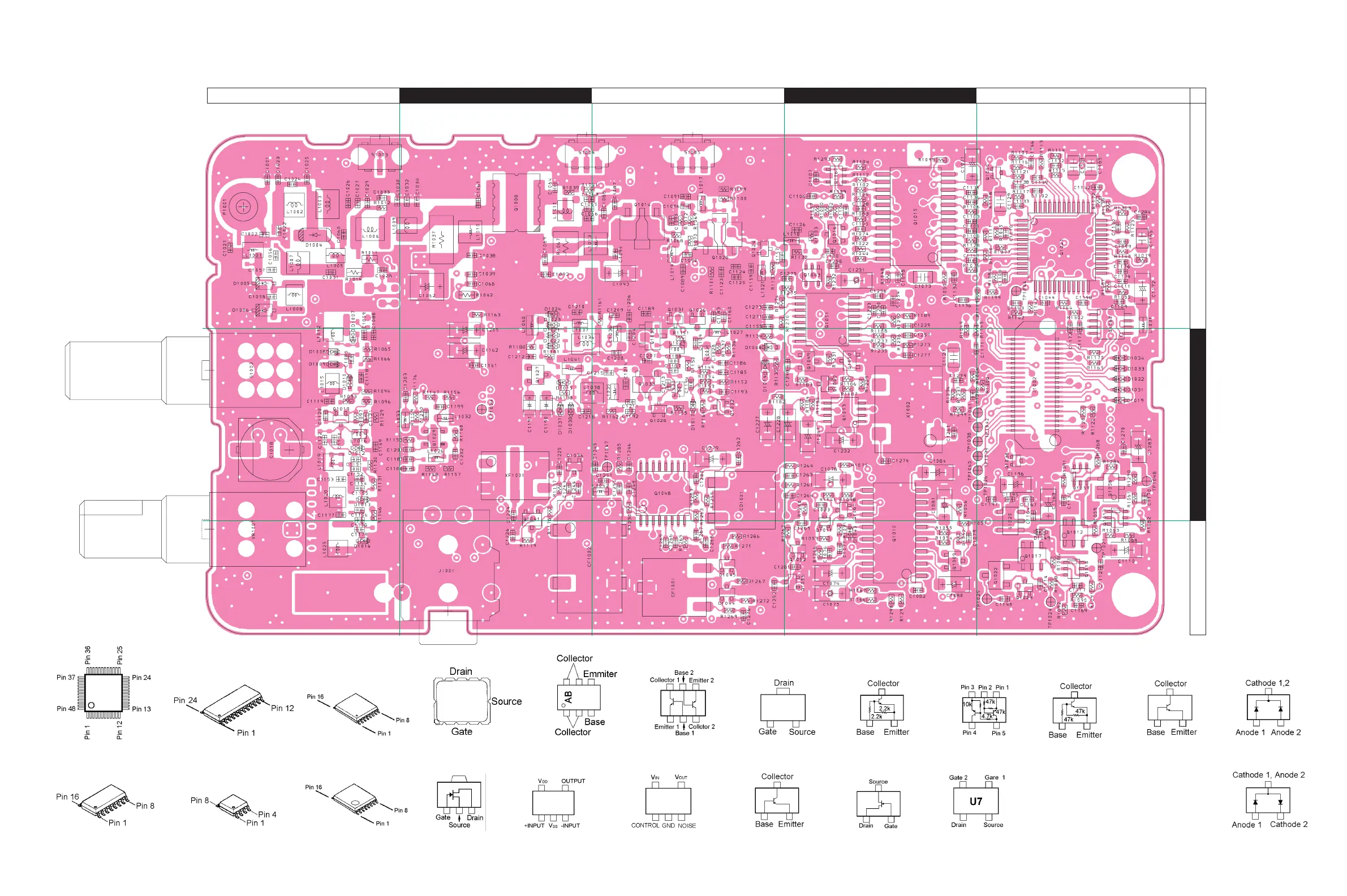

MAIN Unit (Lot. 1~2)
Side B
db
c
1
3
2
a
e
DA221 (K)
(D1036)
DAN222 (N)
(D1044, 1045)
2SC4154E (LE)
(Q1016, 1027)
2SC5005 (73)
(Q1026)
2SC5006 (24)
(Q1019)
2SC4215Y (QY)
(Q1041)
2SC5226 (R22)
(Q1033)
2SC5227 (LN)
(Q1020)
2SA1602A (MF)
(Q1009)
LA8630M
(Q1010)
2SK210GR (YG)
(Q1030)
AK2342B
(Q1021)
RD01MUS1
(Q1014)
RD07MVS1
(Q1008)
DTB123EK (F12)
(Q1022)
TA31136FN
(Q1048)
M62364FP
(Q1015)
Parts Layout
MB15A01PFV1
(Q1051)
NJU7007F2-TE1
(Q1060)
DTC144EE (26)
(Q1028, 1031, 1032,
1052, 1056, 1061)
UMC5N (C5)
(Q1043)
CPH6102 (AB)
(Q1012, 1017, 1058)
3SK320 (U7)
(Q1029)
TC7W74FU
(Q1062)
NJM2871AF35
(Q1025)
UMX1N (X1)
(Q1013, 1018, 1059)
2SK3541
(Q1011, 1038,
1055)
