Vertex Standard VXR-9000 Service Manual

H-12
MAIN Unit (Lot. 25~)
VXR-9000 UHF Service Manual

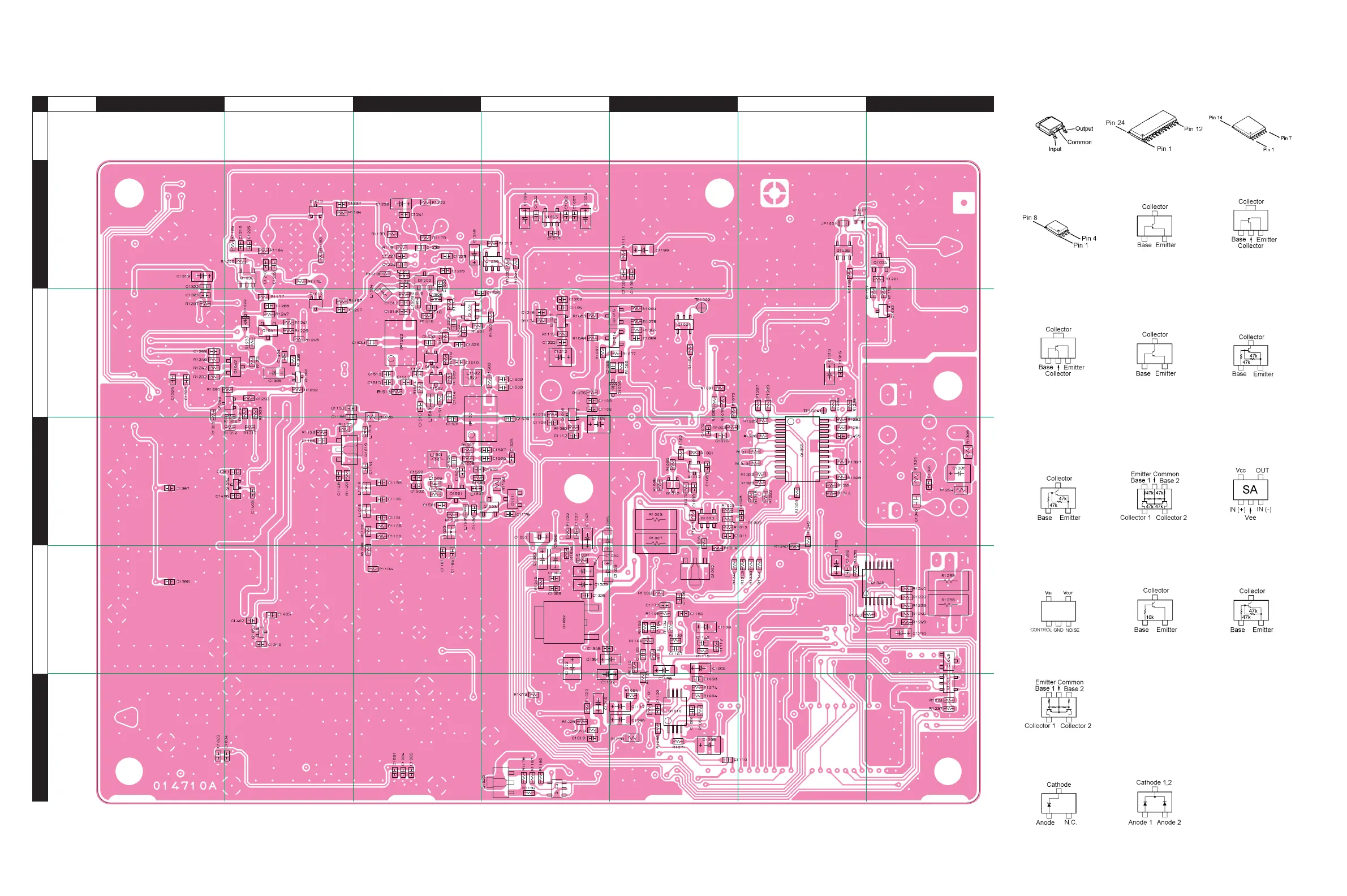

Parts Layout (Side B)
1
3
5
2
4
ba dc fe
g
2SB1122S (BE)
(Q1029)
2SC2712GR (LG)
(Q1015, 1042)
2SC2812 (LG)
(Q1023)
2SC4116GR (LG)
(Q1016, 1027, 1058,
1504)
FMG2 (G2)
(Q1044)
HZM5.6NB2 (562)
(D1011)
MA142WK (MU)
(D1012, 1013)
2SC3357 (RK)
(Q1019)
2SD1664 (DA)
(Q1002)
2SC5226 (R22)
(Q1502)
BU4066BCFV
(Q1040)
L78M05T
(Q1062)
M62364FP
(Q1055)
NJM2904V
(Q1010)
TA75S01F (SA)
(Q1003)
TAR5S30
(Q1005)
UN5213 (8C)
(Q1032)
UN5215 (8E)
(Q1013)
2SA1162GR (SG)
(Q1014, 1041)
2SA1179 (M6)
(Q1034)
2SA1586Y (SY)
(Q1012)
XN1213 (9L)
(Q1024, 1031, 1035,
1036, 1039, 1501)
DTA144EE (16)
(Q1037)
DTC144EE (26)
(Q1053, 1054, 1060)
DTC144EK (26)
(Q1043)
