11
HMX1080/HMX2080 使用手册

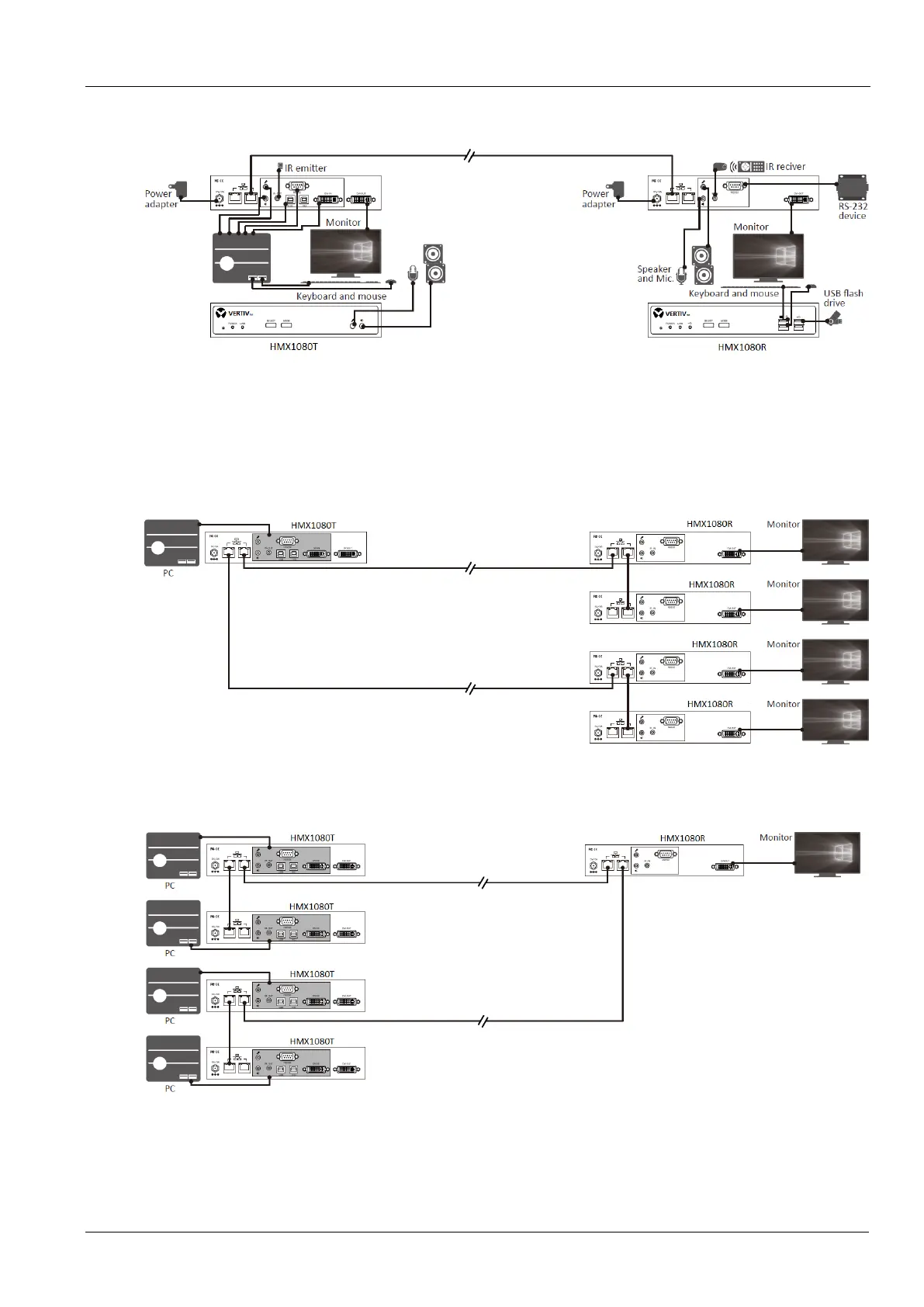

单一发送器和单一接收器连接（1 控 1）
图6-2 1 控 1
单一发送器和多台接收器连接（多控 1）
下列插图仅为 HMX1080 连接示意图，而且只有标示发送器和接收器的线路连接。如欲知道其他周边的连接，请参阅单
一发送器和单一接收器连接。关于 HMX2080 的联机方式，则与 HMX1080 雷同。
图6-3 多控 1
多台发送器和单一接收器连接（1 控多）
图6-4 1 控多
