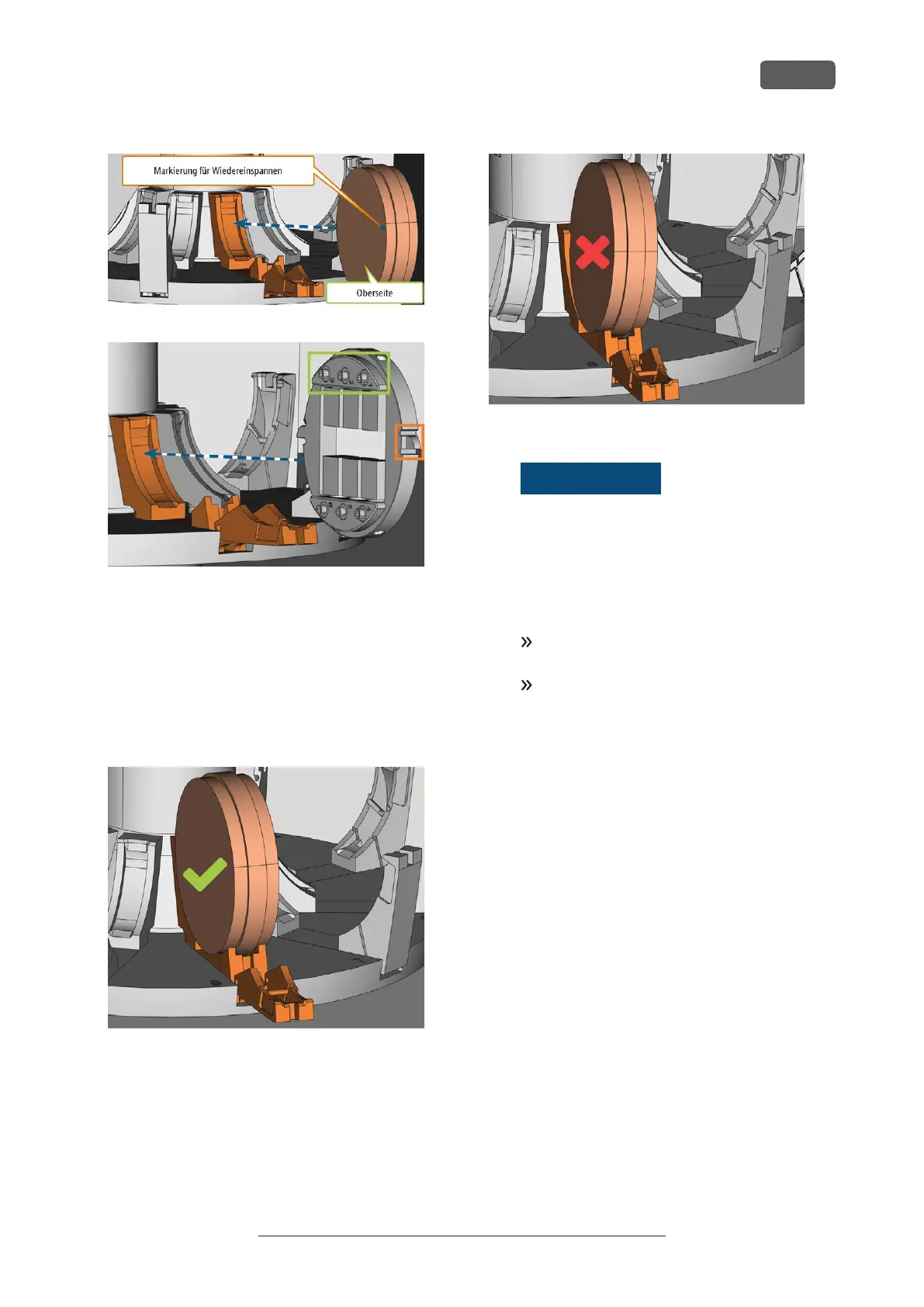

ABB. 53 (A) EINE RONDE IN DIE WECHSELPOSITION EINSETZEN; (B)
EINEN BLOCKHALTER IN DIE WECHSELPOSITION EINSETZEN
(BLOCKPOSITIONEN 1 – 3 GRÜN MARKIERT, VORDERE
POSITIONIERHILFE ORANGE MARKIERT)
7. Setzen Sie die Ronde oder den Blockhalter in die
Wechselposition des Rohlingswechslers ein. Stellen
Sie sicher, das die Position vollkommen aufrecht
und nicht schräg ist. Ansonsten wird der Lade-
vorgang fehlschlagen.
ABB. 54 (A) EINE RICHTIG EINGESETZTE RONDE; (B) EINE RONDE IN
SCHRÄGER POSITION
HINWEIS
Beschädigung des
Rohlings, Blockhalters
oder des Klemmhebels bei unsachgemäßer
Handhabung
Wenn Sie den Klemmhebel gegen den Rohling
oder Blockhalter schnappen lassen, kann der
Klemmhebel den Rohling oder Blockhalter beschä-
digen und/ oder der Klemmhebel kann beschä-
digt werden.
Lassen Sie den Klemmhebel nicht gegen den
Rohling oder Blockhalter schnappen.
Führen Sie den Klemmhebel langsam nach
oben gegen den Rohling oder Blockhalter.
8. Fixieren Sie den Rohlings- oder Blockhalter, indem
Sie den Klemmhebel dagegen führen.
9. Um einen korrekten Sitz zu gewährleisten, drücken
Sie den Rohling oder den Blockhalter leicht nach
unten.
10. Ronden: Wenn die Ronde für das Wie-
dereinspannen markiert wurde, drehen Sie die
Ronde leicht, bis die Markierung in der ent-
sprechenden Öffnung im Klemmhebel liegt ( Abb.
55 auf der nächsten Seite).
