5.4.3 Régler la pression d'air avec le régu-
lateur d'air comprimé
Le réglage de la pression d'air n'est nécessaire que si la
pression d'air indiquée par le manomètre ne se situe
pas entre le niveau de pression d'air maximal et
minimal. Vous pouvez trouver des valeurs spécifiques
et des informations supplémentaires sur les prérequis
dans le chapitre concernant les données techniques.

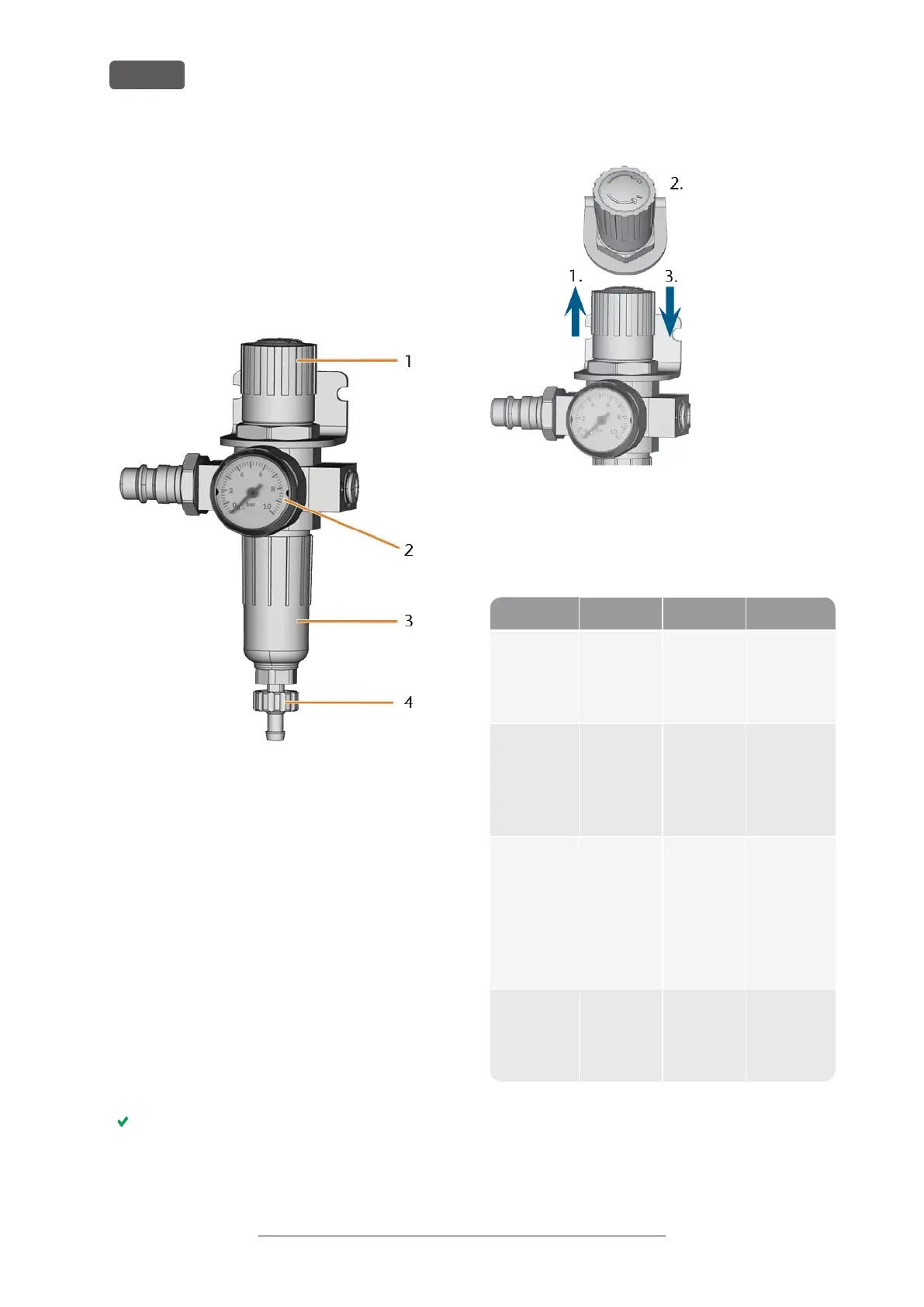

FIG. 13 RÉGULATEUR D'AIR COMPRIMÉ: RÉGULE ET SURVEILLE LA PRESSION
D'AIR
1. Bouton rotatif pour l'ajustement de la pression
2. Manomètre pour surveiller la pression d'air sortante
3. Bol du séparateur d'eau
4. Vis de décharge
1. Tirez légèrement vers le haut le bouton rotatif situé
sur le dessus du régulateur d'air comprimé.
2. Tournez la poignée de rotation dans la direction
souhaitée:
n
Tournez-la vers le «+» afin d'augmenter la
pression
n
Tournez-la vers le «-» afin de diminuer la
pression
3. Poussez le bouton rotatif vers le bas à nouveau.
La poignée est verrouillée et ne peut pas être modi-
fiée par inadvertance.
FIG. 14 RÉGLER LA PRESSION D'AIR
5.5 Installer le système d'extraction
d'air
Composants du système d'extraction d'air:
Composant Source Requis ? Préalable
Unité
d'aspiration
incl. tuyau
d'aspiration
Service à la
clientèle,
revendeurs
spécialisés
Oui –
Unité de
commutation
Service à la
clientèle
*
Non Câble de
données de
l'unité
d'aspiration
non utilisé
Câble de
données des
unités
d'aspiration
supportées
Fabricant de
l'unité
d'aspiration
Non Unité
d'aspiration
prise en
charge;
unité de
commutation
non utilisée
Connexion
tuyau
Service à la
clientèle
Si le tuyau
d'aspiration
ne convient
pas
–
*
L'unité de commutation n'est pas disponible dans
toutes les régions du monde.
5.5.1 Exigences pour l'unité d'aspiration
Vous pouvez trouver des valeurs spécifiques et des
informations supplémentaires sur les prérequis dans le
Original Operating Instructions:R5
Version: 16/12/2021
R5 – Installer la machine
FR 24
