VHF R5 - Montage de Blocs Sur Le Porte-Blocs; Monter Et Démonter des Pièces Brutes

6.7 Monter et démonter des pièces
brutes
La machine peut traiter les pièces brutes suivantes:
n
Disques avec un diamètre de 98,5mm à 98,8mm
n
Blocs, max. taille: 45x 20x 20mm (L/P/H)
n
Piliers préfabriqués
*
*
nécessite un équipement supplémentaire
Vous pouvez obtenir de l'équipement supplé-
mentaire auprès du service à la clientèle.
Comment monter les différents types de
pièces brutes
Type de
pièce brute
Support
requis?
Comment monter
Disques Non Disques >> Support de
pièces brutes
ou
Disques >> Magasin de
pièces brutes
Blocs Oui Blocs >> Porte-bloc >>
Support de pièces brutes
ou
Blocs >> Porte-bloc >>
Magasin de pièces brutes
Piliers préfa-
briqués
Oui Piliers préfabriqués >>
Support de pilier préfa-
briqué >> Support de pièces
brutes
ou
Piliers préfabriqués >>
Support de pilier préfa-
briqué >> Magasin de pièces
brutes
6.7.1 Montage de blocs sur le porte-blocs
Vous pouvez monter jusqu'à 6 blocs sur le porte-bloc.
Le type de bloc, le nombre de blocs et les posi-
tions de blocs doivent correspondre à la tâche
correspondante dans DENTALCAM.

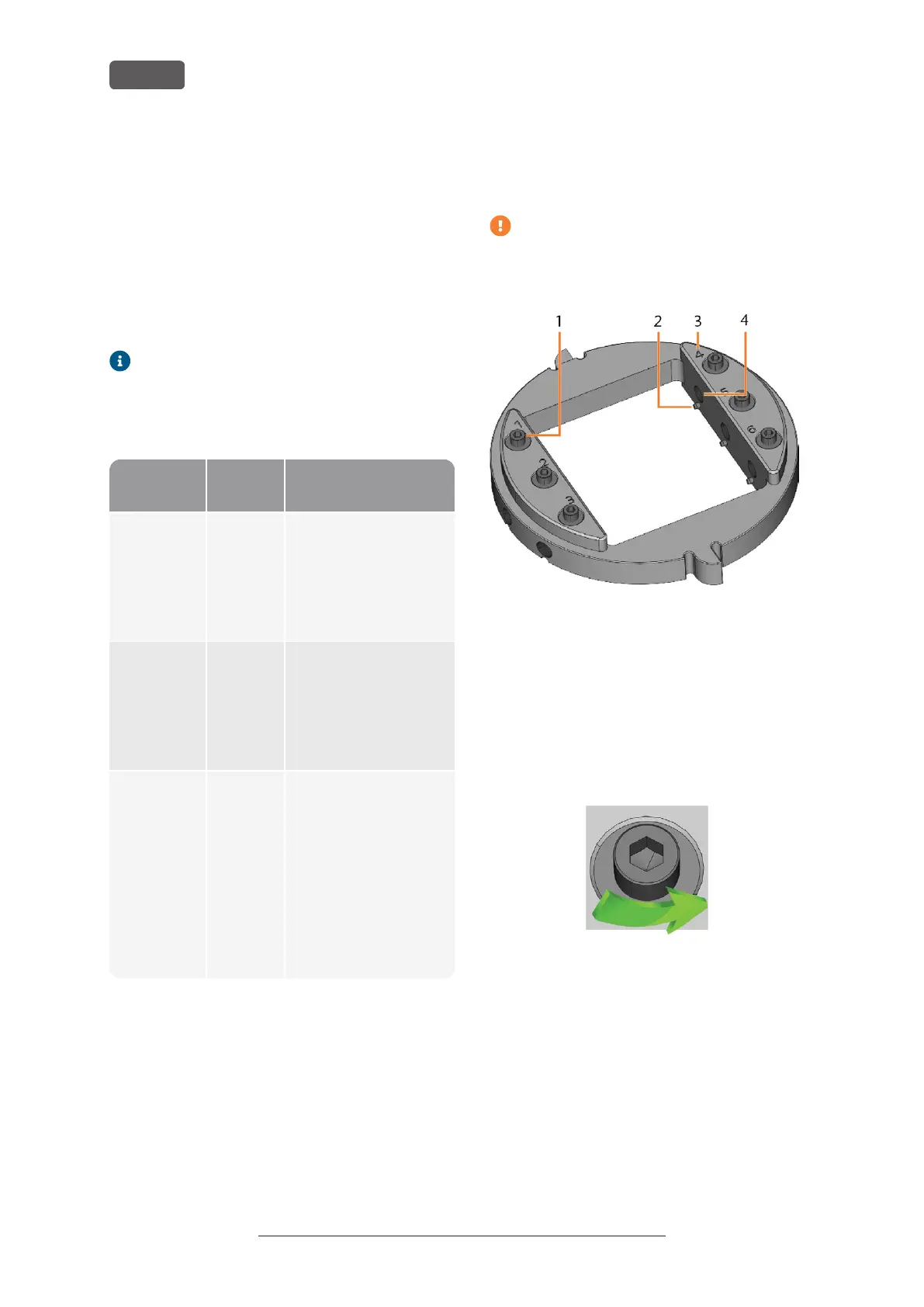

FIG. 43 LE PORTE-BLOCS R5
1. Vis de fixation (x 6)
2. Goupille de positionnement (x 6)
3. Numéros de position (1-6)
4. Trou pour les arbres de blocs (x 6)
1. Utilisez la clé dynamométrique fournie pour des-
serrer la vis de fixation à la position souhaitée.
FIG. 44 DÉVISSER LA VIS À LA POSITION SOUHAITÉE
2. Si la pièce brute est une pièce brute multicouche,
orientez la pièce brute de façon à ce que la couche
de couleur supérieure soit sur le dessus.
3. Positionnez le bloc de manière à ce que la goupille
de positionnement du porte-blocs se trouve dans la
rainure de l'arbre du bloc.
Original Operating Instructions:R5
Version: 16/12/2021
R5 – Fonctionnement: Préparer les tâches
FR 40
