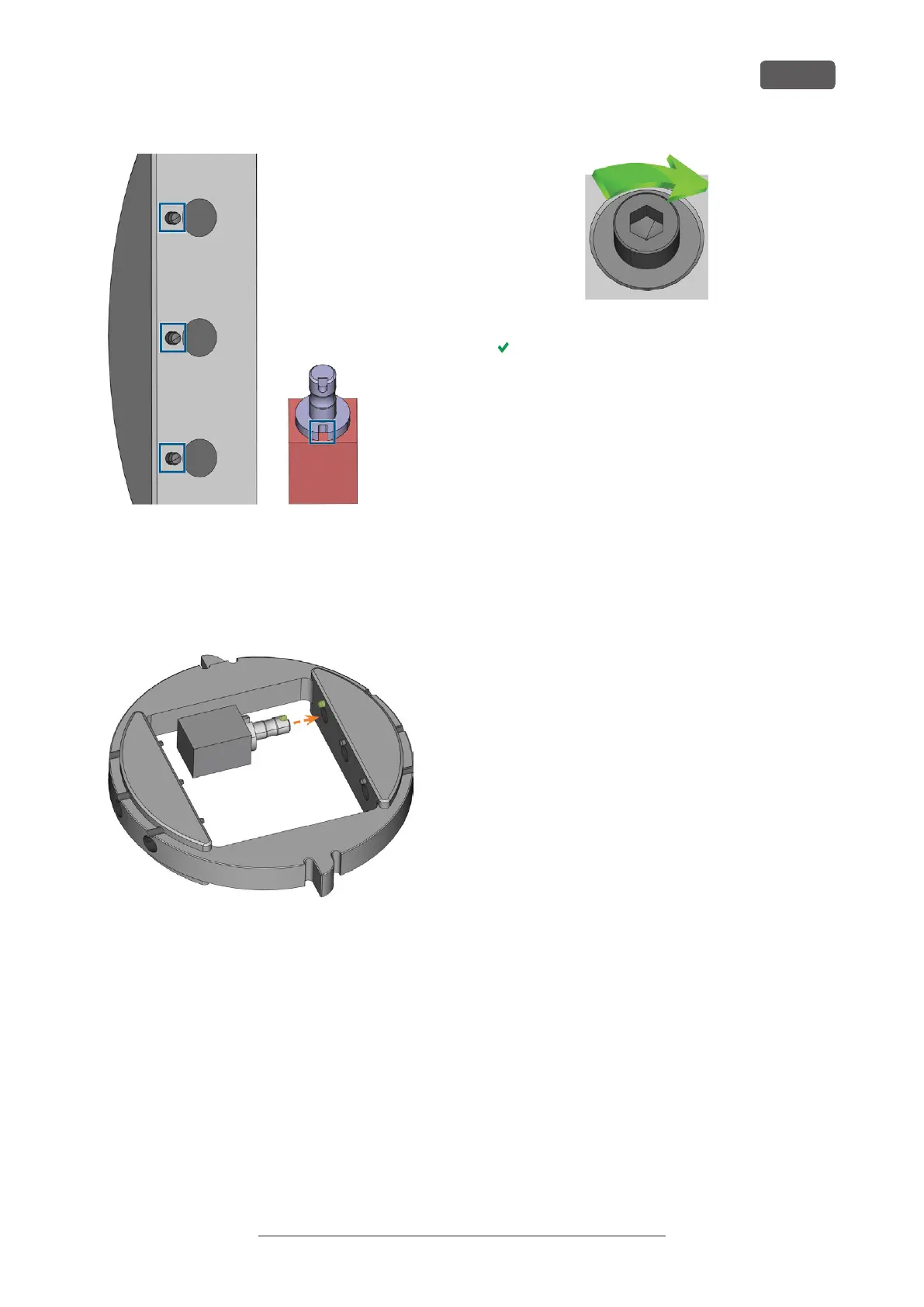

FIG. 45 LES GOUPILLES DE POSITIONNEMENT (REPÈRES DE GAUCHE)
DOIVENT SE TROUVER DANS LA RAINURE DE L'ARBRE (REPÈRE DE
DROITE)
4. Insérez l'arbre du bloc dans la position souhaitée
dans le porte-blocs jusqu'à ce qu'il soit bien en
place.
FIG. 46 INSÉRER UN BLOC DANS LE SUPPORT À BLOCS (ICI MONTRÉ
DU DESSOUS; RAINURE ET TIGES DE POSITIONNEMENT MARQUÉES EN
VERT)
5. Utilisez la clé dynamométrique fournie pour fixer le
bloc avec la vis de fixation correspondante. Res-
serrez la vis fermement.
FIG. 47 VISSER LA VIS POUR IMMOBILISER LE BLOC
Vous pouvez maintenant monter le porte-bloc.
