7.6 Libérer un magasin d'outils blo-
qué
Si un magasin d'outils est resté coincé sur le support,
utilisez la vis sans tête et la clé Allen fournies dans le
boîtier d'accessoires pour libérer le magasin d'outils:
1. Ayez à portée de main:
n
La vis sans tête fournie
n
La clé Allen fournie
n
Un outil plat et émoussé (par exemple, un
tournevis plat)
2. Ouvrez la porte de la chambre de travail.
3. Retirez les résidus d'usinage du magasin d'outils.
4. Utilisez l'outil plat et émoussé pour retirer le capu-
chon de protection et mettez le capuchon de côté
mais gardez-le à portée de main.

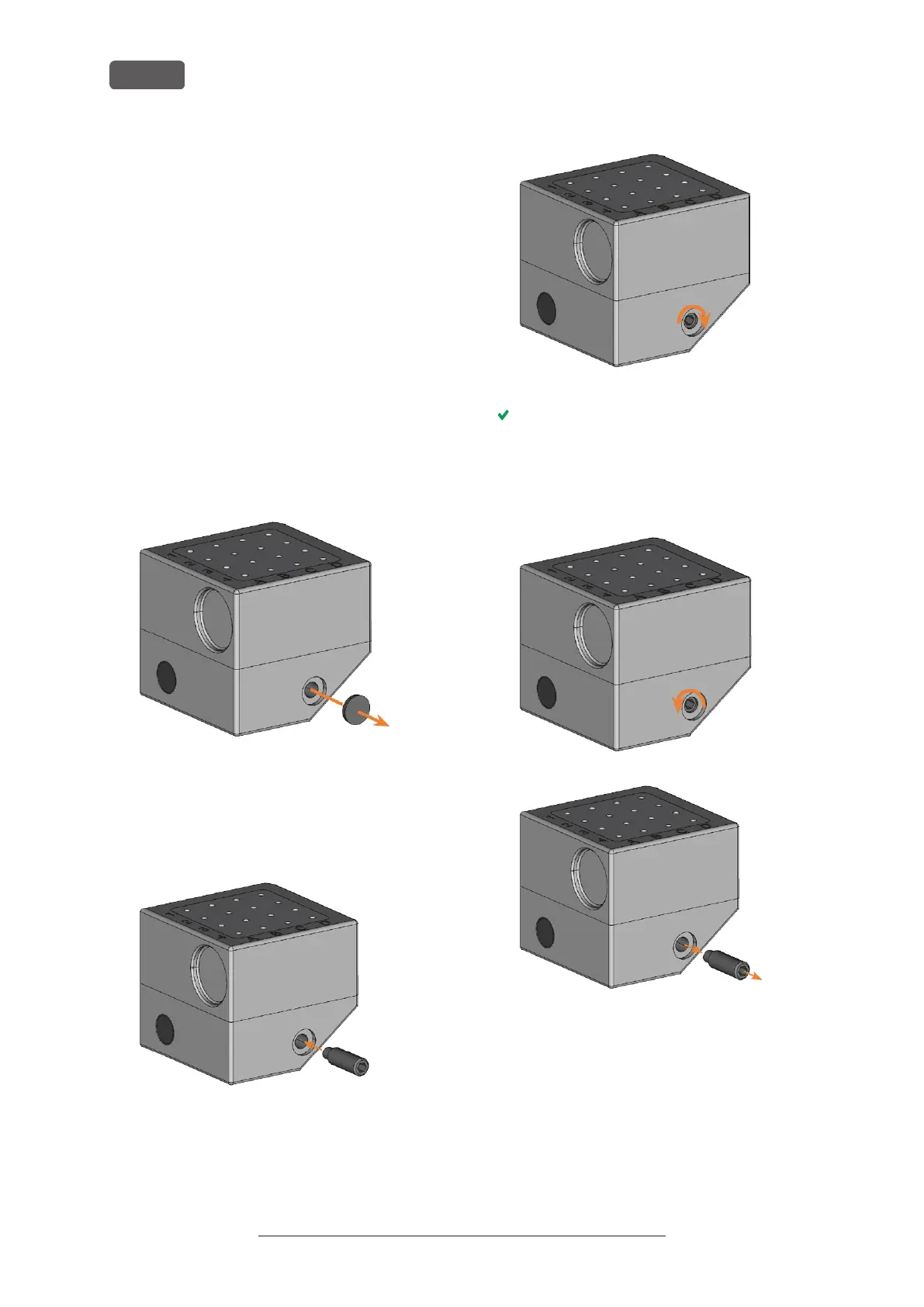

FIG. 63 RETRAIT DU CAPUCHON DE PROTECTION
5. Orientez la vis sans tête de manière à ce que la tête
de la vis soit dirigée vers vous et placez-la dans
l'ouverture.
6. Vissez la vis sans tête avec la clé Allen.
FIG. 64 VISSAGE DE LA TIGE FILETÉE
Le magasin d'outils est libéré.
7. Retirez le magasin d'outils du support de magasin
d'outils.
8. Avec la clé Allen, dévissez la vis sans tête et retirez-
la du magasin de l'outil.
FIG. 65 DÉVISSAGE ET RETRAIT DE LA TIGE FILETÉE
9. Couvrez l'ouverture avec le capuchon de pro-
tection. Si le bouchon est endommagé, utilisez le
bouchon de rechange fourni (7,5mm).
