chapitre concernant les données techniques. Carac-
téristiques techniques – sur la page 17.
Utilisez uniquement un dispositif d'aspiration ayant
les propriétés suivantes:
n
Conçu pour une utilisation commerciale dans le
secteur dentaire
n
Équipé d'un filtre de la classe de filtration M
n
Équipé de dispositifs de sécurité qui vous pro-
tègent des décharges statiques (p.ex., par un
tuyau d'aspiration antistatique)
5.5.2 Installation de l'unité d'aspiration
Vous pouvez installer l'unité d'aspiration comme suit:
1. Lisez la documentation relative à l'unité
d'aspiration. Respectez à tout moment les
consignes d'utilisation et de sécurité.
2. Vérifiez si la connexion du tuyau d'aspiration a un
diamètre extérieur de 45mm. Si le diamètre est dif-
férent, réglez le tuyau ou utilisez la connexion de
tuyau en option.
3. Insérez le tuyau d'aspiration de l'unité d'aspiration
dans l'ouverture pour l'extraction de l'air de la
machine. Assurez-vous que le tuyau d'aspiration est
correctement installé.

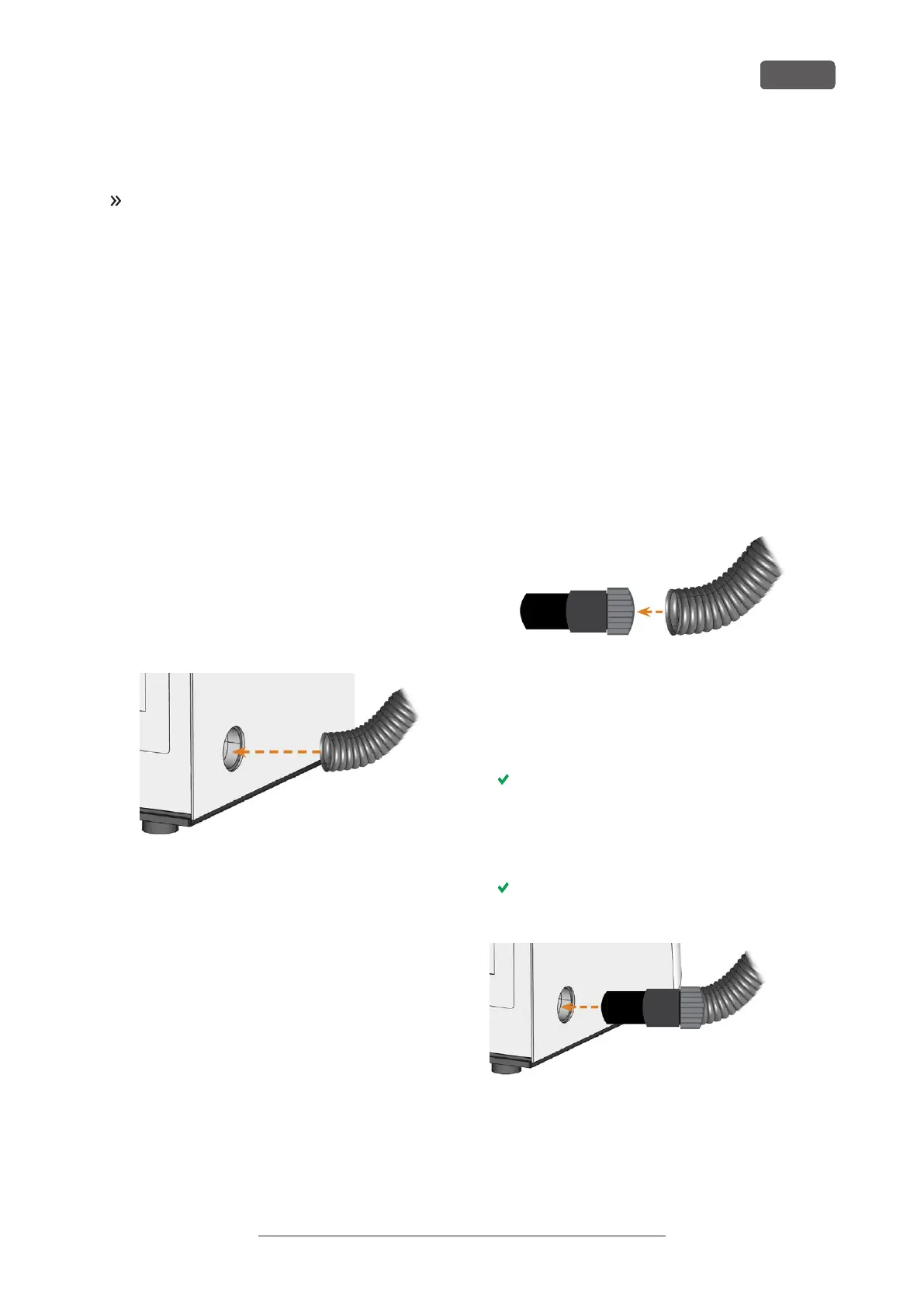

FIG. 15 INSÉRER LE TUYAU D'ASPIRATION DANS LA MACHINE
4. Si vous voulez que la machine allume et éteigne
automatiquement l'unité d'aspiration, choisissez
l'une des options suivantes:
n
Installez l'unité de commutation (équipement
supplémentaire). L'unité de commutation
n'est pas disponible dans toutes les régions
du monde.
n
Connectez un câble de données fourni par le
fabricant de l'unité d'aspiration au port de
données de l'unité d'aspiration de la
machine. Le mode d'emploi de l'unité
d'aspiration devrait contenir des détails
supplémentaires.
5. Poursuivez l'installation de l'unité d'aspiration
comme décrite dans la documentation de l'unité.
5.5.3 Connexion du tuyau d'aspiration avec
la connexion du tuyau en option
Si vous ne pouvez pas connecter le tuyau d'aspiration
de l'unité d'aspiration directement à la machine,
installez la connexion de tuyau comme suit:
1. Procurez-vous la connexion de tuyau auprès du ser-
vice à la clientèle.
2. Tournez le filetage de la connexion du tuyau dans
le sens inverse des aiguilles d'une montre jusqu'à
ce que la connexion soit complètement ouverte.
Si le filetage se détache de la connexion du tuyau,
placez-le à nouveau sur la connexion et tournez-le
une fois dans le sens des aiguilles d'une montre
pour qu'il soit vissé à nouveau sur la connexion.
3. Insérez complètement le tuyau d'aspiration du dis-
positif d'aspiration dans la connexion de tuyau sur
le côté du filetage.
FIG. 16 INSÉRER LE TUYAU D'ASPIRATION DANS LA CONNEXION DU
TUYAU
4. Tournez le filetage de la connexion du tuyau dans
le sens des aiguilles d'une montre aussi loin que
possible.
Le tuyau d'aspiration est fixé fermement à la
connexion du tuyau
5. Insérez la connexion de tuyau dans l'ouverture du
système d'extraction d'air de la machine. Assurez-
vous qu'il soit fermement connecté.
L'installation du tuyau d'aspiration avec la
connexion de tuyau facultative est terminée.
FIG. 17 INSÉRER LA CONNEXION DE TUYAU DANS L'OUVERTURE DU SYSTÈME
D'EXTRACTION D'AIR
5.5.4 Installer l'unité de commutation
Si vous voulez que la machine allume et éteigne auto-
matiquement l'unité d'aspiration, mais qu'aucun câble
de données n'est disponible, vous pouvez utiliser
R5 – Installer la machine
FR 25
