15. Remplissez le réservoir avec du liquide de refroi-
dissement frais.
16. Réinsérez le réservoir de liquide de refroidissement
jusqu'à ce que le réservoir soit correctement fixé à
la machine.
8.12 Remplacement du joint et des
valves du support de pièces brutes
Si le support de pièces brutes ne soutient plus correc-
tement les pièces brutes, remplacer son joint et ses
valves peut résoudre le problème.
1. Ayez à portée de main:
n
Un chiffon humide
n
Kit d'entretien pour le porte-pièce
2. Ouvrez la porte de la chambre de travail.
3. Déplacez et inclinez manuellement le support de
pièces brutes vers l'avant de la machine jusqu'à ce
que vous puissiez atteindre les vis de la sangle de
maintien.

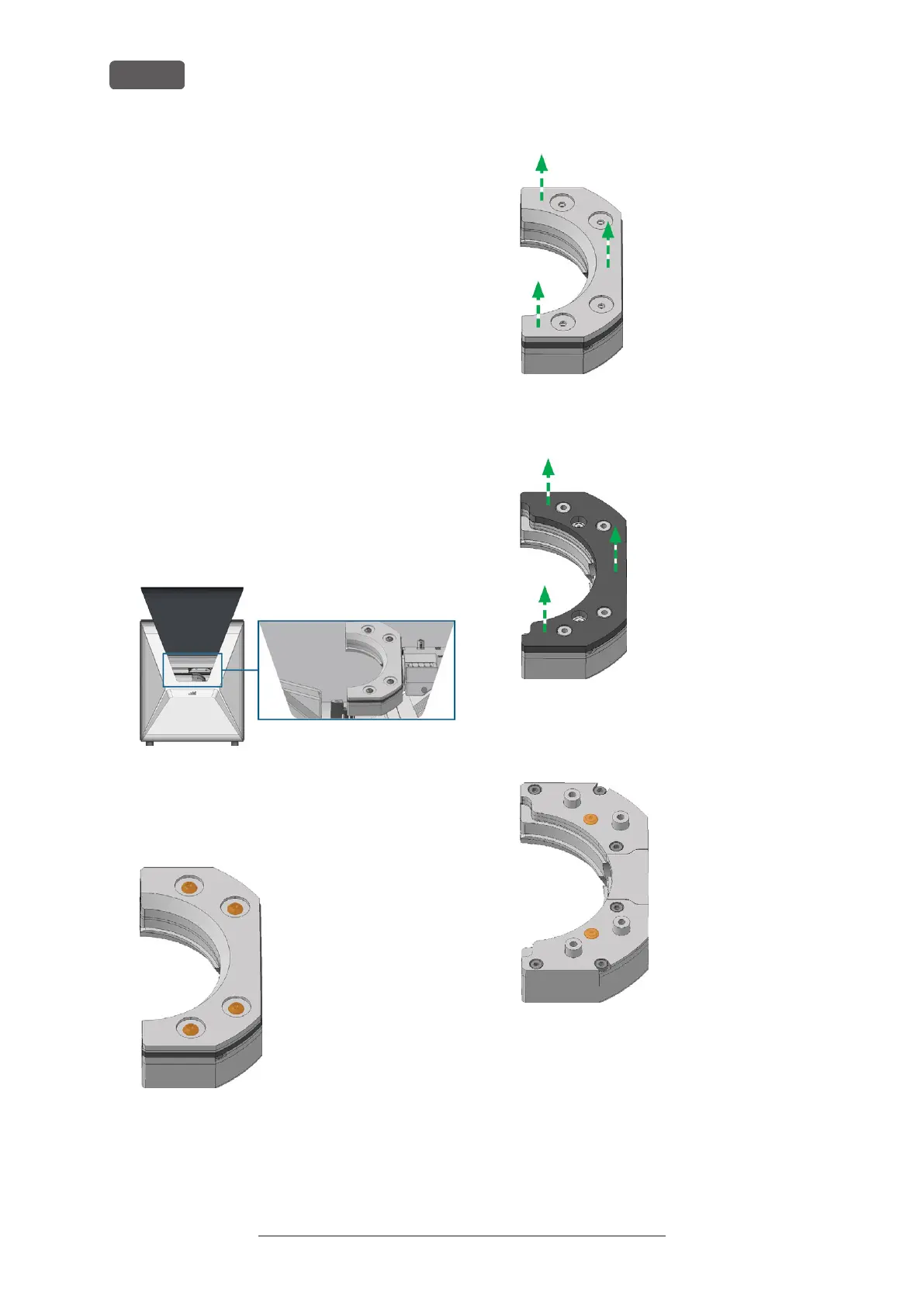

FIG. 98 DÉPLACEMENT DU SUPPORT DE PIÈCES BRUTES
4. Desserrez les 4vis (marqué en orange) qui servent
à fixer la sangle de maintien du support de pièces
brutes.
FIG. 99 VIS DE LA SANGLE DE MAINTIEN
5. Soulevez la sangle de maintien.
FIG. 100 LEVAGE DE LA SANGLE DE MAINTIEN
6. Soulevez le joint.
FIG. 101 LEVAGE DU JOINT.
7. Retirez manuellement les deux valves (marqué en
orange).
FIG. 102 VALVES
8. Nettoyez soigneusement le support de pièces
brutes avec un chiffon humide et une brosse.
