7.6 Ein festsitzendes Werk-
zeugmagazin lösen
Falls ein Werkzeugmagazin am Halter hängen bleibt,
lösen Sie das Werkzeugmagazin mit der mitgelieferten
Madenschraube und dem Inbusschlüssel im Zube-
hörkoffer:
1. Halten Sie bereit:
n
Die mitgelieferte Madenschraube
n
Der mitgelieferte Inbusschlüssel
n
Ein flaches stumpfes Werkzeug (z. B. ein
Schlitzschraubendreher)
2. Öffnen Sie die Arbeitsraumtür.
3. Entfernen Sie die Bearbeitungsrückstände vom
Werkzeugmagazin.
4. Entfernen Sie die Schutzkappe mit dem flachen
stumpfen Werkzeug und legen Sie die Kappe in
Reichweite beiseite.

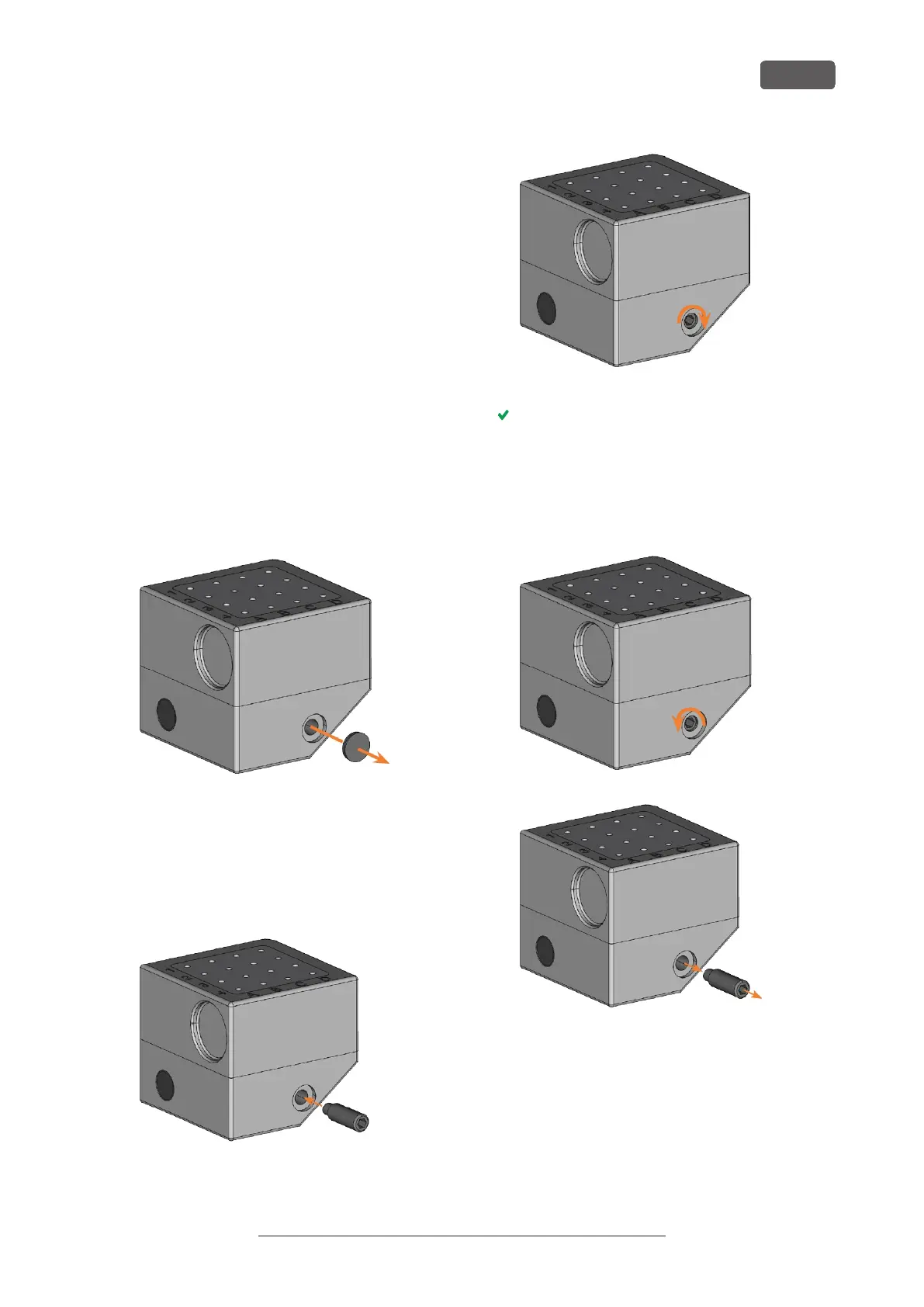

ABB. 63 ENTFERNEN DER ABDECKKAPPEN
5. Richten Sie die Madenschraube so aus, dass der
Schraubenkopf zu Ihnen zeigt, und setzen Sie ihn in
die Öffnung ein.
6. Schrauben Sie mit dem Inbusschlüssel die Maden-
schraube ein.
ABB. 64 GEWINDESTIFT EINSCHRAUBEN
Das Werkzeugmagazin wird freigegeben.
7. Entfernen Sie das Werkzeugmagazin aus dem Werk-
zeugmagazinhalter.
8. Lösen Sie mit dem Inbusschlüssel die Maden-
schraube und entfernen Sie sie aus dem Werk-
zeugmagazin.
ABB. 65 DEN GEWINDESTIFT ABSCHRAUBEN UND ENTFERNEN
9. Bedecken Sie die Schraubenöffnung mit der Schutz-
kappe. Wenn die Kappe beschädigt ist, verwenden
Sie eine mitgelieferte Ersatzkappe (7,5 mm).
