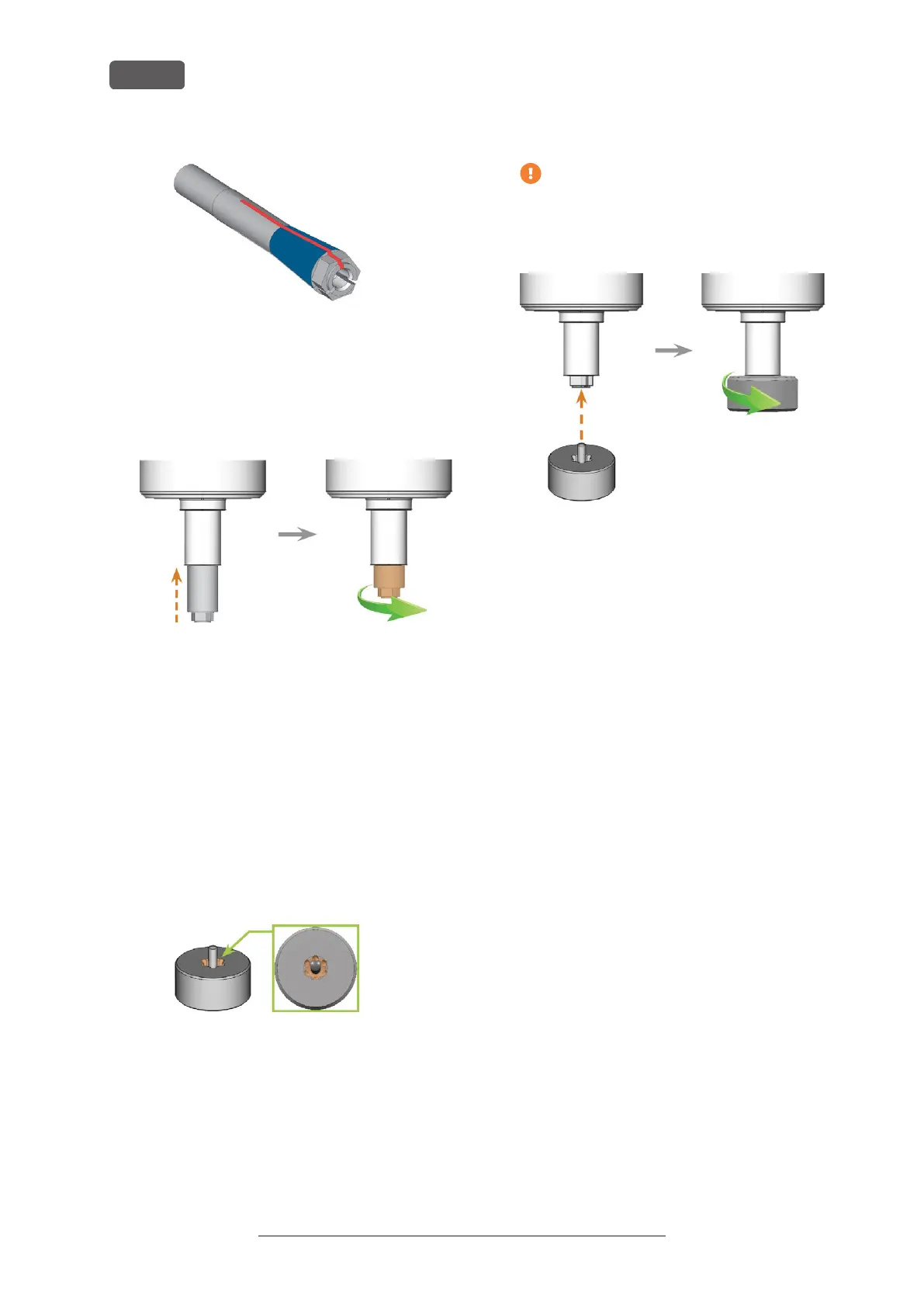

ABB. 87 DIE SPANNZANGE EINFETTEN; EINZUFETTENDE OBERFLÄCHE
IST BLAU MARKIERT; SCHLITZ, DER NICHT EINGEFETTET WERDEN DARF,
IST ROT MARKIERT
15. Setzen Sie die Spannzange in die Spindel ein.
Schrauben Sie die Spannzange ein, indem Sie sie
mit Ihrer Hand gegen den Uhrzeigersinn drehen.
ABB. 88 SPANNZANGE (ORANGE MARKIERT IN DER RECHTEN
ABBILDUNG) VON HAND IN DIE SPINDEL SCHRAUBEN
16. Setzen Sie den Stift der Rändelmutter in die Spann-
zange ein. Stellen Sie sicher, dass die Spannzange
vollständig in der Aussparung der Rändelmutter
sitzt.
17. Ziehen Sie die Spannzange mit der Rändelmutter
fest:
a. Setzen Sie den Stift der Rändelmutter in die
Spannzange ein.
b. Stellen Sie sicher, dass die Spannzange voll-
ständig in der Aussparung der Rändelmutter
sitzt.
ABB. 89 AUSSPARUNG IN DER RÄNDELMUTTER (ORANGE
MARKIERT)
c. Drehen Sie die Rändelmutter im Uhr-
zeigersinn.
Die Spannzange muss fest eingeschraubt
sein. Ansonsten können beim Betrieb Rund-
laufungenauigkeiten auftreten, die Ihre Bear-
beitungsergebnisse verschlechtern.
ABB. 90 DIE SPANNZANGE MIT DER RÄNDELMUTTER FESTZIEHEN;
AUSSPARUNG IN RÄNDELMUTTER ORANGE MARKIERT
18. Bewahren Sie das Spindel-Serviceset an einem
sicheren Ort auf.
19. Schließen Sie die Arbeitsraumtür.
20. Reinigen Sie die Düsenplatte.
