4.8 Emisión sonora
La emisión sonora real de la máquina varía en gran
medida según el material mecanizado y las condi-
ciones de mecanizado.
Si la máquina está excepcionalmente ruidosa, con-
trole las siguientes condiciones de funcionamiento:
n
Limpieza del portapiezas
n
Condición de las herramientas
n
Calidad de las piezas en bruto
Si no es posible impedir que se produzcan ruidos
intensos, utilice protección auditiva durante el meca-
nizado.
Medición del nivel sonoro
Condiciones de medición:
n
Material de mecanizado: IPS e.max (bloque, C14)
n
Estado de la herramienta: nuevo
n
Valor medido: presión sonora (distancia: 1 m)
n
Medición según ISO 3746, método de control 3
Emisión sonora determinada:
Estado de servicio
Presión sonora
en la escala de
ponderación A
Potencia acús-
tica en la
escala de
ponderación A
Procesado 69,8 dB(A) 80,6 dB(A)
Otros estados de
servicio (cambio de
herramientas, movi-
miento de ejes, etc.)
<70 dB(A) –
4.9 Ubicación de la placa de iden-
tificación y del número de serie
La placa de identificación de la máquina contiene infor-
mación identificativa como, por ejemplo, el número de
serie. Encontrará la placa de identificación y el número
de serie de la máquina en el siguiente lugar:  Vista
trasera de la máquina – en la página 12
4.10 Ejes
Esta máquina tiene 5 ejes: 3 ejes lineales y 2 ejes gira-
torios.
4.10.1 Ejes lineales
El husillo se desplaza a lo largo de estos ejes.

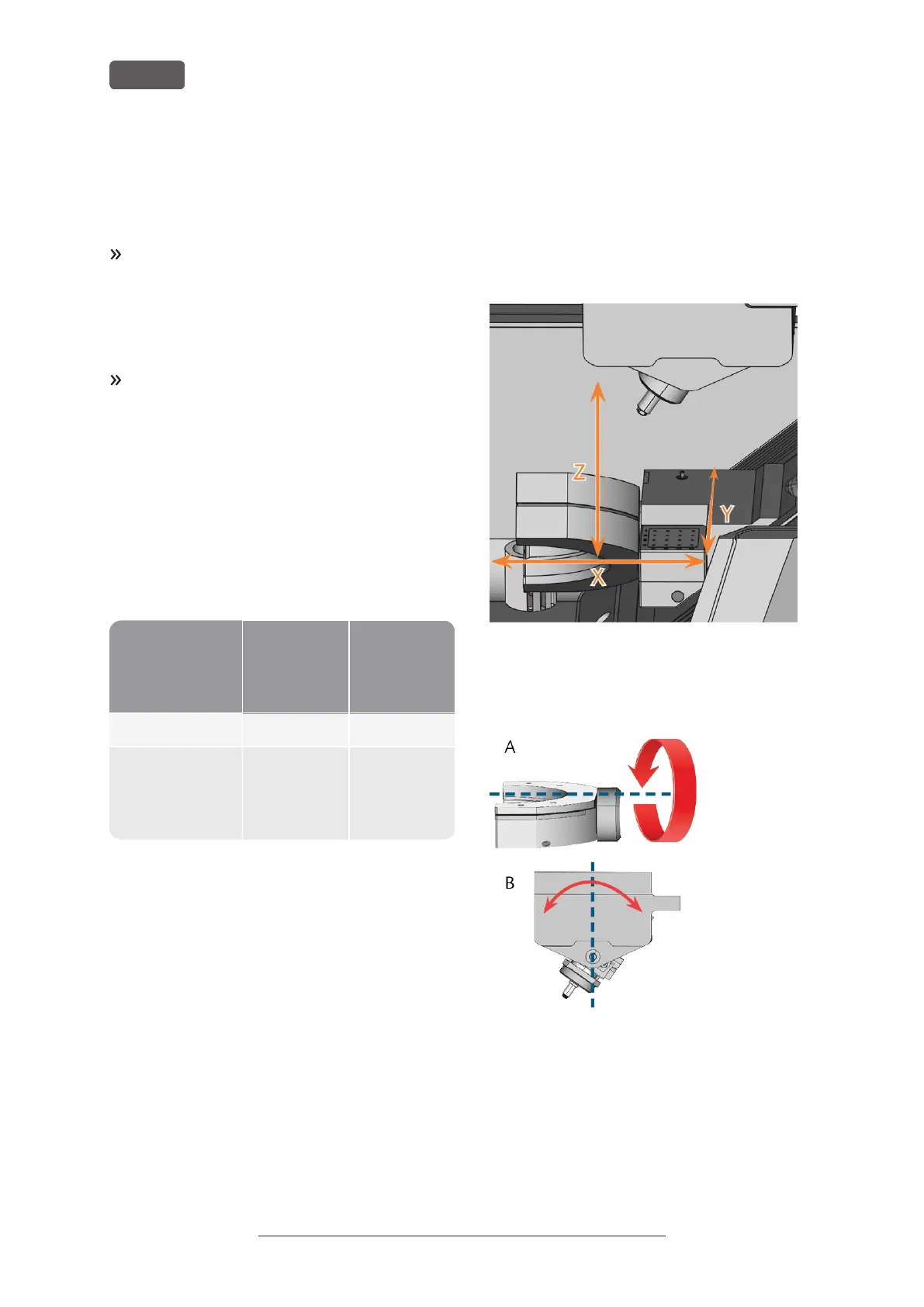

FIG. 6 R5:EJES LINEALES
4.10.2 Ejes giratorios
El portapiezas gira alrededor de estos ejes.
FIG. 7 R5: EJES GIRATORIOS
