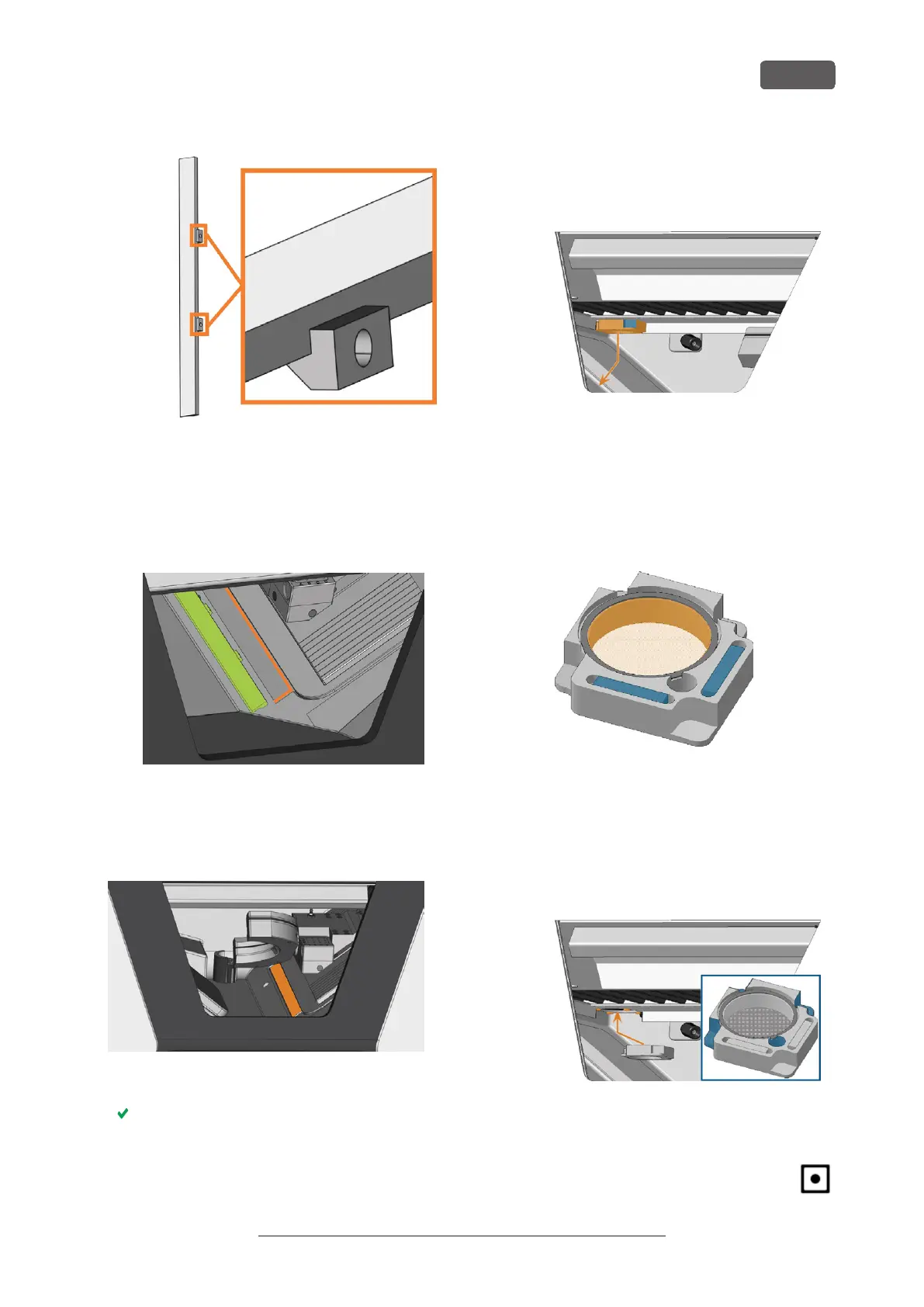

FIG. 69 ORIENTACIÓN CORRECTA DE LA BANDA PROTECTORA
PARA LA INSTALACIÓN
b. Alinee el borde derecho y el inferior de la
banda protectora (de color verde) con las
líneas naranjas imaginarias que se muestran
en la siguiente ilustración.
FIG. 70 ALINEACIÓN DE LA BANDA PROTECTORA (DE COLOR
VERDE) ANTES DE LA INSTALACIÓN
c. Empuje la banda protectora hacia la derecha
hasta que encaje en su posición.
FIG. 71 BANDA PROTECTORA INSTALADA CORRECTAMENTE
(MARCADO EN NARANJA)
Los imanes inmovilizan la banda protectora.
11. Para limpiar el filtro de la ventilación de la cámara
de trabajo, haga lo siguiente:
a. Baje el filtro (marcado en naranja) y retírelo
de la cámara de trabajo. Utilice el rebaje
(marcado en azul) del filtro.
FIG. 72 EXTRACCIÓN DEL FILTRO (MARCADO EN NARANJA)
DE LA VENTILACIÓN DE LA CÁMARA DE TRABAJO
b. Limpie la malla del filtro (marcado en naranja)
con una aspiradora o con aire comprimido.
c. Limpie los imanes (marcados en azul) y las
superficies de contacto del filtro y la cámara
de trabajo con un paño.
FIG. 73 MALLA DEL FILTRO (MARCADO EN NARANJA) E
IMANES (MARCADOS EN AZUL) DEL FILTRO
d. Alinee los rebajes (marcados en azul) del filtro
con los tornillos (marcado en naranja) de la
ventilación de la cámara de trabajo y coloque
el filtro. Unos imanes mantienen el filtro en su
sitio.
FIG. 74 COLOCACIÓN DEL FILTRO DE LA VENTILACIÓN DE LA
CÁMARA DE TRABAJO
12. Cierre la puerta de la cámara de trabajo.
13. Mueva los ejes a la posición pre-
determinada seleccionando el icono
R5 – Mantenimiento y hágalo usted mismo
ES 59
Original Operating Instructions:R5
Versión: 16/12/2021
