15. Inserte la pinza de sujeción en el husillo. Atornille la
pinza de sujeción girándola con la mano en sentido
antihorario.

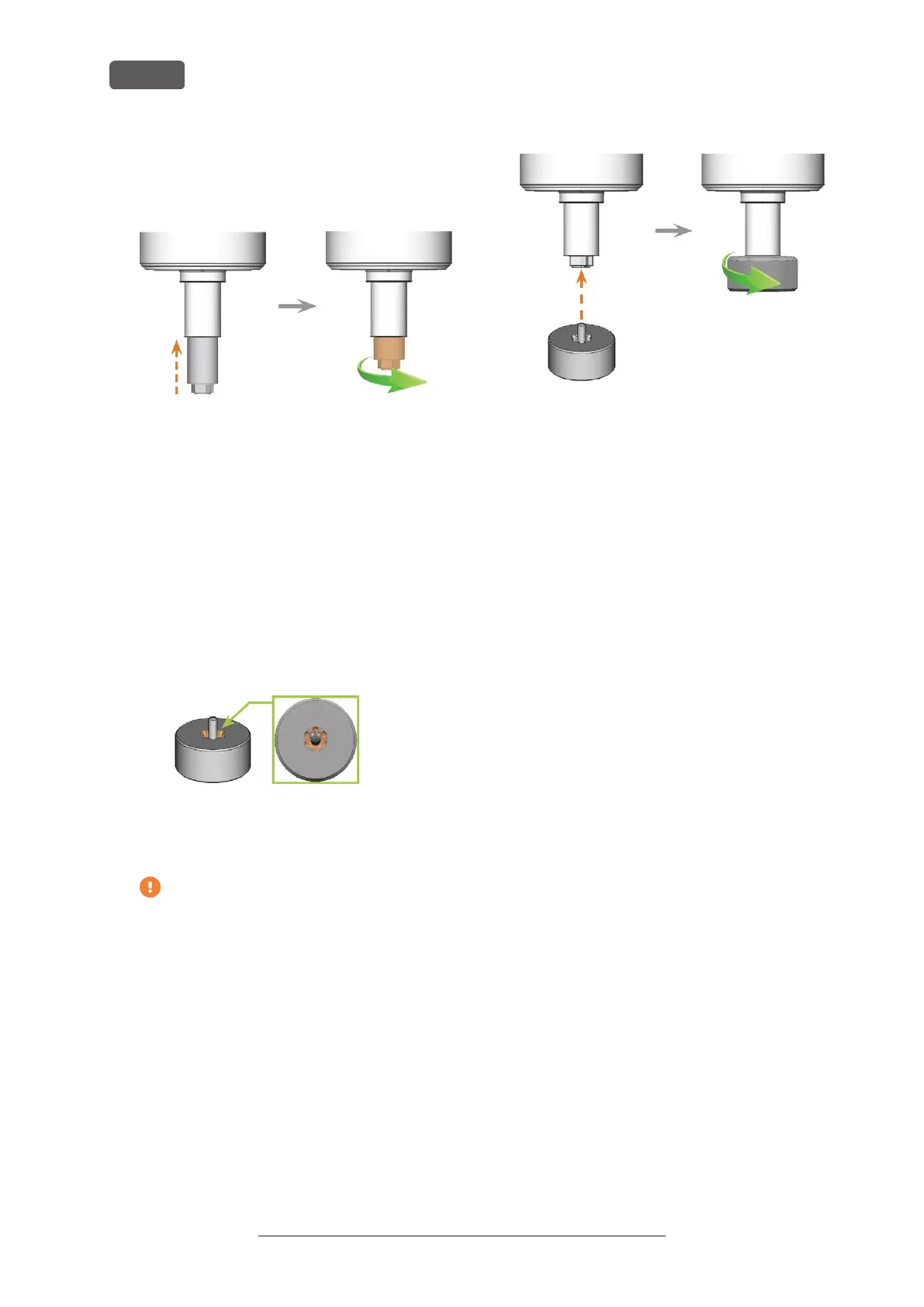

FIG. 88 ATORNILLAR LA PINZA DE SUJECIÓN (MARCADA EN NARANJA
EN LA ILUSTRACIÓN DE LA DERECHA) EN EL HUSILLO CON LA MANO
16. Inserte el pasador de la tuerca moleteada en la
pinza de sujeción. Asegúrese de que la pinza de
sujeción esté adecuadamente asentada en el rebaje
de la tuerca moleteada.
17. Apriete la pinza de sujeción con la tuerca mole-
teada:
a. Inserte el pasador de la tuerca moleteada en
la pinza de sujeción.
b. Asegúrese de que la pinza de sujeción se
asiente completamente en el rebaje de la
tuerca moleteada.
FIG. 89 REBAJE DE LA TUERCA MOLETEADA (MARCADO EN
NARANJA)
c. Gire la tuerca moleteada en sentido horario.
La pinza de sujeción debe estar bien ator-
nillada. De lo contrario, pueden darse
imperfecciones de giro durante el funcio-
namiento que empeorarán los resultados de
procesado
FIG. 90 APRETAR LA PINZA DE SUJECIÓN CON LA TUERCA MOLETEADA;
REBAJE DE LA TUERCA MOLETEADA MARCADO EN NARANJA
18. Guarde el kit de mantenimiento del husillo en un
lugar seguro.
19. Cierre la puerta de la cámara de trabajo.
20. Limpie la placa de boquillas.
