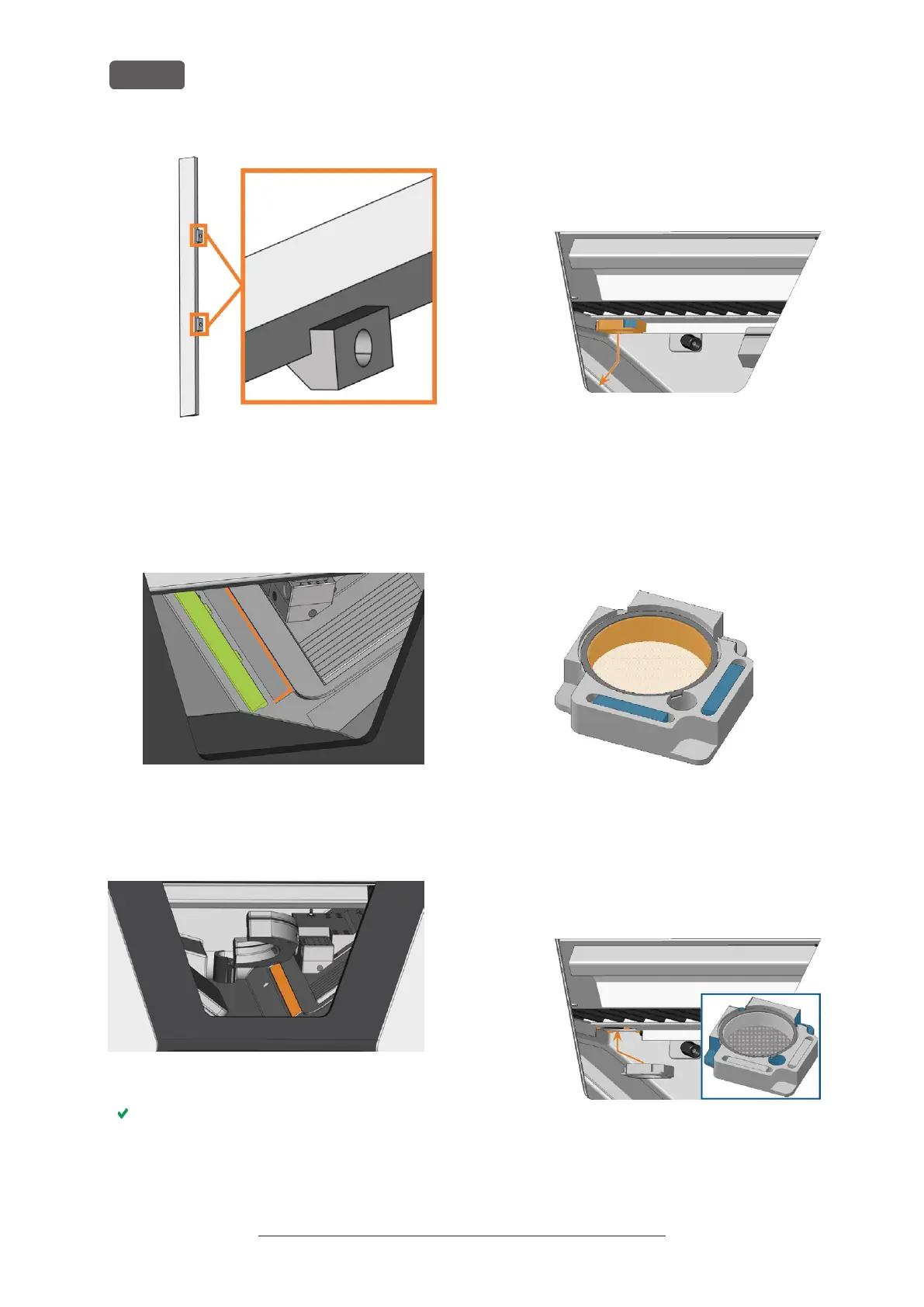

FIG. 69 CORRIGEZ L'ORIENTATION DE LA BANDE DE
PROTECTION POUR L'INSTALLATION
b. Alignez le bord droit et le bord inférieur de la
bande de protection (de couleur verte) avec
les lignes imaginaires de couleur orange qui
sont représentées sur l'illustration suivante:
FIG. 70 ALIGNER LA BANDE DE PROTECTION (DE COULEUR
VERTE) AVANT L'INSTALLATION
c. Poussez la bande de protection vers la droite
jusqu'à ce qu'elle se bloque dans sa position.
FIG. 71 BANDE DE PROTECTION CORRECTEMENT INSTALLÉE
(MARQUÉE EN ORANGE)
La bande de protection est bloquée par les aimants.
11. Pour nettoyer le filtre de la ventilation de la
chambre de travail, procédez comme suit:
a. Tirez le filtre (marqué en orange) vers le bas
et retirez-le de la chambre de travail. Utilisez
l'encoche (marquée en bleu) du filtre.
FIG. 72 RETRAIT DU FILTRE (MARQUÉ EN ORANGE) DE LA
VENTILATION DE LA CHAMBRE DE TRAVAIL
b. Nettoyez la grille du filtre (marqué en
orange) avec un aspirateur ou de l'air
comprimé.
c. Nettoyez les aimants (marqués en bleu) et les
surfaces de contact du filtre et de la chambre
de travail avec un chiffon.
FIG. 73 TAMIS DU FILTRE (MARQUÉ EN ORANGE) ET AIMANTS
(MARQUÉS EN BLEU) DU FILTRE
d. Alignez les encoches (marquées en bleu) du
filtre avec les vis (marqué en orange) de la
ventilation de la chambre de travail, et placez
le filtre. Le filtre est maintenu en place par des
aimants.
FIG. 74 MISE EN PLACE DU FILTRE DE LA VENTILATION DE LA
CHAMBRE DE TRAVAIL
12. Fermez la porte de la chambre de travail.
