5 INSTALLAZIONE DELLA
MACCHINA

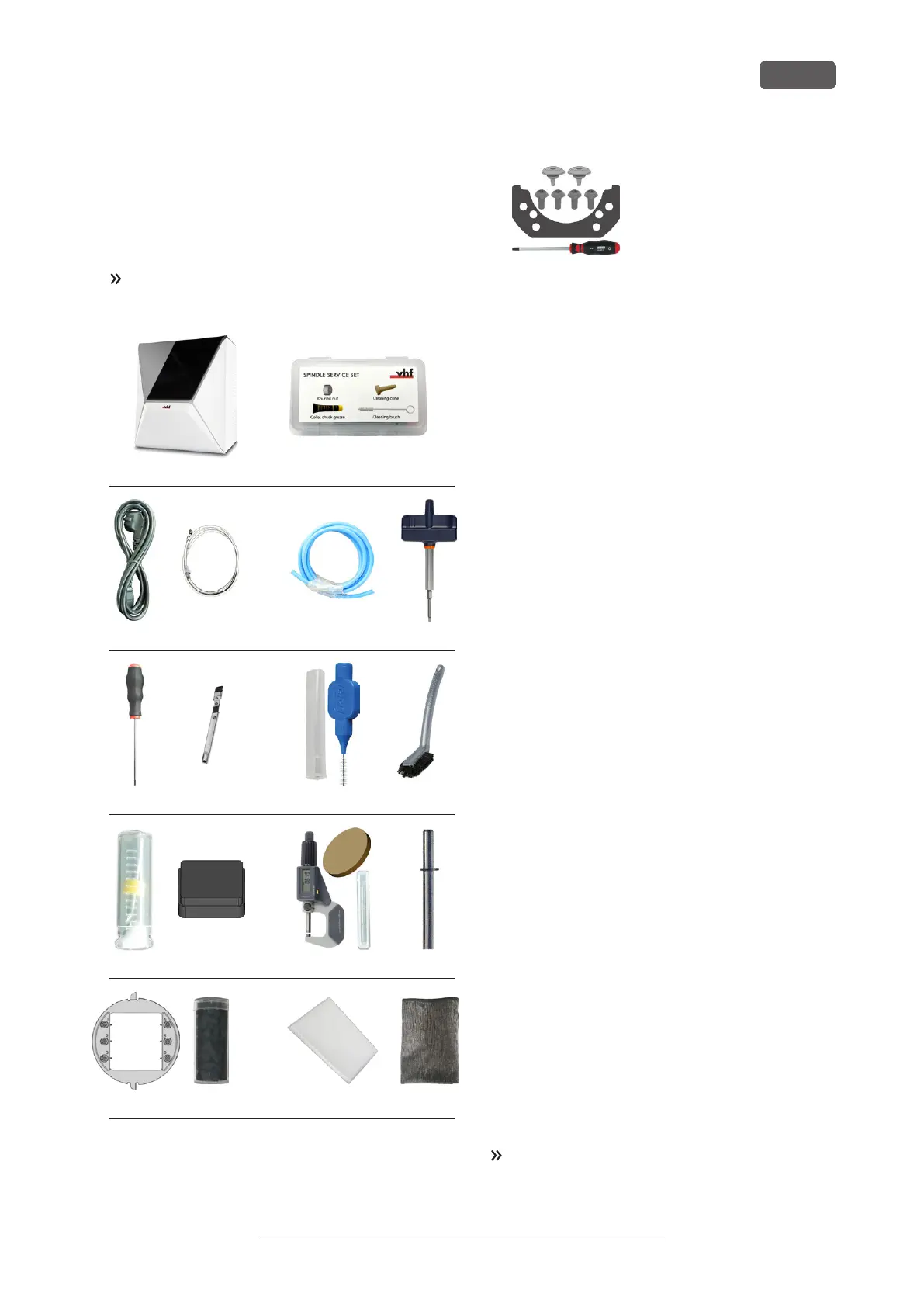

5.1 Verifica della dotazione
Disimballare la macchina e verificare la dotazione in
base al seguente elenco.
1 2
3 4 5 6
7 8 9 10
11 12 13 14
15 16 17 18
19
1. 1 x macchina R5
2. 1 x Kit di manutenzione del mandrino
3. 1 x Cavo di alimentazione
4. 1 x Cavo rete Ethernet (tipo: dritto)
5. 1 x Tubo pneumatico
6. 1 x Chiave dinamometrica (1,8 Nm) (per il montaggio di
blocchi)
7. 1 x Chiave esagonale (2,5 mm)
8. 1 x Bocchetta a lancia (per pulire il vano di lavoro)
9. 1 x Pennello interdentale (per pulire la piastra dell’ugello)
10. 1 x Spazzola di pulizia
11. 1 x Punta (2,8 mm) per le posizioni degli utensili
12. 1 x Inserto per magazzino utensili
13. 1 x Kit di taratura: 1 micrometro, 6 pezzi grezzi per il test di
produzione e il campione di taratura
14. 1 x Spina di misurazione
15. 1 x Portablocco
16. 1 x Contenitore con pellet di carbone attivo, sufficiente per 3
mesi (ca.)
17. 1 x Filtro particolato fine
18. 1 x Panno in microfibra
19. 1 x Set di manutenzione per il portapezzi: 1 guarnizione, 2
valvole, 4 viti a testa ovale (M5 x 12), 1 cacciavite TX25
Non raffigurato:
n
Il presente documento
n
1 x ausilio di trasporto per la macchina
n
1 x fermo per il trasporto nel vano di lavoro
n
1 x supplemento per la rimozione dell’ausilio di tra-
sporto e del fermo di trasporto
n
1 x serie di cappucci di protezione, diametro 7,5
mm
n
1 x serie di cappucci di protezione, diametro 9,5
mm
n
1 x perno filettato
n
3 x buste con Tec Powder per il lavaggio
dell'impianto di raffreddamento (50g a busta)
Conservare l’imballaggio della macchina, l’ausilio di
trasporto e il fermo per il trasporto per riutilizzarli.
