5.3 Schema di installazione della
macchina
È possibile sia utilizzare l’unità di manovra
compreso il cavo di controllo o il cavo dati delle
unità di aspirazione supportate. Il cavo dati
deve essere fornito dal produttore dell’unità di
aspirazione.

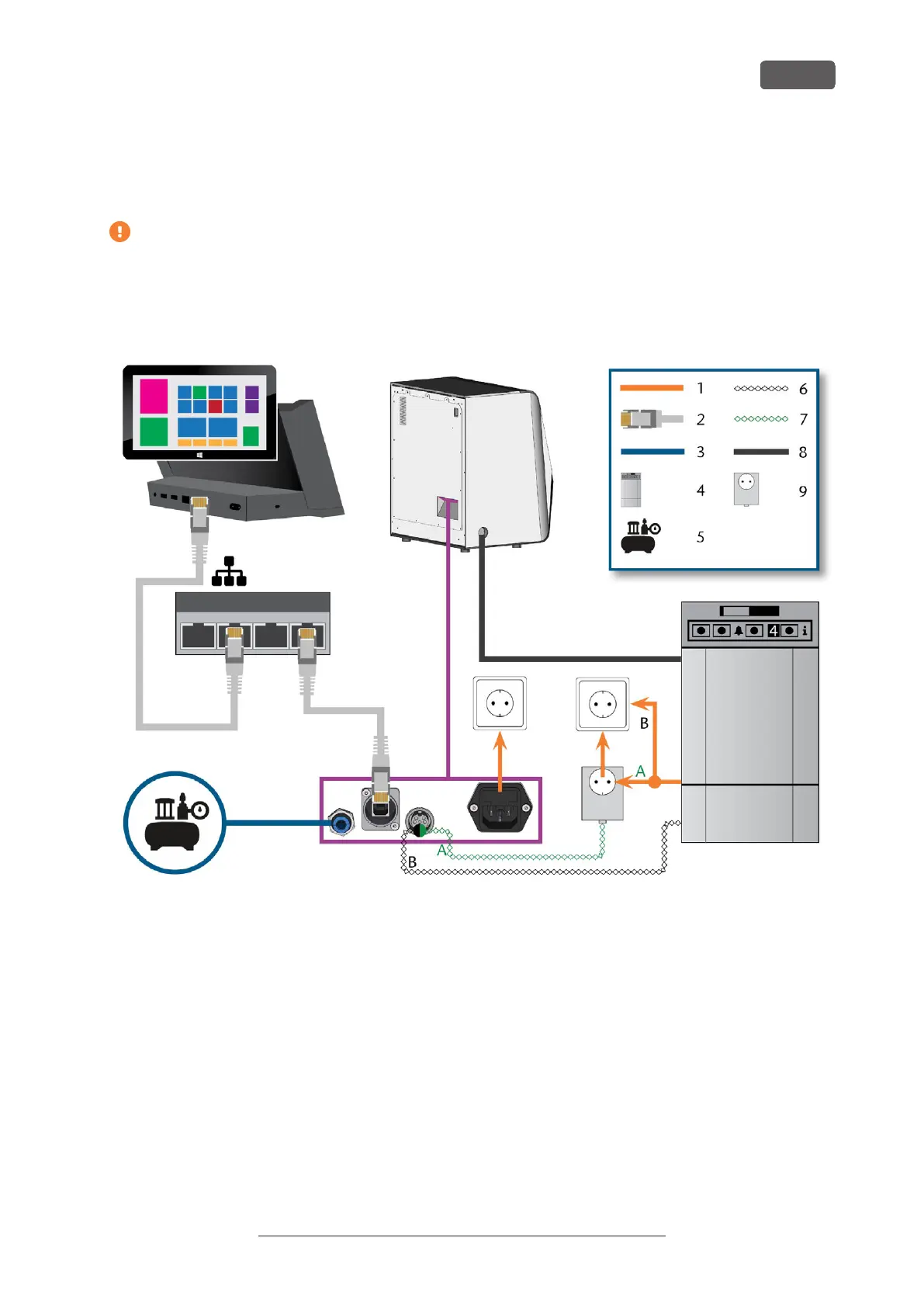

FIG. 10 SCHEMA DI INSTALLAZIONE DELLA MACCHINA
1. Connessione di alimentazione
2. Cavo rete Ethernet
3. Tubo pneumatico
4. Unità di aspirazione
5. Alimentazione di aria compressa esterna
6. Cavo dati delle unità di aspirazione supportate (facoltativa)
7. Cavo di controllo dell’unità di manovra (facoltativa)
8. Tubo di aspirazione
9. Unità di manovra (facoltativa)
R5 – Installazione della macchina
IT 21
Original Operating Instructions:R5
Edizione: 16/12/2021
