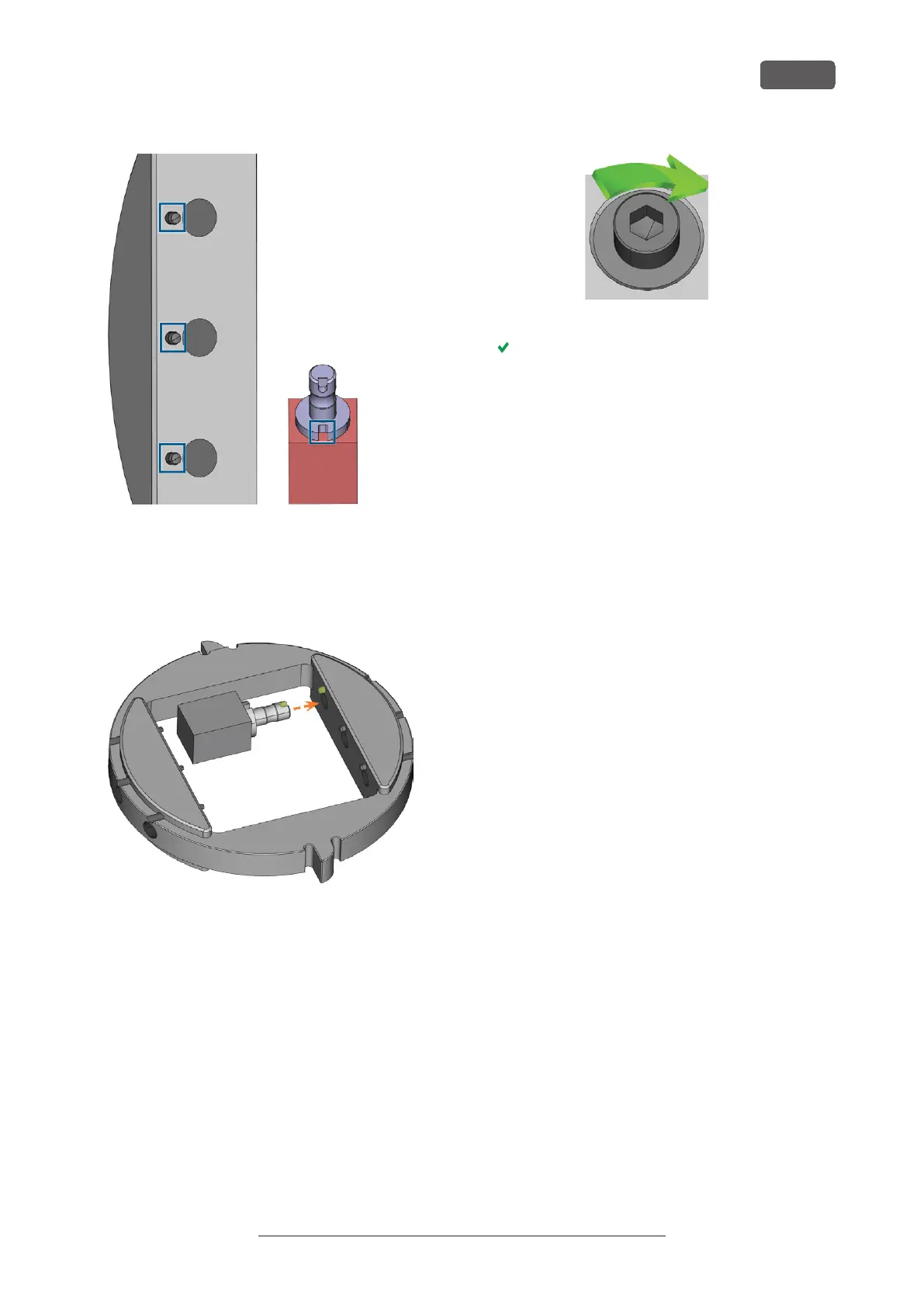

FIG. 45 I PERNI DI POSIZIONAMENTO (SEGNI A SINISTRA) DEVONO
TROVARSI NELLA SCANALATURA DELLO STELO (SEGNO A DESTRA)
4. Inserire lo stelo del blocco nella posizione desi-
derata nel portablocco fino a quando non è sal-
damente inserito.
FIG. 46 INSERIMENTO DI UN BLOCCO NEL PORTABLOCCO (QUI
MOSTRATO DAL BASSO; SCANALATURA E PERNO DI POSIZIONAMENTO
CONTRASSEGNATI IN VERDE)
5. Utilizzare la chiave dinamometrica fornita per fis-
sare il blocco con la vite di fissaggio cor-
rispondente. Stringere saldamente la vite.
FIG. 47 STRINGERE LA VITE PER IMMOBILIZZARE IL BLOCCO
A questo punto è possibile montare il portablocco.
R5 – Funzionamento: preparazione dei job
IT 41
Original Operating Instructions:R5
Edizione: 16/12/2021
