7.6 Svincolo di un magazzino uten-
sili bloccato
Se un magazzino utensili è rimasto bloccato sul
supporto, utilizzare il perno filettato e la chiave a
brugola forniti nella valigetta degli accessori per sbloc-
care il magazzino utensili:
1. Tenere a portata di mano:
n
Il perno filettato in dotazione
n
La chiave a brugola in dotazione
n
Un utensile piatto e smussato (ad esempio un
cacciavite a lama piatta)
2. Aprire lo sportello del vano di lavoro.
3. Rimuovere i residui di lavorazione dal magazzino
utensili.
4. Utilizzare l’utensile piatto e smussato per rimuovere
il cappuccio protettivo e mettere il cappuccio da
parte, tenendolo a portata di mano.

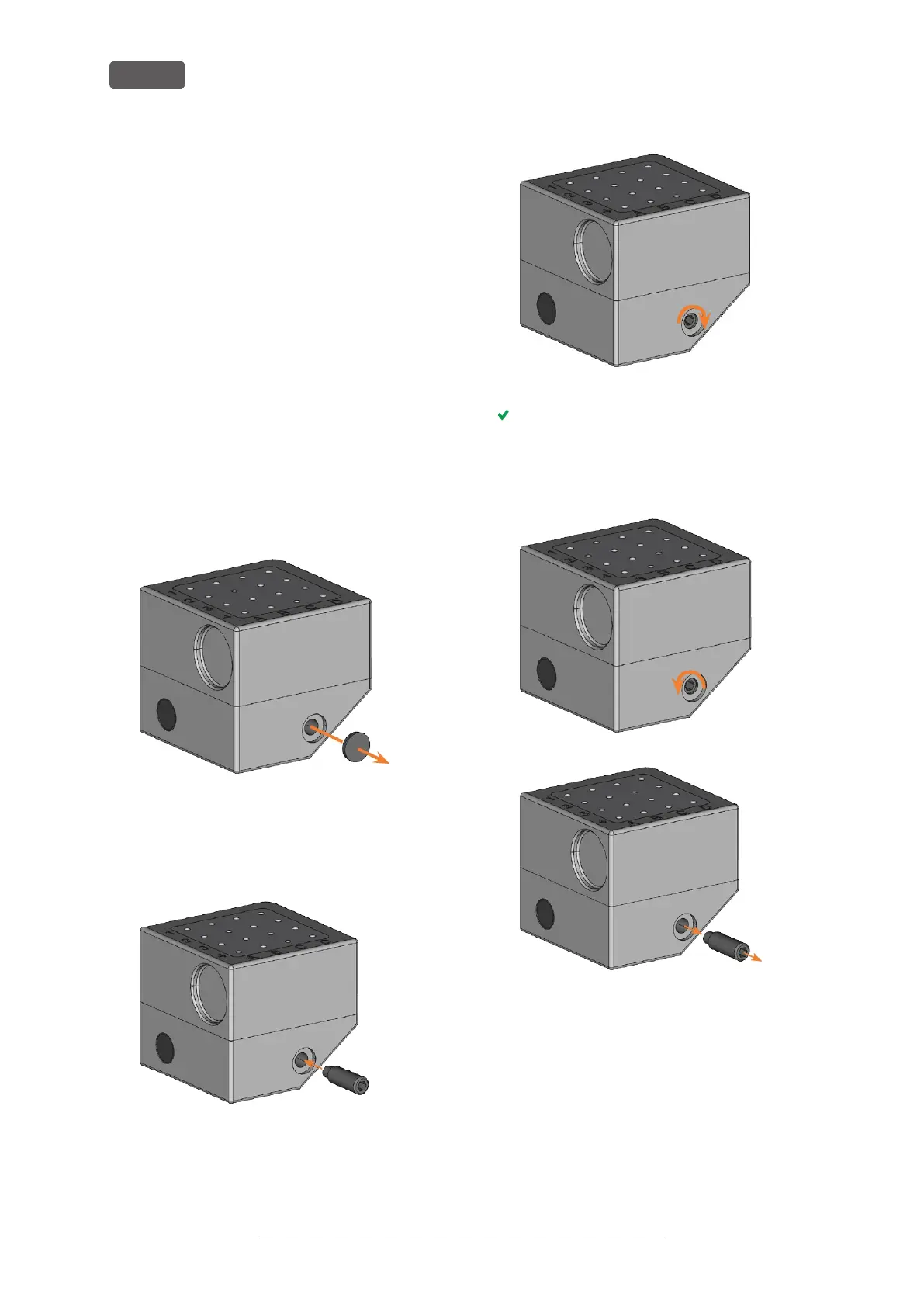

FIG. 63 RIMOZIONE DEL CAPPUCCIO PROTETTIVO
5. Orientare il perno filettato rivolgendone la testa
verso di sé e metterlo nell'apertura.
6. Con la chiave a brugola, avvitare il perno filettato.
FIG. 64 AVVITAMENTO DEL PERNO FILETTATO
Il magazzino utensili viene sbloccato.
7. Rimuovere il magazzino utensili dal suo supporto.
8. Con la chiave a brugola, svitare il perno filettato e
rimuoverlo dal magazzino utensili.
FIG. 65 SVITAMENTO E RIMOZIONE DEL PERNO FILETTATO
9. Coprire l'apertura con il cappuccio protettivo. Se il
cappuccio è danneggiato, utilizzare un cappuccio
di ricambio compreso nella dotazione (7,5 mm).
Original Operating Instructions:R5
Edizione: 16/12/2021
R5 – Funzionamento: esecuzione dei job
IT 54
