b. Allineare il bordo destro e il bordo inferiore
della striscia protettiva (di colore verde) con
le linee immaginarie arancioni illustrate nella
figura seguente:

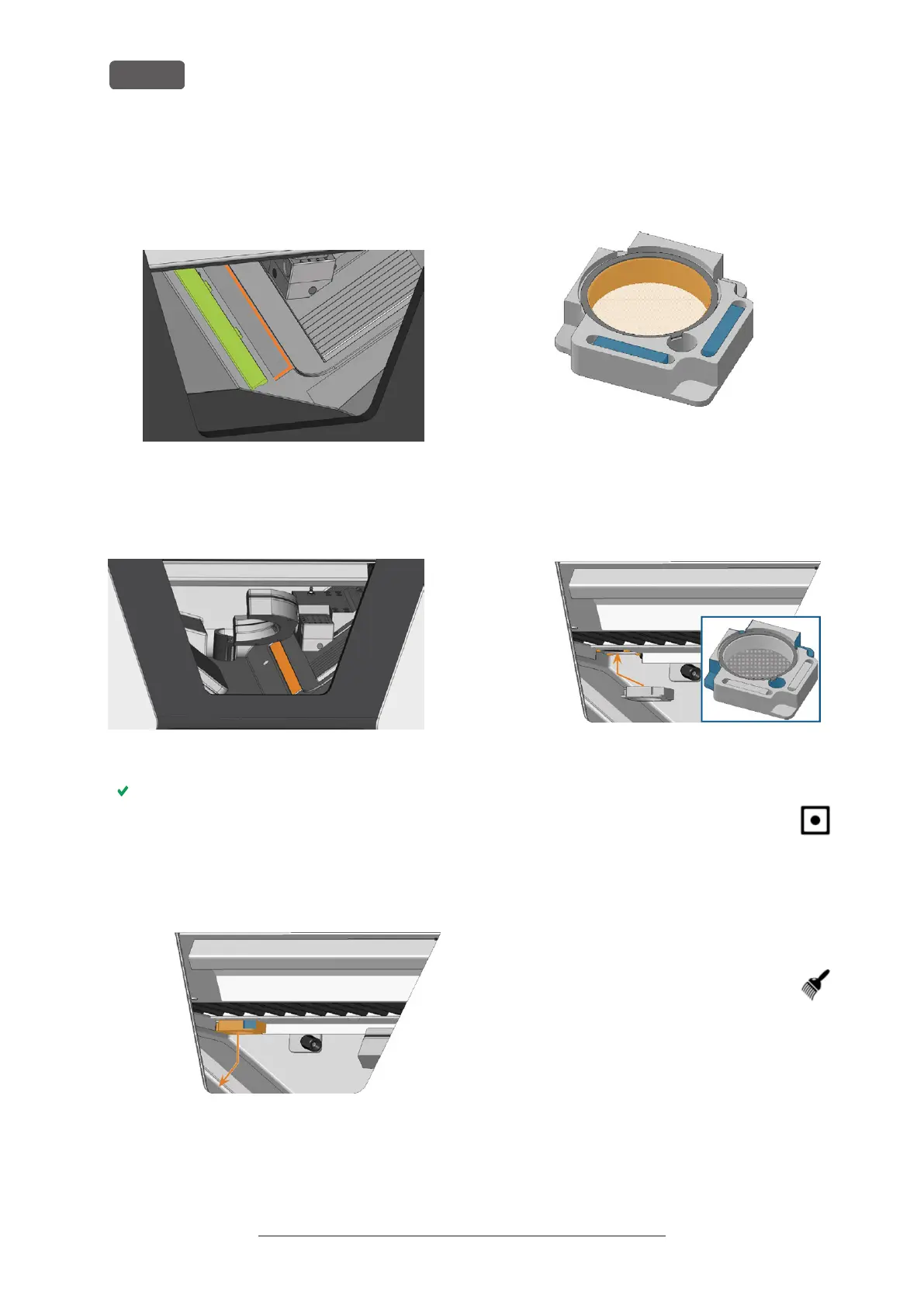

FIG. 70 ALLINEAMENTO DELLA STRISCIA PROTETTIVA (DI
COLORE VERDE) PRIMA DELL’INSTALLAZIONE
c. Spingere la striscia protettiva verso destra fin-
ché non scatta in posizione.
FIG. 71 STRISCIA PROTETTIVA APPLICATA CORRETTAMENTE (IN
ARANCIONE)
La striscia protettiva è trattenuta dai magneti.
11. Per pulire il filtro della ventilazione del vano di
lavoro, procedere nel modo seguente:
a. Tirare in giù il filtro (in arancione) e toglierlo
dal vano di lavoro. Afferrarlo dalla rientranza
(contrassegnata in blu) del filtro.
FIG. 72 RIMOZIONE DEL FILTRO (IN ARANCIONE) DELLA
VENTILAZIONE DEL VANO DI LAVORO
b. Pulire lo schermo del filtro (in arancione) con
un aspirapolvere o con aria compressa.
c. Pulire con un panno i magneti (contrassegnati
in blu) e le superfici di contatto del filtro e del
vano di lavoro.
FIG. 73 SCHERMO DEL FILTRO (IN ARANCIONE) E MAGNETI
(CONTRASSEGNATI IN BLU) DEL FILTRO
d. Allineare le rientranze (contrassegnate in blu)
del filtro con le viti (in arancione) della venti-
lazione del vano di lavoro e posizionare il
filtro. Il filtro è tenuto in sede dai magneti.
FIG. 74 POSIZIONAMENTO DEL FILTRO DELLA VENTILAZIONE
DEL VANO DI LAVORO
12. Chiudere lo sportello del vano di lavoro.
13. Portare gli assi alla posizione predefinita
selezionando l’icona raffigurata nella vista
Lavorazione in DENTALCNC.
Esecuzione della pulizia settimanale
1. Tenere a portata di mano: La spazzola per la pulizia
del portapezzi.
2. Chiudere lo sportello del vano di lavoro.
3. Portare gli assi alla posizione di pulizia sele-
zionando l’icona raffigurata nella vista Lavo-
razione in DENTALCNC.
4. Aprire lo sportello del vano di lavoro.
5. Rimuovere il magazzino utensili dal vano di lavoro.
Pulirlo con il panno e la spazzola.
6. Pulire il porta-utensili di fresatura con la relativa
spazzola.
7. Applicare del grasso per pinze di serraggio ai bul-
loni del porta-utensili di fresatura.
Original Operating Instructions:R5
Edizione: 16/12/2021
R5 – Manutenzione e fai-da-te
IT 58
