4.5 Arbeitsraum
Sie können Rohlinge und Werkzeuge in den Arbeits-
raum einspannen. Dort bearbeitet die Maschine die
Rohlinge.

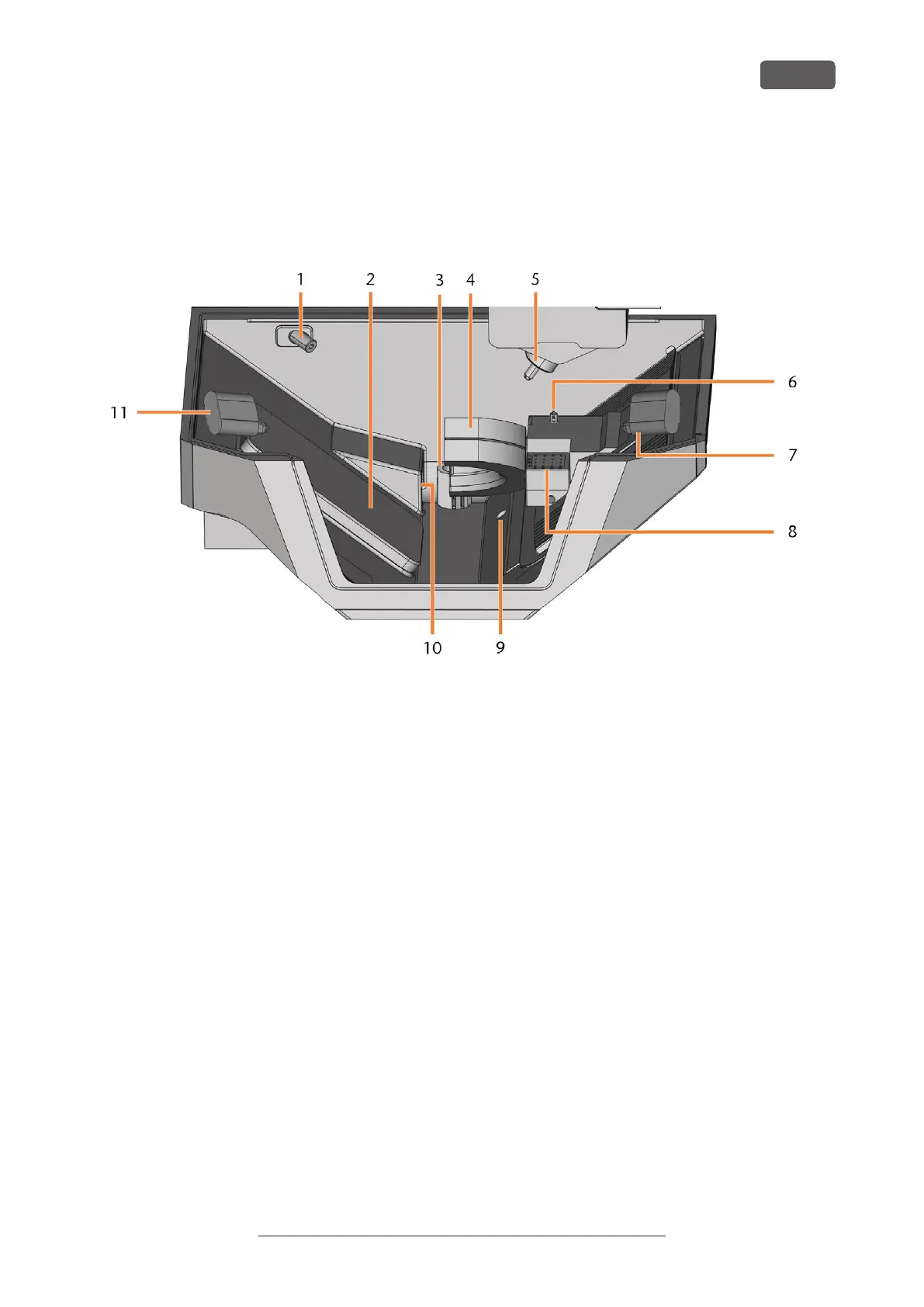

ABB. 5 ARBEITSRAUM
1. Webcam
2. Rohlingswechslerklappe
3. Auslass für die Kühlflüssigkeit
4. Rohlingshalter; Drehachse A
5. Spindel
6. Messtaster
7. Rechte Ionensprühdüse
8. Werkzeugmagazin
9. Notüberlauf
10. Absaugöffnung
11. Linke Ionensprühdüse
R5 – Maschinenübersicht
DE 13
