12

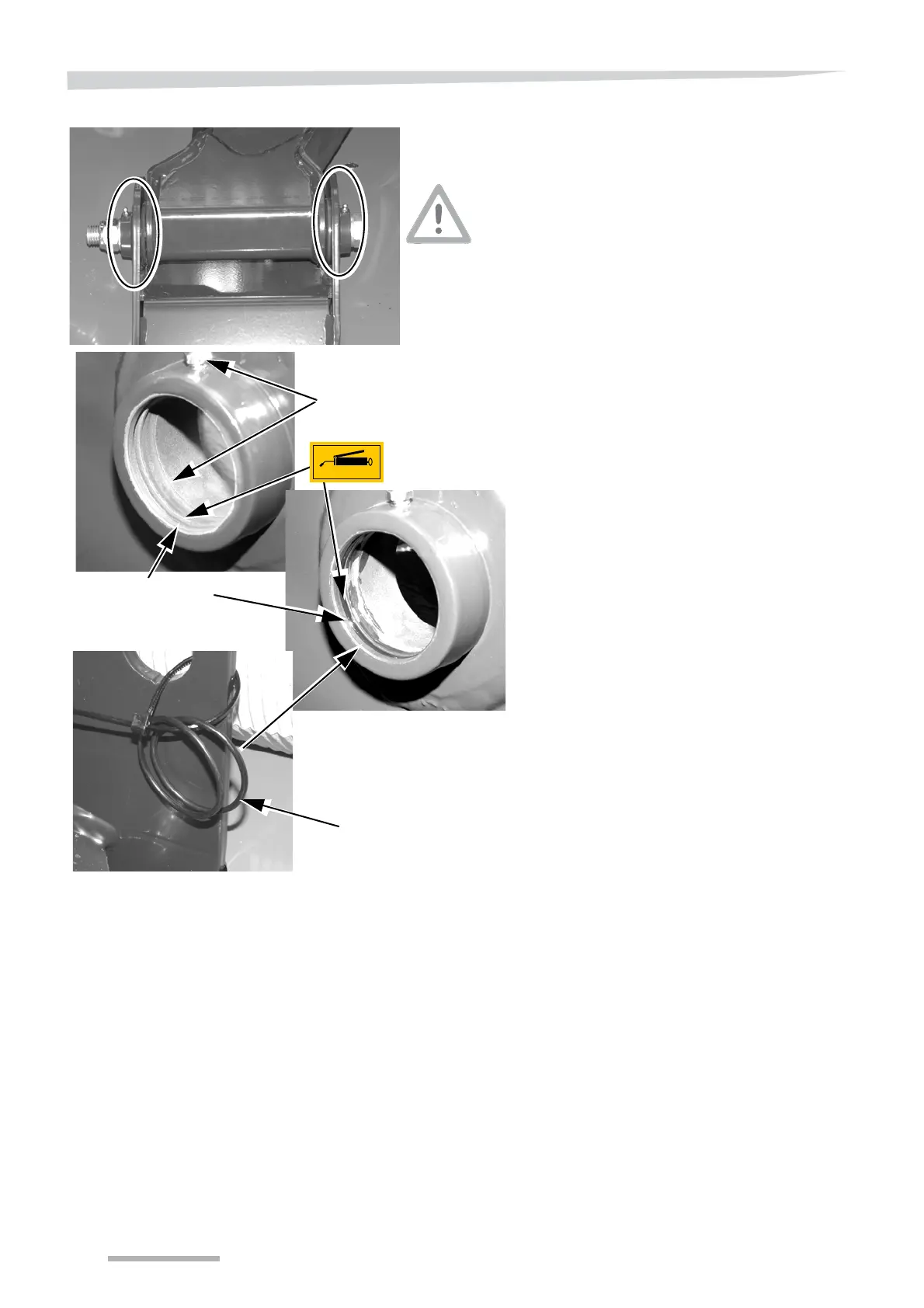

> Tilfør rille for O-ring lidt fedt eller tyk olie i begge
sider af hængselspunktet for armen.
> Monter O-ring i begge sider af hængselspunktet for
arm.
NB! Forsøg ikke at montere O-ringe i hæng-
selpunktet hvor der kun er én rille.
>
Add some grease or thick oil in the groove for the
O-ring on both sides of the linkage point for arm.
> Fit the O-ring on both sides of the linkage point for
the arm.
NB! Do not try to fit the O-rings on the linkage
point where only one groove is present.
Rille for O-ring.
Groove for O-ring.
58.237.000
Rille for smøring.
Groove for greasing.
O-ringe
O-rings
