> Monter PTO aksel på høsteenhed.
Husk spændebåndet!
>
Monter og fastspænd afskærmning på høsteen-
hed.
> Fit the PTO shaft on the cutting unit.
Don’t forget the hose clamp!
>
Fit and secure the guard on the cutting unit.
> Hæv maskinens høsteenhed op en anelse og
monter kæde på ophængsarm med antal af
kædeled som anvist i skema.
> Raise the cutting unit of the machine up slightly up
and fit the chain on the suspention arm with the
number of chain links as indicated in table.

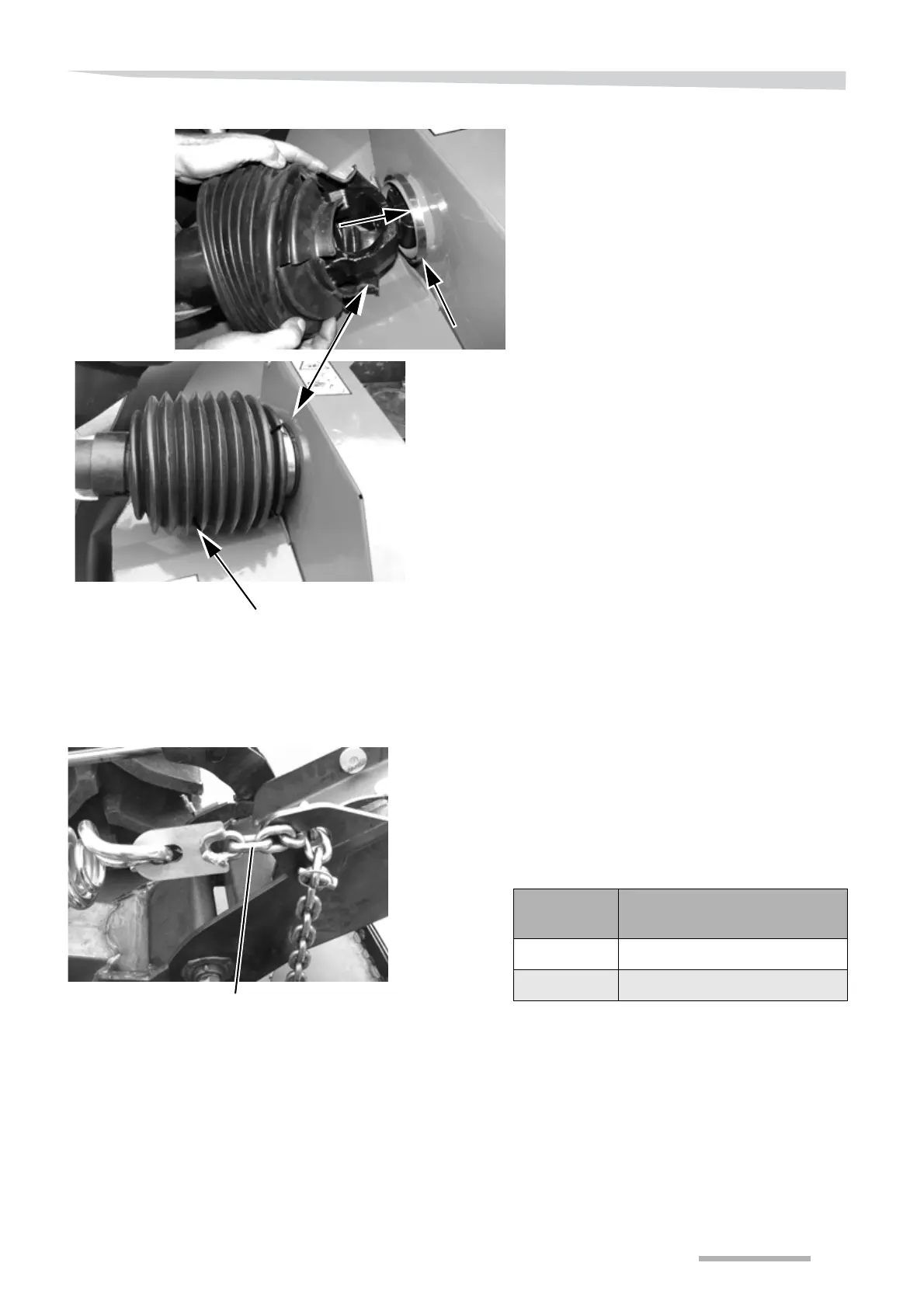

Drej manchetten så hullet for smøring af kardanled vender som vist.
Turn the sleeve so that the hole for greasing the universal joint turns as
shown.
1. Kædeled
1st chain link
Model Antal kædeled
Number of chain links
624T 10-12
628T 12-14
