9

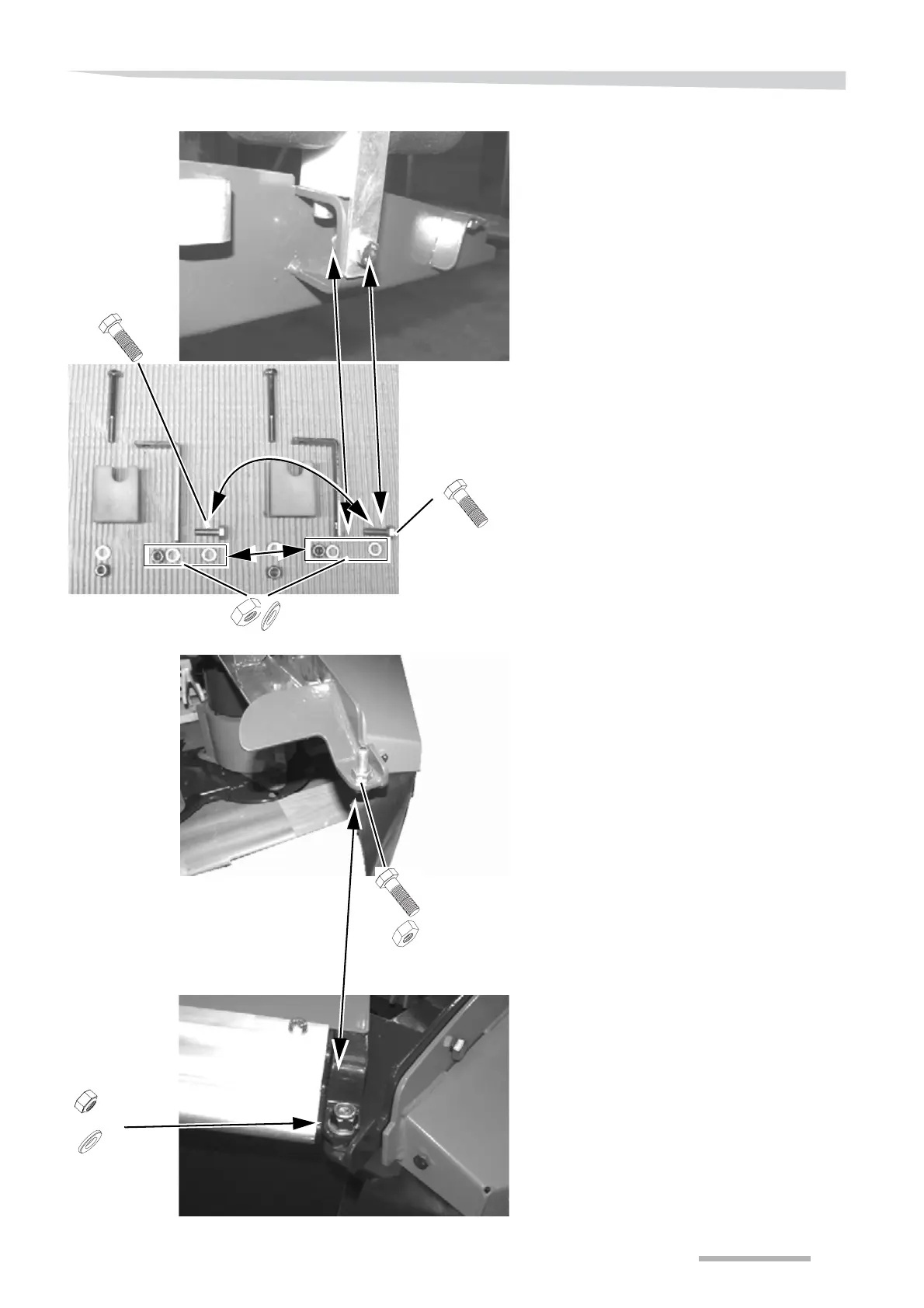

> Monter vinkelbeslag ved begge hængsler og fast-
gør med bolt, skiver og møtrik.
> Fit the angle bracket at both hinges and secure it
with bolt, washer and nut.
> Monter bolt ved venstre afskærmning som vist.
Monter forreste afskæmning
> Fit bolt at the LH guard as shown. Fit the frontal
guard as shown.
M8
M8x25
(2 stk. / pcs.)
ø16 / ø8,4 / 1,6
M8x25
(2 stk. / pcs.)
M12x40
M12
M12
ø13-ø24-2,5
(1 stk. / pcs.)
