Vicon EXTRA 832 R Pro - Page 19

19

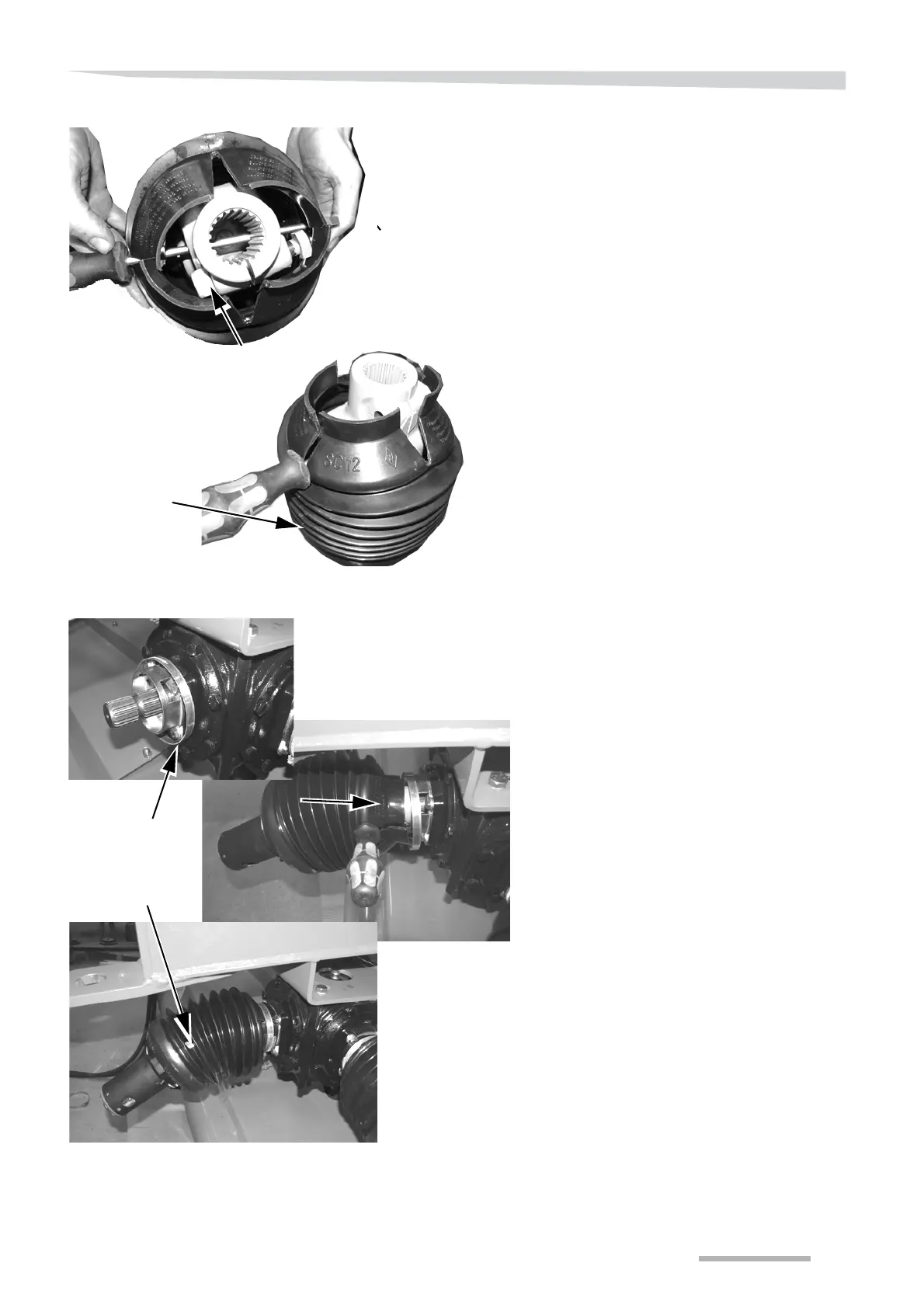

> Tag PTO akslen med splines, træk manchetten til-
bage som vist og demonter bolt.
N B ! Vær opmærksom på smørehullet på manchetten
er vendt som vist.
>
Take the PTO shaft with the splines and pull back
the sleeve as shown and remove the bolt.
N B ! Take notice that the greasing hole on the sleeve
is turned as shown.
>
Husk spændebåndet og monter PTO akslen som
vist.
> Kontroller at smørehullet er placeret rigtigt.
> Fastgør PTO med bolt.
> Remember the hose clamp and fit the PTO shaft as
shown.
> Check the crease hole is in the position.
> Secure the PTO shaft with the bolt.
Smørehul /
Grease hole
Smørehul /
Grease hole
