Victron energy MultiPlus Series User Manual

12

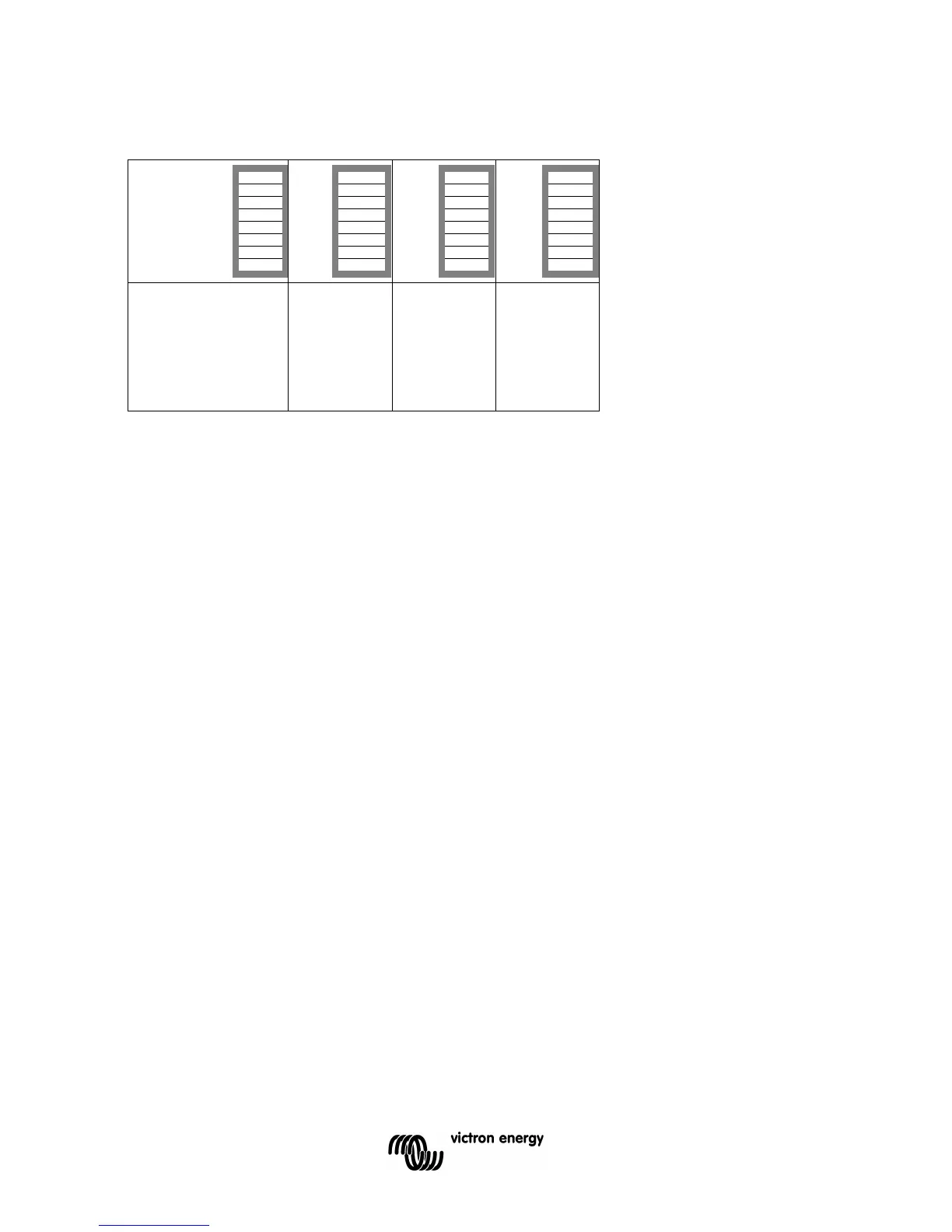

Paso 2: Ejemplos de ajustes
El ejemplo 1 muestra los valores de fábrica (puesto que estos valores se introducen por ordenador, todos los conmutadores DIP de un
producto nuevo están desactivados ("off") y no reflejan los ajustes reales del microprocesador).
DS-8 Tens. carga
off
DS-7 Tens. carga
on
DS-6 Tiempo absor.
on
DS-5 Carga variable
on
DS-4 Lím. corr dinám
off
DS-3 Función SAI:
on
DS-2 Tensión:
on
DS-1 Frecuencia:
on
DS-8
off
DS-7
off
DS-6
on
DS-5
on
DS-4
off
DS-3
off
DS-2
on
DS-1
on
DS-8
on
DS-7
off
DS-6
on
DS-5
on
DS-4
on
DS-3
off
DS-2
off
DS-1
on
DS-8
on
DS-7
on
DS-6
off
DS-5
off
DS-4
off
DS-3
on
DS-2
off
DS-1
off
Paso 2
Ejemplo 1 (valores de fábrica):
8, 7 GEL 14,4V
6 Tiempo de absorción: 8 horas
5 Carga variable: on
4 Limitador de corriente
dinámico: off
3 Función SAI: on
2 Tensión: 120V
1 Frecuencia: 50Hz
Paso 2
Ejemplo 2:
8, 7 OPzV 14,1V
6 Tiempo abs.: 8 h
5 Carga variable: on
4 Límite corr
dinámico: off
3 Función SAI: off
2 Tensión: 120V
1 Frecuencia: 50Hz
Paso 2
Ejemplo 3:
8, 7 AGM 14,7V
6 Tiempo abs.: 8 h
5 Carga variable: on
4 Límite corr
dinámico: on
3 Función SAI: off
2 Tensión: 120V
1 Frecuencia: 50Hz
Paso 2
Ejemplo 4:
8, 7
6 Tiempo abs.: 4 h
5 Tiempo abs. fijo
4 Límite corr
dinámico: off
3 Función SAI: on
2 Tensión: 120V
1 Frecuencia: 60Hz
Para guardar los ajustes una vez configurados los valores requeridos: pulse el botón "Down" durante 2 segundos (el botón inferior a la
derecha de los conmutadores DIP). Los LED de temperatura y batería baja parpadearán para indicar la aceptación de estos
valores.
Los conmutadores DIP pueden dejarse en las posiciones elegidas para poder recuperar siempre los "otros valores".

Victron energy MultiPlus Series Specifications

General

Input voltage range	187-265VAC (230VAC models) 93-130VAC (120VAC models)
Output voltage	230VAC or 120VAC
Frequency	50Hz or 60Hz
Efficiency	Up to 96%
Operating temperature range	-40°C to +65°C
Protection Category	IP21 or IP22
Standards	EN/IEC 62109-1, EN 55014-1
Battery voltage	12V, 24V, 48V
Protection	Overload, short circuit, over temperature, battery over voltage, battery under voltage
Communication	VE.Bus
Power output	800VA to 15kVA
AC Connection	Screw terminals
