3.5 Steckkontakte und Anschlüsse

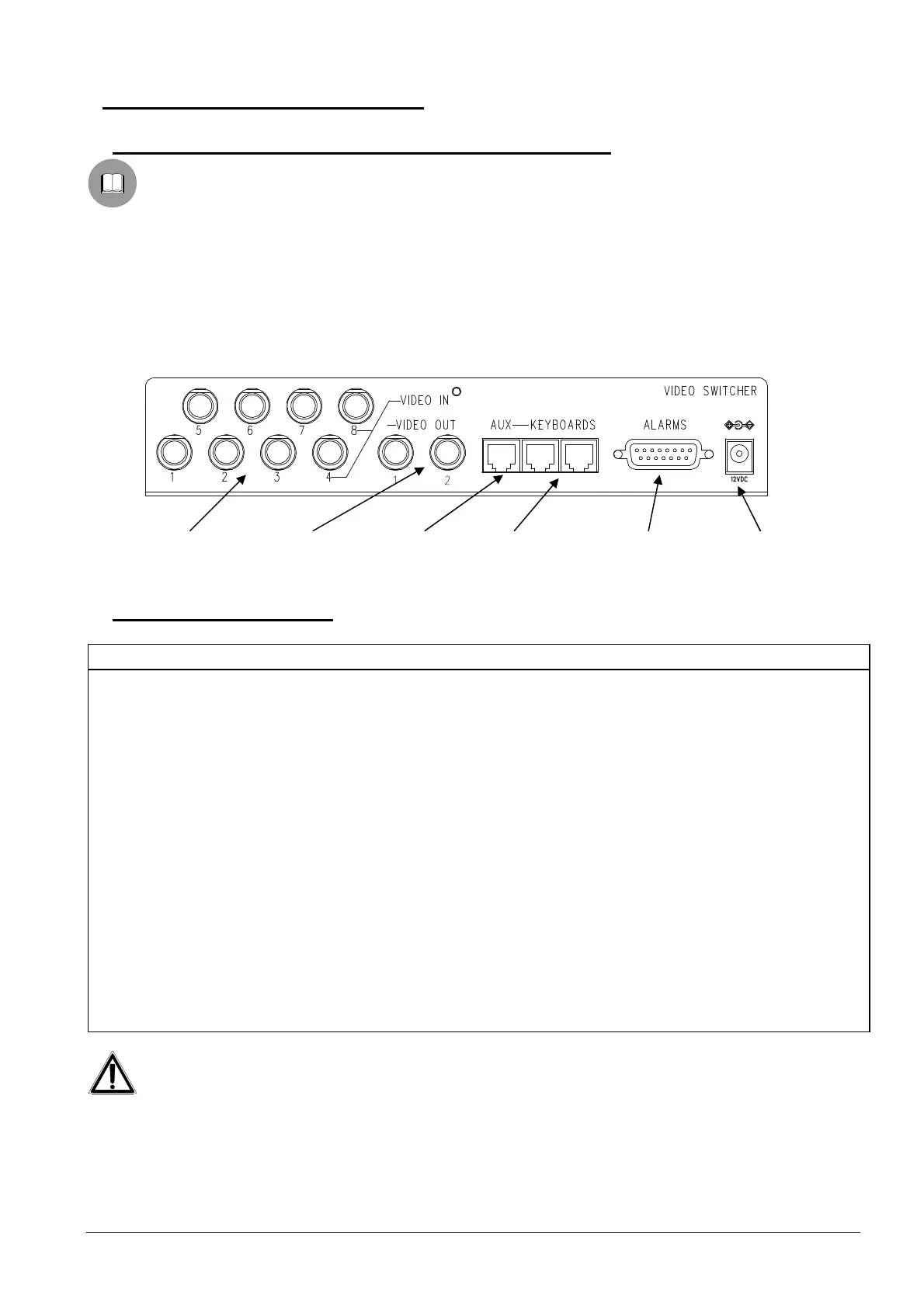

3.5.1 Steckkontakte auf der Rückseite des Video-Umschalters
Der Video-Umschalter SM42A / SM82A besitzt auf der Rückseite der Mechanik:
 1 15-polige Steckbuchse für den Anschluß der Alarmkontakte, des Relaiskontaktes, des VCR-Triggers und
des externen Alarmresets
 2 Steckbuchsen RJ-11 für den Anschluß der Tastaturen
 1 Steckbuchse RJ-11 für den Anschluß der Telemetrieempfänger oder Multiplexer
 1 Jack- Steckbuchse für die Netzversorgung
 2 Videoausgänge BNC
 4/8 Videoeingänge BNC
3.5.2 Anschlußbelegung DB15
Pin Anschluß Funktion
1 Eingang Alarm 1 Alarme
2 Eingang Alarm 2 Alarme
3 Eingang Alarm 3 Alarme
4 Eingang Alarm 4 Alarme
5 Eingang Alarm 5 Alarme
6 Eingang Alarm 6 Alarme
7 Eingang Alarm 7 Alarme
8 Eingang Alarm 8 Alarme
9 GND GND (Alarme/VCR-Trigger / Alarmreset)
10 Normalerweise geschlossene Relais Peripheriegeräte
11 Common Relais Peripheriegeräe
12 Trigger VCR Videorecorder
13 Alarmreset Alarmreset
14 GND GND (Alarme/VCR-Trigger / Alarmreset)
15 GND GND (Alarme/VCR-Trigger / Alarmreset)
Die Alarme 5-6-7-8 sind nur beim Video-Umschaltersmodell SM82A verfügbar.
Videoeingänge
Videoausgänge
Leitung
Aux
Tastatur-
eingänge
Steckbuchse Alarme,
VCR-Trigger und Relè
Jack
Speisung
