3.4 Configurazione
3.4.1 Apertura e chiusura
Attenzione! L'apertura della matrice deve essere effettuata solo da personale tecnico qualificato.
Disconnettere la matrice dalla linea di alimentazione scollegando il jack
Procedere rimuovendo la vite posizionata sul retro della matrice a ridosso del coperchio superiore
Rimuovere il coperchio, facendo estrema attenzione a non dimenticare le viti rimosse o altri parti metalliche
all'interno della matrice e al cablaggio della tastiera locale
Per la chiusura effettuare le operazioni citate in ordine inverso, ricordando di procedere solo in assenza di
alimentazione.
3.4.2 Dip-switch e jumper
3.4.2.1 Funzione dei dip switch
All’interno della matrice SM42A / SM82A è presente un dip switch di configurazione da 8 vie (SW1):
DIP FUNZIONE
DIP 1,2,3,4 Selezione del protocollo di comunicazione con le tastiere; vedi paragrafo 3.4.2.2
DIP 5 Non usato: lasciare OFF
Dip 6 Non usato: lasciare OFF
Dip 7,8 Non usati: lasciare OFF

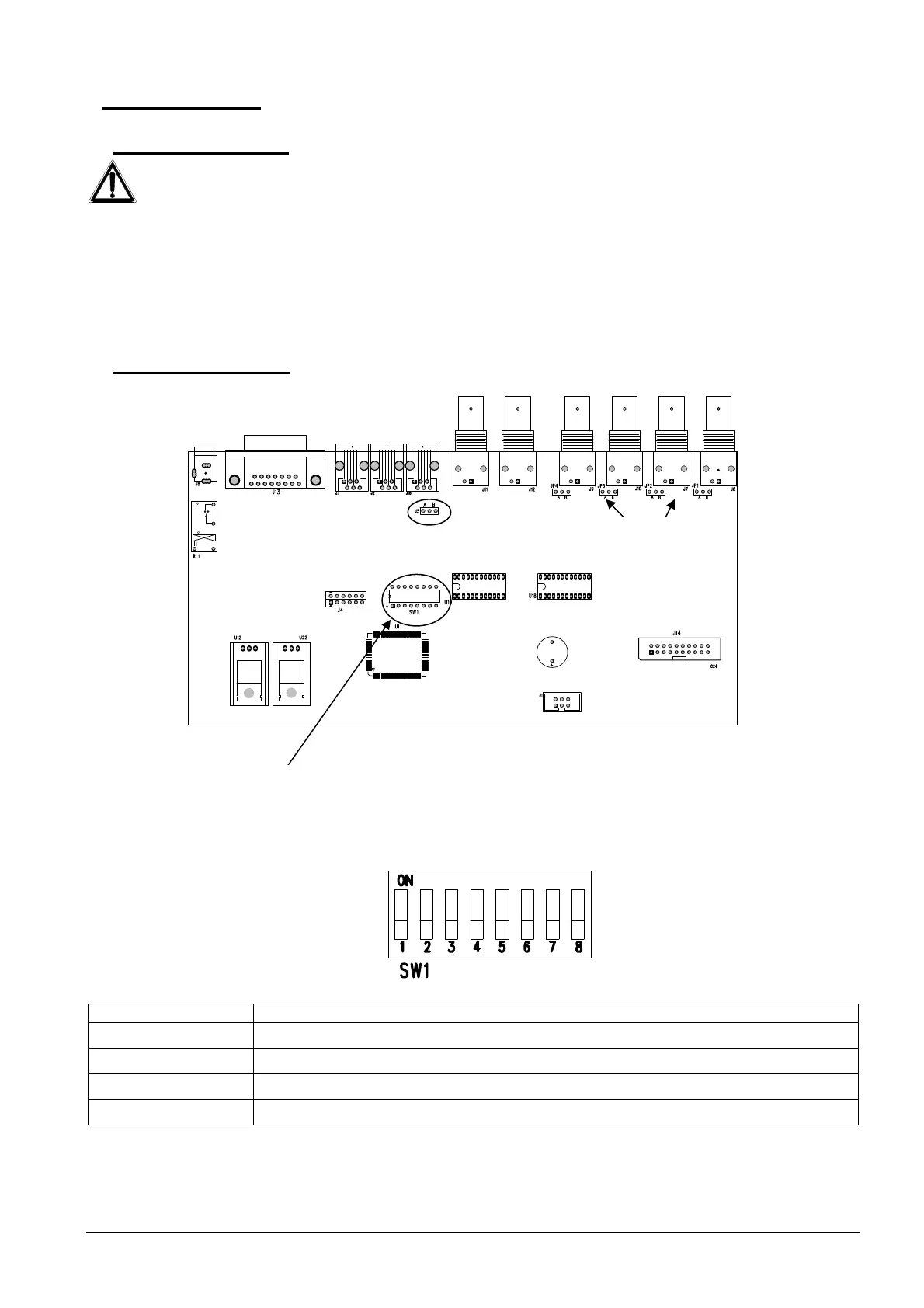

Dip Switch SW1
Jumper J5
Carichi ingressi video
